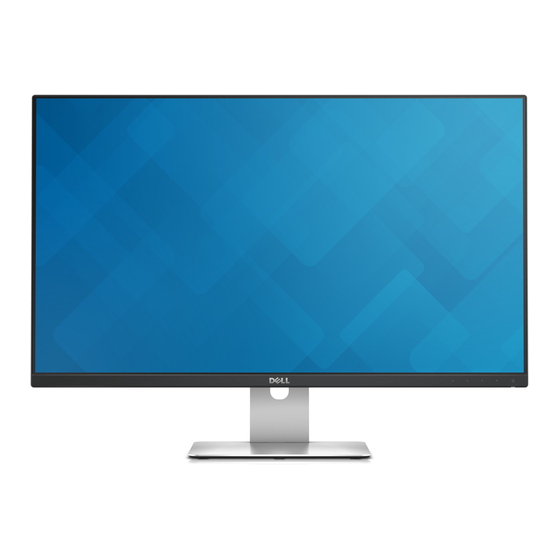

Dell S2415H
Guide d'utilisation
Modèle : S2415H
Modèle réglementaire : S2415Hb

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell S2415H

  • Page 1 Dell S2415H Guide d’utilisation Modèle : S2415H Modèle réglementaire : S2415Hb...
  • Page 2: Remarques, Avertissements Et Mises En Garde

    Toute reproduction de ces documents est strictement interdite, par quelque moyen que ce soit, sans autorisation écrite de Dell Inc. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc ; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux états-Unis et/ou dans d'autres...
  • Page 3: Table Des Matières

    Table des matières À propos de votre moniteur ....5 Contenu de l’emballage ......5 Caractéristiques du produit .
  • Page 4 ....50 Contacter Dell ........50 Installation de votre moniteur .
  • Page 5: À Propos De Votre Moniteur

    Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
  • Page 6 Couvercle des câbles Câble d’alimentation (Différent selon les pays) Adaptateur secteur Câble HDMI • Support des Pilotes et Documentation • Guide d’installation rapide • Informations relatives à la sécurité et à la réglementation À propos de votre moniteur...
  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit Le moniteur à panneau plat Dell S2415H a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à diode électroluminescente (DÉL). Les principales caractéristiques du moniteur sont les suivantes : •...
  • Page 8: Identification Des Pièces Et Contrôles

    Identification des pièces et contrôles Vue de face Commandes en face avant Étiquette Description Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) À propos de votre moniteur...
  • Page 9: Vue Arrière

    (cadenas de sécurité non inclus). Étiquette à code-barres avec Référez-vous à cette étiquette si vous devez numéro de série contacter Dell pour un support technique. Orifice de rangement des Permet de ranger les câbles en les plaçant câbles dans l’orifice.
  • Page 10: Vue Latérale

    Vue Latérale Étiquette Description Utilisez Port casque Connectez un casque. Vue de dessous Vue de dessous sans le socle du moniteur Étiquette Description Utilisez Port adaptateur secteur Connectez l’adaptateur secteur. Port HDMI (MHL) Connectez votre ordinateur avec un câble HDMI ou des appareils MHL avec un câble MHL (en option).
  • Page 11: Spécifications Du Moniteur

    Spécifications du moniteur Spécifications de l’écran plat Modèle S2415H Type d’écran Matrice active - LCD TFT Type de dalle IPS (In Plane Switching - commutation en plan) Image visible Diagonale 604,70 mm (23,8 pouces) Horizontal, zone active 527,04 mm (20,75 pouces)
  • Page 12: Modes Vidéo Pris En Charge

    Modes vidéo pris en charge Modèle S2415H Capacités d’affichage vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p (lecture VGA & HDMI) Modes d’affichage préréglés Mode Fréquence Fréquence Horloge Polarité de d’affichage horizontale (kHz) verticale (Hz) pixel (MHz) synchronisation (Horizontale/ Verticale)
  • Page 13: Modes D'affichage De Source Mhl

    *Adaptateurs CA/CC compatibles qualifiés. **La source C.A. doit utiliser une source chroma 6530 3KV ou autre source C.A. de même niveau. AVERTISSEMENT : Pour éviter d’endommager le moniteur, utilisez uniquement l’adaptateur conçu pour ce moniteur Dell en particulier. À propos de votre moniteur...
  • Page 14: Spécifications Du Haut Parleur

    Fabricant Modèle Polarité Dell Delta DA65NM111-00 Dell Chicony HA65NS5-00 Spécifications du haut parleur Modèle S2415H Puissance nominale du 2 x 3 W haut-parleur Réponse de la fréquence 200 Hz - 20 kHz Impédance 4 ohms Caractéristiques physiques Modèle S2415H Type de connecteur Prise Sub-D miniature à...
  • Page 15: Caractéristiques Environnementales

    1,01 kg (2,23 lb) Brillant du cadre avant 14%~20% Caractéristiques environnementales Modèle S2415H Température En fonctionnement 0 °C à 40 °C (32 °F à 104 °F) À l’arrêt • Entreposage : -20 °C à 60 °C (-4 °F à 104 °F) •...
  • Page 16: Modes De Gestion D'énergie

    Modes de gestion d’énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres péripériques, le moniteur reprend son fonctionnement automatiquement.
  • Page 17: Assignations Des Broches

    Activer l’ordinateur et le moniteur pour accéder à l’OSD. REMARQUE : Ce moniteur est compatible ® ENERGY STAR -et compatible. Assignations des broches Connecteur VGA Numéro Côté 15 broches du câble de broche de signal connecté Vidéo-Rouge Vidéo-Vert Vidéo-Bleu MASSE Test-Auto MASSE-R MASSE-G...
  • Page 18: Connecteur Hdmi

    Connecteur HDMI Numéro Côté 19 broches du câble de broche de signal connecté TMDS DONNéES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS DONNÉES 0 BLINDAGE TMDS DONNÉES 0- TMDS HORLOGE+ TMDS HORLOGE BLINDAGE...
  • Page 19: Capacité Plug And Play

    Connecteur MHL Numéro Côté 19 broches du câble de broche de signal connecté TMDS DONNéES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ MASSE TMDS DONNÉES 1- MHL+ TMDS DONNÉES 0 BLINDAGE MHL- TMDS HORLOGE+ MASSE TMDS HORLOGE- Réservé...
  • Page 20: Politique De Qualité Relative Aux Pixels Des Moniteurs

    état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors.
  • Page 21: Installer Votre Moniteur

    Installer votre moniteur Connecter la base REMARQUE : La base est détachée lorsque l'écran est livré depuis l'usine. REMARQUE : La procédure ci-dessous est applicable au pied par défaut. Si vous avez acheté un autre pied, consultez la documentation fournie avec le pied pour l’installer.
  • Page 22: Connecter Votre Moniteur

    Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Ne pas utiliser tous les câbles sur le même ordinateur. Pour connecter votre moniteur sur l’ordinateur : Éteignez votre ordinateur et débranchez son câble d’alimentation.
  • Page 23 Utiliser MHL (Mobile-High Definition Link) REMARQUE : Ce moniteur est certifié MHL. REMARQUE : Pour utiliser la fonction MHL, utilisez uniquement un câble certifié MHL et des appareils source qui prennent en charge la sortie MHL. REMARQUE : Certains appareils source MHL peuvent prendre plus de quelques secondes ou encore plus pour transmettre une image, selon les appareils de source MHL.
  • Page 24: Organiser Vos Câbles

    Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (voir Connecter votre moniteur pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré ci- dessus.
  • Page 25: Enlever La Base Du Moniteur

    Enlever la base du moniteur AVERTISSEMENT : Pour éviter les rayures sur l'écran LCD en enlevant la base, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : La procédure ci-dessous est applicable au pied par défaut. Si vous avez acheté...
  • Page 26: Montage Mural (Option)

    Montage mural (option) REMARQUE : Utilisez des vis M4 x 10 mm pour connecter le moniteur au kit de montage mural. Se reporter à la notice d’emploi accompagnant le kit de montage mural compatible VESA. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable.
  • Page 27: Utilisation Du Moniteur

    Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser le Panneau Frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les caractéristiques de l'image affichée. Quand vous utilisez ces boutons pour régler les commandes, un OSD affiche les valeurs numériques des caractéristiques que vous modifiez.
  • Page 28: Boutons Sur Le Panneau Frontal

    Utilisez ce bouton pour accéder directement à la barre de niveau du Volume. Touche de raccourci/ Volume Utiliser le bouton MENU pour activer l’affichage à l’écran (OSD) et sélectionner le menu OSD. Voir Accès au système menus. Menu Utiliser ce bouton pour revenir au menu principal ou au menu OSD principal.
  • Page 29: Utilisation Du Menu D'affichage À L'écran (Osd)

    Utilisation du menu d’affichage à l’écran (OSD) Accès au système des menus REMARQUE : Si l’on accède à un autre menu ou quitte le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse.
  • Page 30 Utilisez pour accéder aux différentes options dans le menu. En se déplaçant d’une icône à l’autre, le nom de l’option est affiché en surbrillance. Se reporter au tableau suivant pour la liste complète des options disponibles pour le moniteur. Utilisez pour activer l’option en surbrillance.
  • Page 31 Réglage Bien que le moniteur soit reconnu par l’ordinateur au démarrage, la fonction de Ajustement Auto optimise les paramètres d’affichage en auto fonction de la configuration d’installation propre à chaque utilisateur. Le Ajustement Auto permet au moniteur de s’adapter automatiquement au signal vidéo entrant.
  • Page 32 Couleur Utiliser le menu Couleur pour ajuster le mode de paramétrage des couleurs. Format Permet de changer le mode d’entrée vidéo : entrée RGB : Sélectionnez cette option si votre moniteur est connecté à un couleurs ordinateur (ou lecteur de DVD) avec un câble HDMI ou des appareils MHL avec un câble MHL.
  • Page 33 Modes de Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, Multimédia, Film, Jeux, Paper, Chaud, Froid ou Couleur préréglage Perso dans la liste. • Standard : Permet d’obtenir les réglages par défaut du moniteur. Il s’agit du mode de préréglage par défaut. •...
  • Page 34 Saturation Cette fonction permet de régler la saturation des couleurs pour les images vidéo. Utilisez pour ajuster la saturation de « 0 » à « 100 ». Utilisez pour renforcer l’aspect monochrome de l’image vidéo. Utilisez pour renforcer l’aspect coloré de l’image vidéo. REMARQUE : L’ajustement de la Saturation n’est disponible que lorsque vous sélectionnez un mode de préréglage Film ou Jeux.
  • Page 35 Horloge Les réglages de Phase et d’Horloge pixel permettent de régler le moniteur à la convenance de l’utilisateur. pixel Utiliser pour obtenir la meilleure qualité d’image possible. Phase Si des résultats satisfaisants ne sont pas obtenus par le réglage de Phase, utiliser le réglage d’Horloge pixel (grossier) puis de nouveau le réglage de Phase (fin).
  • Page 36 Energie LED bouton Permet d’allumer ou éteindre le voyant d’alimentation pour économiser l’énergie. d'alimentation Réinit. param. Sélectionner cette option pour rétablir les paramètres d’énergie par défaut. énergétiques Menu Sélectionner cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché...
  • Page 37 Langue Langue option permet de choisir une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russe, Chinois simplifié ou Japonais) pour l’affichage de l’OSD. Transparence Sélectionner cette option pour modifier la transparence du menu en appuyant sur le et le bouton (mini.
  • Page 38 Divers DDC/CI La fonction DDC/CI (Canal de données d’affichage / Interface de commande) permet de contrôler les paramètres réglables (luminosité, équilibre des couleurs, etc.) via le logiciel d’un ordinateur. Cette fonction peut être désactivée en sélectionnant « Désactivé ». Cette fonction est destinée aux utilisateurs les plus expérimentés et à optimiser les performances du moniteur.
  • Page 39: Messages D'avertissement Osd

    Conditionne- Contribue à réduire les cas mineurs de rémanence de l’image. Le programme peut mettre un certain temps pour fonctionner, suivant le ment LCD degré de rémanence de l’image. Cette fonction peut être activée en sélectionnant « Activé ». Réinit. autres Rétablit tous les paramètres sous le menu Divers aux valeurs d’usine.
  • Page 40 L'un des messages d'avertissement suivants peut apparaître à l'écran indiquant que le moniteur est hors des limites de synchronisation : Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur. Voir Spécifications du moniteur pour connaître les limites des fréquences Horizontale et Verticale adressables par ce moniteur.
  • Page 41: Entrée Vga/Hdmi (Mhl)

    Entrée VGA/HDMI (MHL) Si l'entrée VGA ou HDMI (MHL) est sélectionnée et si le câble correspondant n'est pas connecté, une boîte de dialogue flottante comme illustrée ci-dessous apparaît. Voir Dépannage pour plus d’informations. Utilisation du moniteur...
  • Page 42: Réglage De La Résolution Maximale

    Allez sur http://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
  • Page 43: À L'aide De L'inclinaison

    À l'aide de l'inclinaison REMARQUE : Ceci est valable pour un moniteur avec un stand. Après achat du support autre, veuillez consulter le guide d’installation du support respectif pour les instructions d’installation. Inclinaison Avec le pied fixé au moniteur, vous pouvez incliner le moniteur pour l’angle de vision le plus confortable.
  • Page 44: Dépannage

    Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : Éteignez votre ordinateur et le moniteur.
  • Page 45: Diagnostiques Intégrés

    Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement.
  • Page 46: Problèmes Généraux

    • Certains pixels allumés d’une manière permanente sont un défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Dépannage...
  • Page 47 LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Problèmes de Image trop terne •...
  • Page 48: Problèmes Spécifiques Au Produit

    Problèmes Mauvais • Assurez-vous que le câble vidéo reliant l’ordinateur et le intermittents fonctionnement moniteur est correctement branché et fixé. marche et arrêt • Effectuez la réinitialisation du moniteur aux paramètres du moniteur d'usine. • Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
  • Page 49: Problèmes Spécifiques À Mhl (Mobile High-Definition Link)

    L’image ne L’image ne peut • En raison des différents formats vidéo (proportions) des remplit pas tout pas remplir la DVD, le moniteur peut ne pas s’afficher en plein écran. l’écran hauteur ou la • Exécutez le diagnostic intégré. largeur de l’écran Problèmes spécifiques à...
  • Page 50: Appendice

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
  • Page 51: Installation De Votre Moniteur

    à jour votre pilote graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d'ordinateur que vous utilisez, et suivez les étapes fournies. Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet Allez sur www.dell.com/support, saisissez votre tag de service et téléchargez le...
  • Page 52 Cliquez sur Réglages avancés. Identifiez votre fournisseur de contrôleur graphique à partir de la description en haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc). Veuillez vous référer au site Web du fournisseur de votre carte graphique pour la mise à...
