Manuels Connexes pour Dell S2418HN
Sommaire des Matières pour Dell S2418HN

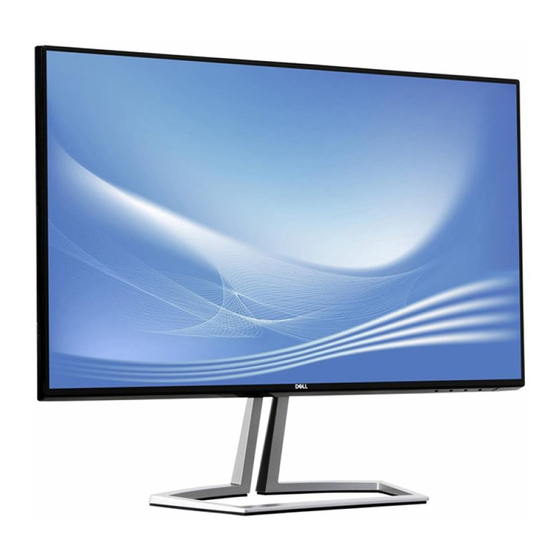

- Page 1 Dell S2418HN Dell S2418NX Guide de l'utilisateur Modèle: S2418HN/S2418NX Modèle réglementaire: S2418Nt...
- Page 2 ATTENTION : Une MISE EN GARDE indique un risque potentiel de dommage matériel, de blessure corporelle ou de décès. Copyright © 2017 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le droit d’auteur et la propriété intellectuelle.
-
Page 3: Table Des Matières
Contenu À propos de votre moniteur ......5 Contenu de l'emballage......5 Fonctions du produit . - Page 4 ....... . . 42 Contacter Dell ....... . . 42 Installation de votre moniteur d’affichage .
-
Page 5: À Propos De Votre Moniteur
Contenu de l'emballage Votre moniteur est livré avec les éléments énumérés ci-dessous. Assurez-vous d’avoir tous les éléments et utilisez Contacter Dell s’il manque quelque chose. REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays. -
Page 6: Fonctions Du Produit
• Informations de sécurité et réglementaires Fonctions du produit Le moniteur à écran plat Dell S2418HN/S2418NX a une matrice active, un transistor à couches minces (TFT), un écran à cristaux liquides (LCD) et un rétroéclairage DEL. Les fonctions du moniteur sont les suivantes : • Écran avec zone visualisable de 60,47 cm (23,8 pouces de diagonale). -
Page 7: Pièces Et Commandes
Code-barres, numéro de série et Référez-vous à cette étiquette si vous étiquette de service devez contacter Dell pour le support technique. Gravure de lettres Liste les certifications réglementaires. Fente de gestion des câbles Pour organiser les câbles en les faisant passer dans la fente. - Page 8 Vue de dessous Etiquette Description Utilisation Prise Branchez l’adaptateur d’alimentation. d’alimentation Port HDMI Connectez-vous à votre ordinateur avec un câble HDMI. Port VGA Connectez-vous à votre ordinateur avec un câble VGA (optionnel). Port de sortie Pour brancher des haut-parleurs et lire de l’audio via un audio canal HDMI.
-
Page 9: Spécifications Du Moniteur
Spécifications du moniteur Spécifications de l’écran plat Type d'écran Matrice active - LCD TFT Type de panneau Changement dans le plan (IPS) Image visible Diagonale 60,47 cm (23,80 pouces) Zone active Horizontale 527,04 mm (20,75 pouces) Verticale 296,46 mm (11,67 pouces) Zone 156246,28 mm (242,18 pouce... -
Page 10: Modes D'affichage Préréglés
(maximum) Tension/courant de sortie 19,5 VDC, 3,34 A Courant d'appel À 115 V/230 V, courant de démarrage maximum inférieur à 150 A (démarrage à froid) Marque Fabricant Modèle Polarité Dell Delta DA65NM111-00 Dell Chicony HA65NS5-00 À propos de votre moniteur... -
Page 11: Caractéristiques Physiques
2,66 kg (5,86 lb) (pour montage mural ou montage VESA - sans câbles) De l'ensemble du socle 0,76 kg (1,68 lb) S2418HN S2418NX Avec l'emballage 6,33 kg (13,96 lb) 6,50 kg (14,33 lb) Avec l'ensemble du 3,83 kg (8,44 lb) 4,0 kg (8,82 lb) socle et câbles... -
Page 12: Caractéristiques Environnementales
Caractéristiques environnementales Température En fonctionnement de 0°C à 40°C (de 32°F a 104°F) À l'arrêt de -20°C à 60°C (de –4°F a 140°F) Humidité En fonctionnement De 10% à 80% (sans condensation) À l'arrêt De 5% à 90% (sans condensation) Altitude En fonctionnement 5 000 m (16 404 ft) max... -
Page 13: Modes De Gestion D'énergie
Modes de gestion d'énergie Si vous disposez d’une carte vidéo compatible VESA DPM™ ou d’un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se « réveillera »... -
Page 14: Assignations Des Broches
Activez l’ordinateur et le moniteur pour accéder à l’OSD. REMARQUE : Ce moniteur est conforme à la norme ENERGY STAR. Assignations des broches Connecteur VGA Numéro de Coté à 15 broches du câble de signal connecté broche Vidéo-rouge Vidéo-Vert Vidéo-Bleu MASSE Test auto MASSE-R... -
Page 15: Connecteur Hdmi
Connecteur HDMI Numéro de Coté à 19 broches du câble de signal connecté broche TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD... -
Page 16: Capacité 'Plug And Play
Il est difficile de les voir et n'affecte en rien la qualité ou l'utilisation de l'écran. Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors. -
Page 17: Installation Du Moniteur
Installation du moniteur Attacher le socle REMARQUE : La base et la colonne de support sont détachées lorsque le moniteur est livré depuis l’usine. REMARQUE : La procédure suivante s’applique au support par défaut. Si vous avez acheté un autre support, consultez la documentation fournie avec pour le monter. AVERTISSEMENT : Placez le moniteur sur une surface plate, propre et souple pour éviter d’érafler l’écran. - Page 18 Branchement du câble VGA (optionnel) Branchement du câble HDMI Installation du support de câble Installation du moniteur...
-
Page 19: Organisation Des Câbles
Organisation des câbles Après avoir fixé tous les câbles nécessaires à votre moniteur et à votre ordinateur, (voir Raccorder votre moniteur pour la fixation des câbles) organisez tous les câbles comme indiqué ci-dessus. Installation du moniteur... -
Page 20: Retirer Le Support De Moniteur
Retirer le support de moniteur AVERTISSEMENT :Pour éviter les rayures sur l’écran LCD en enlevant la base, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : La procédure suivante s’applique au support par défaut. Si vous avez acheté... -
Page 21: Utilisation Du Moniteur
Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser les boutons du panneau frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les paramètres de l’image. Lorsque vous utilisez ces boutons pour changer les réglages, les valeurs numériques correspondantes s’affichent à... - Page 22 Le tableau suivant décrit les boutons du panneau frontal : Bouton du-panneau frontal Description Utilisez ce bouton pour choisir à partir d'une liste des modes de couleur préréglés. Raccourci : Modes prédéfinis Utilisez ce bouton pour retourner directement au menu « Luminosité / Contraste ». Raccourci : Luminosité...
-
Page 23: Bouton- Du Panneau Frontal
Bouton- du panneau frontal Utilisez les boutons du panneau frontal du moniteur pour régler les paramètres de l'image. Bouton du-panneau frontal Description Utilisez les touches Haut (augmenter) et Bas (diminuer) pour ajuster les éléments du menu OSD. Haut Utilisez la touche OK pour confirmer votre sélection Utilisez la touche Retour pour retourner au menu précédent. -
Page 24: Utilisation Du Menu À L'écran (Osd)
Utilisation du menu à l'écran (OSD) Accéder au Menu Système REMARQUE : Toute modification apportée en utilisant le menu OSD est automatiquement enregistrée lorsque vous accédez à une autre section du menu OSD, lorsque vous quittez le menu OSD ou lorsque vous patientez le temps que le menu OSD disparaisse de l'écran. - Page 25 Icône Menu et Sous- Description Menus Luminosité / Utilisez ce menu pour activer le réglage Luminosité/ Contraste Contraste. Luminosité La luminosité permet d'ajuster la luminance du rétro-éclairage (minimum 0 ; maximum 100). Appuyez sur le bouton pour augmenter la luminosité. Appuyez sur le bouton pour diminuer la luminosité.
- Page 26 Icône Menu et Sous- Description Menus Réglage auto Même si votre ordinateur reconnaît votre moniteur au démarrage, la fonction réglage automatique optimise les réglages de l’affichage à utiliser avec vos réglages spécifiques. Réglage auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu.
- Page 27 Icône Menu et Sous- Description Menus Source Utilisez le menu Source d'entrée pour choisir entre les d'entrée différents signaux vidéo qui peuvent être connectés à votre moniteur. Sélectionnez l’entrée VGA lors de l’utilisation du connecteur analogique (VGA). Appuyez sur pour sélectionner la source d’entrée VGA.
- Page 28 Icône Menu et Sous- Description Menus couleur Utilisez le menu Couleur pour ajuster le mode de réglage des couleurs. Modes de Lorsque vous sélectionnez Modes prédéfinis, vous pouvez préréglé choisir parmi Standard, VueConfort, Multimédia, Film, Film HDR, Jeu, Jeu HDR, Chaud, Froid ou Couleur personnalisée dans la liste.
- Page 29 Icône Menu et Sous- Description Menus • *Film HDR : Charge des paramètres de couleur idéalement adaptés aux films avec prise en charge de HDR. • Jeu : Charge des paramètres de couleur idéalement adaptés à la plupart des applications de jeu. •...
- Page 30 Icône Menu et Sous- Description Menus Affichage Utilisez le menu Paramètres d’affichage pour ajuster l’image. Rapport Ajuste le rapport d’aspect de l’image sur Large 16:9, 4:3, ou d'aspect 5:4. Position Utiliser pour ajuster la position de l’image à gauche horizontale ou à...
- Page 31 Icône Menu et Sous- Description Menus Contraste Vous permet d’augmenter le niveau de contraste pour dynamique proposer une qualité d’image plus nette et détaillée. Appuyez sur le bouton pour régler Contraste dynamique sur «Marche» ou «Arrêt». REMARQUE : Pour les modes prédéfinis Jeux et Film seulement.
- Page 32 Icône Menu et Sous- Description Menus Menu Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d’affichage du menu sur l’écran, et ainsi de suite. Langue Définissez la langue d'affichage OSD parmi les huit langues proposées.
- Page 33 Icône Menu et Sous- Description Menus Personnaliser Choisissez entre Modes préréglés, Luminosité/Contraste, Réglage auto, Source d’entrée et Rapport d’aspect et définissez-le comme bouton de raccourci. Réinitialis Restaurez les touches de raccourci à leurs paramètres par -ation défaut. personnalis -ation Autres réglages Choisissez cette option pour ajuster les paramètres OSD, comme le conditionnement DDC/CI, LCD, etc.
- Page 34 Icône Menu et Sous- Description Menus DDC/CI DDC/CI (Display Data Channel/Command Interface) vous permet d'ajuster les paramètres du moniteur en utilisant le logiciel de votre ordinateur. Choisissez Désactiver pour désactiver cette fonction. Activez cette fonction pour bénéficier d’une meilleure expérience et de performances optimales de votre moniteur. Traitement Cette fonction aide à...
-
Page 35: Messages D'avertissement De L'osd
Icône Menu et Sous- Description Menus Réinitialis- Restaurez tous les réglages OSD à leurs paramètres par ation défaut. d’usine REMARQUE : Ce moniteur dispose d’une fonction intégrée pour étalonner automatiquement la luminosité pour compenser le vieillissement des DEL. Messages d'avertissement de l'OSD Lorsque la fonction Contraste dynamique est activée (dans ces modes préréglés : Jeu ou un film), le réglage manuel de la luminosité... - Page 36 Quand le moniteur entre en Mode d’économie d’énergie, le message suivant s’affiche : Activez l'ordinateur et réveillez le moniteur pour avoir accès à l’OSD. Si vous appuyez sur un bouton autre que le bouton d'alimentation, en fonction de l’entrée sélectionnée : Si l’entrée VGA ou HDMI sélectionnée et si les câbles correspondants ne sont pas branchés, une boîte de dialogue flottante comme illustrée ci-dessous apparaît.
-
Page 37: Guide De Dépannage
Guide de dépannage ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. Test automatique Votre écran dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes : 1 Eteignez votre ordinateur et votre moniteur. -
Page 38: Diagnostiques Intégrés
Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur; votre moniteur fonctionne correctement. Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique. -
Page 39: Problèmes Généraux
• Les pixels qui sont éteints d'une manière points. permanente sont un défaut naturel de la technologie LCD. • Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors. Pixels allumés L'écran LCD • Éteignez et rallumez l'écran. - Page 40 Solutions possibles courants problème Problèmes liés à Signes visibles • N'effectuez aucun dépannage. la sécurité de fumée ou • Contactez immédiatement Dell. d'étincelles Problèmes Mauvais fonc- • Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite. tionnement intermittents marche/arrêt du...
-
Page 41: Problèmes Spécifiques Au Produit
Problèmes spécifiques au produit Symptômes Description du Solutions possibles spécifiques problème L'image de L'image est • Vérifiez le réglage du Proportions dans l’OSD l'écran est trop centrée sur Paramètres affichage. petite. l'écran mais ne • Réinitialisez le moniteur pour restaurer les remplie pas la réglages d'usine. -
Page 42: Appendice
être offerts dans votre région. Pour obtenir le support en ligne du moniteur : Consultez www.dell.com/support/monitors. Pour contacter Dell pour la vente, le support technique ou les problèmes de service- clientèle : 1 Allez sur dell.com/support. 2 Vérifiez votre pays ou région dans le menu déroulant Choisir un Pays/Région dans le coin supérieur gauche de la page. -
Page 43: Installation De Votre Moniteur D'affichage
étapes fournies. Ordinateur Dell 1 Allez sur le site http://www.dell.com/support/, saisissez l’ID de service, et téléchargez le dernier pilote pour votre carte graphique. 2 Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1920 x 1080. -
Page 44: Ordinateur Non-Dell
Ordinateur non-Dell Sous Windows Vista, Windows 7, Windows 8 ou Windows 8.1: 1 Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez Bureau pour passer au bureau standard. 2 Cliquez avec le bouton droit sur le Bureau et cliquez sur Personalisation. -
Page 45: Instructions D'entretien
Instructions d’entretien Nettoyer votre moniteur ATTENTION :Avant de nettoyer le moniteur, débranchez son cordon d’alimentation de la prise murale. AVERTISSEMENT :Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : •...
