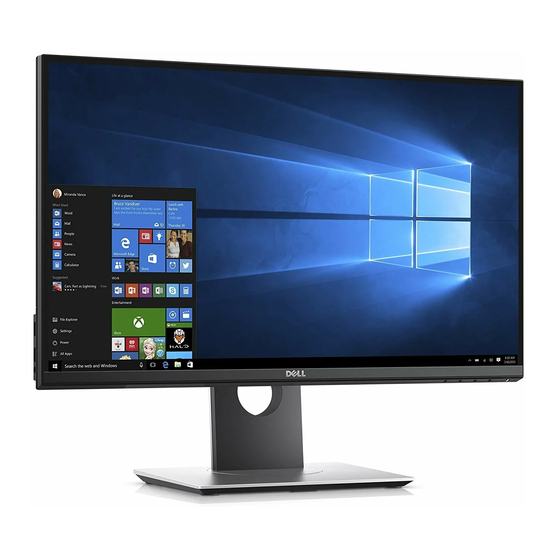

Moniteur Dell S2417DG
Guide d'utilisation
Modèle : S2417DG
Modèle réglementaire : S2417DGb

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell S2417DG

  • Page 1 Moniteur Dell S2417DG Guide d’utilisation Modèle : S2417DG Modèle réglementaire : S2417DGb...
  • Page 2: Remarques, Avertissements Et Mises En Garde

    Ce produit est protégé par les lois internationales et des États-Unis sur le droit d'auteur et la propriété intellectuelle. Dell™ et le logo Dell sont des marques commerciales de Dell Inc. aux États-Unis et/ou dans d’autres juridictions. Toutes les autres noms et marques mentionnés ici peuvent être des marques commerciales de leurs sociétés respectives.
  • Page 3: Table Des Matières

    Table des matières À propos de votre moniteur ......5 Contenu de l’emballage ........5 Caractéristiques du produit.
  • Page 4 Contacter Dell........
  • Page 5: À Propos De Votre Moniteur

    Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
  • Page 6: Caractéristiques Du Produit

    à la réglementation Caractéristiques du produit L’écran panneau plat Dell S2417DG a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : •...
  • Page 7: Identification Des Pièces Et Contrôles

    • Équipé de 1 port USB en amont et 4 ports USB en aval. • Capacité Plug and play si votre système la prend en charge. • Réglages de l’affichage de l’écran (OSD) pour une facilité de configuration et l’optimisation de l’écran. •...
  • Page 8: Vue Arrière

    (cadenas de sécurité non inclus). Étiquette à code-barres Référez-vous à cette étiquette si vous devez avec numéro de série contacter Dell pour un support technique. Orifice de rangement des Permet de ranger les câbles en les plaçant dans câbles l’orifice.
  • Page 9: Vue Latérale

    Vue latérale Libellé Description Utilisez Port USB 3.0 Connectez vos périphériques USB. REMARQUE : Pour utiliser ce port, vous devez connecter le câble USB (fourni avec votre moniteur) du port USB en amont sur le moniteur et à votre ordinateur. Port USB 3.0 avec Connectez vos périphériques USB (prend également PowerShare...
  • Page 10: Vue De Dessous

    Vue de dessous Vue de dessous sans le pied du moniteur Libellé Description Utilisez Connecteur du câble Connectez le câble d’alimentation (fourni avec votre d’alimentation moniteur). fonction de Verrouillez le pied au moniteur en utilisant une vis verrouillage puait M3 x 6 mm (la vis n'est pas fournie). Port de sortie audio Connectez vos haut-parleurs.
  • Page 11: Spécifications Du Moniteur

    Spécifications du moniteur Spécifications de l’écran plat Modèle S2417DG Type d’écran Matrice active - LCD TFT Technologie du panneau Proportions 16:9 Image visible Diagonale 604,7 mm (23,8 pouces) Horizontal, zone active 526,85 mm (20,74 pouces) Vertical, zone active 296,35 mm (11,67 pouces)
  • Page 12: Spécifications De La Résolution

    -5° à 21° Pivotement -45° à 45° Pivot -90° à 90° Compatibilité de Dell Display Manager Sécurité Orifice de verrouillage de sécurité (câble de sécurité vendu séparément) * La gamme de couleurs (standard) est basée sur les normes d’essais CIE1976 (82%) et CIE1931 (72%).
  • Page 13: Modes D'affichage Préréglés

    Modes d’affichage préréglés Modes d’affichage HDMI Mode d’affichage Fréquence Fréquence Horloge Polarité de horizontale (kHz) verticale (Hz) pixel (MHz) synchronisation (horizontale/ verticale) IBM VGA, 640 x 480p 31,5 25,2 VESA, 720 x 480p 29,83 26,25 VESA, 720 x 576p 29,55 VESA, 800 x 600p 37,88 VESA, 1024 x 768p...
  • Page 14: Spécifications Électriques

    Veuillez visiter http://www.geforce.com pour savoir si votre carte graphique NVIDIA prend en charge la fonction G-SYNC. Spécifications électriques Modèle S2417DG • HDMI 1.4, 600 mV pour chaque ligne différentielle, Signaux d’entrée vidéo impédance d’entrée de 100 ohms par paire différentielle •...
  • Page 15: Caractéristiques Environnementales

    1,93 kg (4,25 lb) Brillant du cadre avant Cadre noir – 30 unité de brillant (max.) Caractéristiques environnementales Modèle S2417DG Standards de conformité • Conformité RoHS • Verre sans arsenic, et sans mercure pour le panneau seulement Température En fonctionnement 0 °C à...
  • Page 16: Modes De Gestion D'énergie

    Modes de gestion d’énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur reprend son fonctionnement automatiquement.
  • Page 17 ML3(p) MASSE ML3(n) MASSE MASSE AUX(p) MASSE AUX(n) MASSE PWR Retour +3,3 V DP_PWR Connecteur HDMI Numéro Côté 19 broches du câble de de broche signal connecté TMDS DONNÉES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+...
  • Page 18: Capacité Plug And Play

    Capacité Plug and Play Vous pouvez installer ce moniteur avec n’importe système compatible Plug and Play. Le moniteur fournit automatiquement à l’ordinateur ses données d’identification de moniteur étendues (EDID) à l’aide des protocoles de canal de moniteur de données (DDC) pour que le système puisse se configurer automatiquement et optimiser les paramètres du moniteur.
  • Page 19: Connecteur Usb En Aval

    SSTX- SSTX+ MASSE SSRX- SSRX+ Connecteur USB en aval Numéro de Côté 9 broches du broche connecteur MASSE SSRX- SSRX+ MASSE SSTX- SSTX+ Ports USB • 1 en amont - bas • 2 en aval - bas • 2 en aval - côté •...
  • Page 20: Politique De Qualité Relative Aux Pixels Des Moniteurs Lcd

    état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors.
  • Page 21: Installer Votre Moniteur

    Installer votre moniteur Connecter le pied REMARQUE : Le pied est détaché lorsque l’écran est livré depuis l’usine. REMARQUE : Ceci est valable pour un moniteur avec un pied. Lorsqu’un autre pied est acheté, veuillez consulter le guide d’installation du pied correspondant pour les instructions d’installation.
  • Page 22 Tenez la base du pied avec la marque du triangle, , dirigée vers le haut. Ensuite, alignez blocs protubérants de la base du pied sur la fente correspondante sur le pied. Insérez les blocs la base du pied entièrement dans la fente du le pied. Soulevez la poignée de la vis et faites tourner la vis dans le sens horaire.
  • Page 23: Connexion De Votre Moniteur

    Connexion de votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Faites passer les câbles par l’orifice de gestion des câbles avant de les connecter. REMARQUE : Ne connectez pas tous les câbles à...
  • Page 24: Connexion Du Câble Usb

    Connexion du câble USB 3.0 Après avoir terminé la connexion du câble DP/HDMI, suivez la procédure ci-dessous pour connecter le câble USB 3.0 sur l’ordinateur et terminer la configuration du moniteur : Connectez le port USB 3.0 montant (câble fourni) au port USB 3.0 approprié de votre ordinateur.
  • Page 25: Organiser Vos Câbles

    Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (voir Connexion de votre moniteur pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré...
  • Page 26: Montage Mural (Option)

    Montage mural (option) (Dimensions de vis : M4 x 10 mm). Consultez les instructions accompagnant le kit de montage mural compatible VESA. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable. Retirez le pied.
  • Page 27: Utilisation Du Moniteur

    Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser les boutons du panneau avant Utilisez les boutons sur le panneau avant du moniteur pour régler les caractéristiques de l'image affichée. Quand vous utilisez ces boutons pour régler les commandes, un OSD affiche les valeurs numériques des caractéristiques que vous modifiez.
  • Page 28: Bouton Sur Le Panneau Avant

    Utilisez le bouton MENU pour activer l’affichage à l’écran (OSD) et sélectionner le menu OSD. Voir Accès au système menus. Menu Utilisez ce bouton pour revenir au menu principal ou quitter le menu OSD principal. Quitter Utilisez le bouton Alimentation pour allumer et éteindre le moniteur.
  • Page 29: Utilisation Du Menu Affiché À L'écran (Osd)

    Utilisation du menu affiché à l’écran (OSD) Accès au système des menus REMARQUE : Si vous accédez à un autre menu ou quittez le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse.
  • Page 30 Icône Menu et Description sous-menus Luminosité/ Utiliser ce menu pour activer la fonction de réglage de Luminosité/ Contraste. Contraste Luminosité La Luminosité permet de régler la luminance du rétroéclairage. Appuyez le bouton pour augmenter la luminosité et appuyez le bouton pour la diminuer (mini.
  • Page 31 Sélectionnez l’entrée DP en cas d’utilisation du connecteur DisplayPort (DP). Appuyez pour sélectionner la source d’entrée DisplayPort. Couleur Utilisez Couleur pour ajuster le mode de paramétrage des couleurs. REMARQUE : La fonction est désactivée quand vous êtes en mode 3D ou en mode ULMB. Modes de Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, Jeu FPS, Jeu RTS, Jeu RPG, Chaud, Froid ou Couleur...
  • Page 32 Affichage Utilisez Affichage pour régler l’image. Temps de Permet de définir le Temps de réponse sur Normal ou Rapide. réponse ULMB ULMB (Ultra Low Motion Blur – Flou de mouvement très bas) aide à avoir moins d’effet de flou de mouvement lorsque vous regardez des images en mouvement rapide.
  • Page 33 Taux La fonction augmente le taux de rafraîchissement de votre écran. rafraîchissement Utilisez pour ajuster la fréquence par incréments de surcadencé 5 Hz, de 150 à 165 Hz. Après avoir spécifié le taux de rafraîchissement, le message suivant apparaît pour vous guider dans le processus : REMARQUE : Cette fonction est disponible uniquement quand Surcadencé...
  • Page 34 Menu Sélectionner cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché à l’écran, etc. Langue Langue option permet de choisir une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russe, Chinois simplifié...
  • Page 35: Message D'avertissement Osd

    Divers Économie Le réglage par défaut est Allumé, permettant au moniteur d’entrer en veille quand le système entre en veille. Sélectionner Éteint peut d'énergie empêcher le moniteur d’entrer en veille prolongée et d’être incapable de se réveiller. REMARQUE : Appuyer sur un bouton (à l’exception du bouton sur le panneau avant du moniteur peut également réveiller le moniteur après qu’il entre en veille prolongée.
  • Page 36: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical

    Allez sur http://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
  • Page 37: Extension Verticale

    REMARQUE : Le pied est détaché lorsque l’écran est livré depuis l’usine. Extension verticale REMARQUE : Le pied se déploie verticalement jusqu’à 130 mm. Les figures ci-dessous illustrent comment déployer le pied verticalement. Faire tourner le moniteur Avant de faire tourner le moniteur, votre moniteur doit être complètement déployé verticalement (Extension verticale) et complètement incliné...
  • Page 38 REMARQUE : Pour utiliser la fonction de Rotation de l’affichage (affichage Paysage ou Portrait) avec votre ordinateur Dell, il vous faut un pilote graphique à jour qui n’est pas fourni avec ce moniteur. Pour télécharger le pilote graphique, allez sur www.dell.com/support et consultez la section Téléchargement pour y trouver les...
  • Page 39: Régler Les Paramètres D'affichage De Rotation De Votre Système

    REMARQUE : Si vous utilisez le moniteur avec un ordinateur non Dell, il vous faut aller sur le site Web du pilote graphique ou sur le site Web du fabricant de votre ordinateur pour des informations sur la façon de faire tourner votre système...
  • Page 40: Dépannage

    Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : Éteignez votre ordinateur et le moniteur.
  • Page 41: Diagnostiques Intégrés

    Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur, ou à votre ordinateur et carte vidéo. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché...
  • Page 42: Problèmes Généraux

    • Certains pixels allumés d’une manière permanente sont un points défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Pixels fixes L’écran LCD •...
  • Page 43 • Redémarrez l’ordinateur en mode sans échec. Problèmes liés à Signes visibles • N’effectuez aucun dépannage. la sécurité de fumée ou • Contactez Dell immédiatement. d’étincelles Problèmes Mauvais • Assurez-vous que le câble vidéo reliant l’ordinateur et le intermittents fonctionnement moniteur est correctement branché...
  • Page 44: Problèmes Spécifiques Au Produit

    Rétention L’ombre faible • Utilisez la fonctionnalité de gestion du courant pour d’image en d’une image éteindre le moniteur quand vous ne l’utilisez pas. (Pour plus raison d’une statique affichée d’informations, voir Modes de gestion d’énergie). image statique apparaît sur •...
  • Page 45: Problèmes Spécifiques À L'interface Universal Serial Bus (Usb)

    Problèmes spécifiques à l'interface Universal Serial Bus (USB) Symptômes Description du Solutions possibles spécifiques problème L'interface USB Les périphériques • Vérifiez que votre moniteur est allumé. ne fonctionne USB ne • Rebranchez le câble montant sur votre ordinateur. fonctionnent pas •...
  • Page 46: Appendice

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
