Fenêtre sonar en temps réel [RTS]

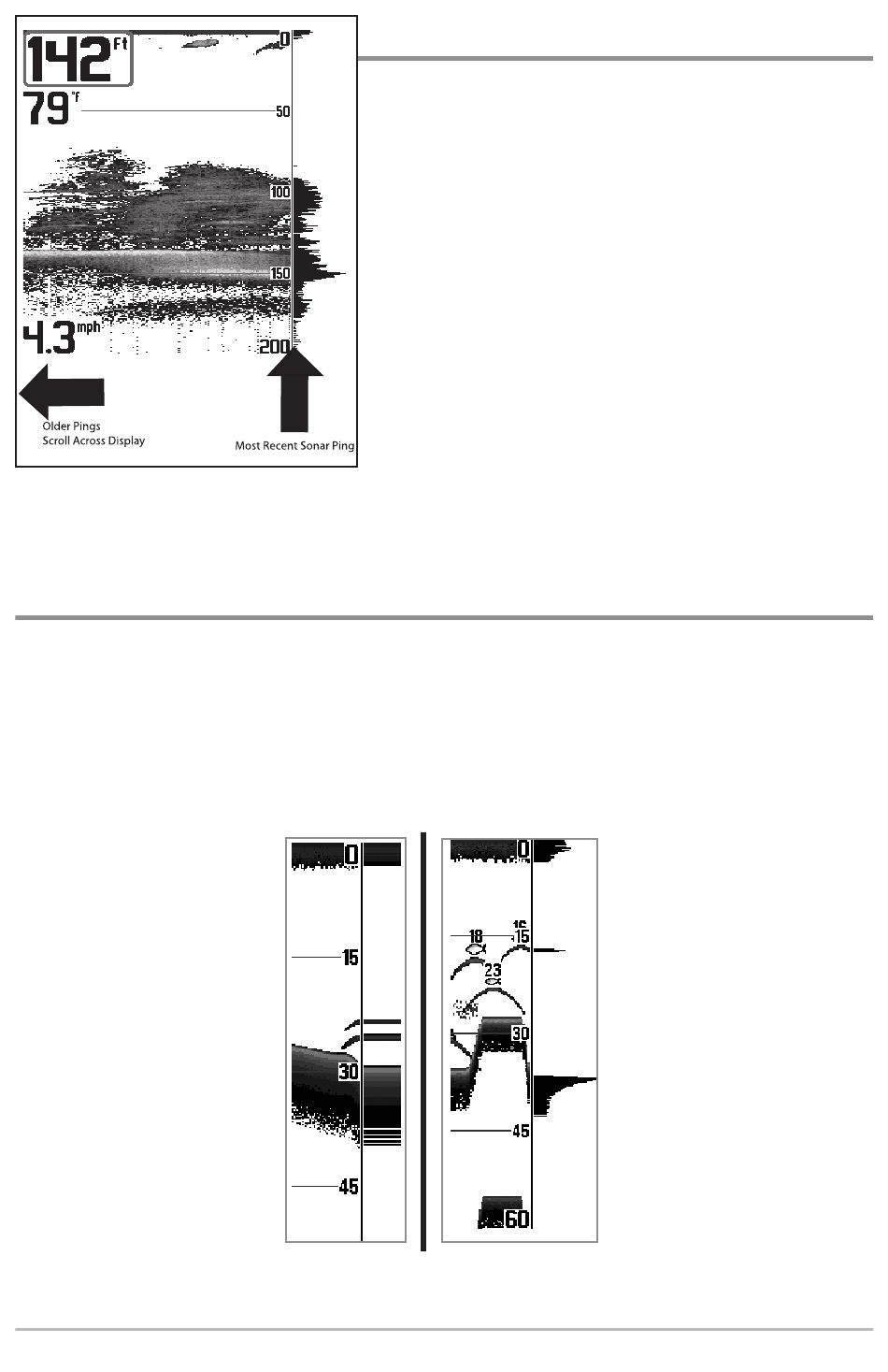

Une fenêtre sonar en temps réel (RTS) s'affiche sur le côté droit de l'écran en mode
d'affichage Sonar seulement. La fenêtre sonar en temps réel est toujours rafraîchie le
plus rapidement possible, selon les conditions de profondeur, et montre seulement les
retours du fond, de la structure et des poissons dans la zone de couverture du
transducteur. Elle indique la profondeur et l'intensité d'un retour sonar.
La fenêtre sonar en temps
réel étroite indique l'intensité
sonar au moyen de la couleur.
Le rouge indique un retour
intense et le bleu indique un
retour faible. La profondeur
du retour de sonar est
indiquée par l'emplacement
vertical du retour sur l'échelle
de profondeur de l'écran.
Compréhension de l'historique sonar
Il s'avère important de comprendre ce qui est
représenté à l'écran du système de pêche de série
300. L'écran N'affiche PAS une véritable
représentation en trois dimensions de ce qui se
trouve sous l'eau. Chaque bande de données
verticale reçue par la tête de commande et
reportée à l'écran représente ce qui a été détecté
par le sonar à un moment donné. Comme le bateau
ainsi que les cibles (poissons) peuvent être en
mouvement, les retours ne montrent qu'un
intervalle de temps particulier où les objets ont été
détectés, et non l'emplacement exact de ces objets
relativement aux autres objets affichés à l'écran.
8
La fenêtre sonar en temps réel
large indique l'intensité sonar à
l'aide d'un diagramme à barres.
La longueur des retours reportés
fournit une indication quant à
l'intensité du retour. La
profondeur du retour sonar est
indiquée par l'emplacement
vertical du retour sur l'échelle de
profondeur de l'écran.
