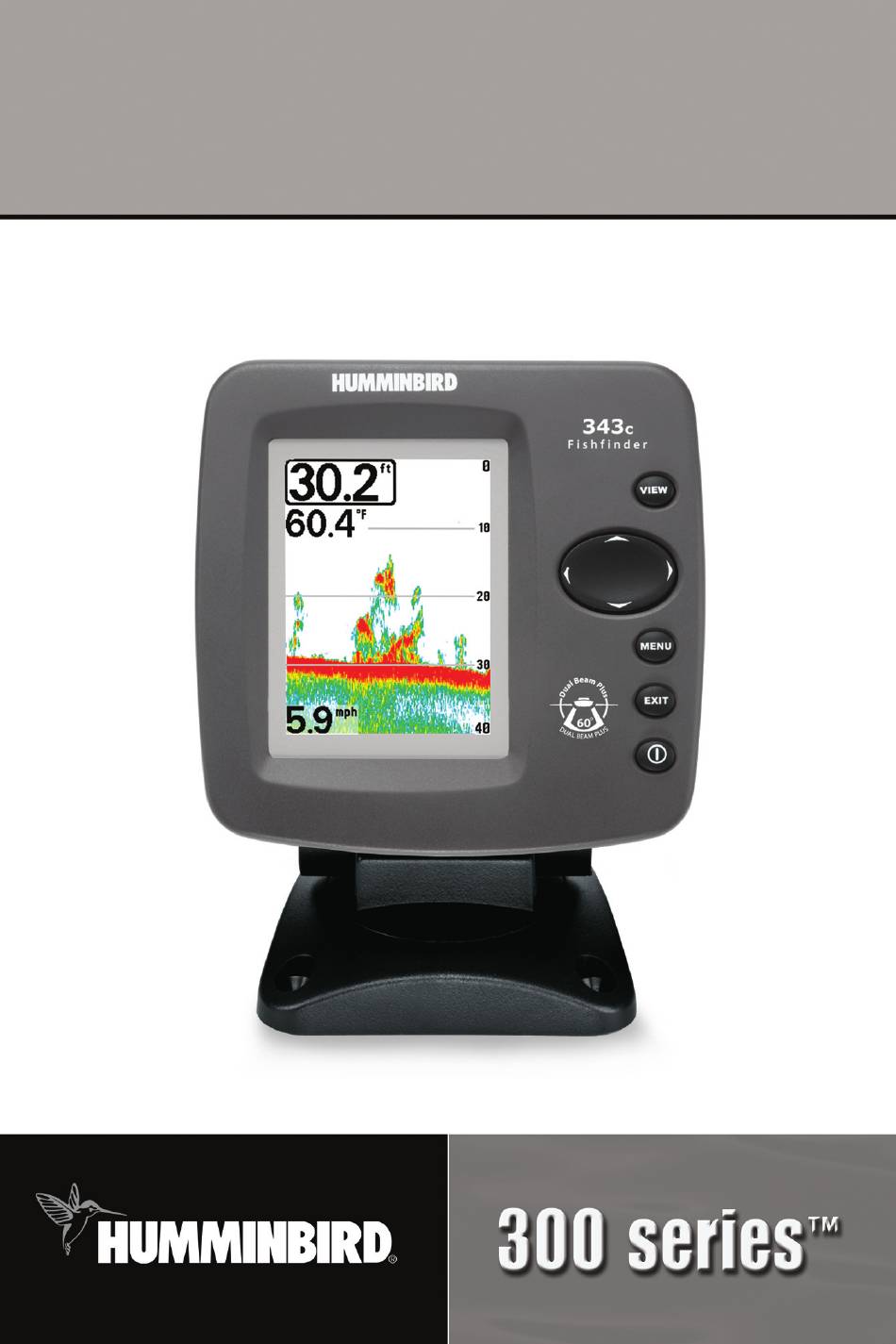

- Page 1 Guide d'utilisation du Guide d'utilisation du système de pêche 343c système de pêche 343c 531446-1_A...
- Page 2 Merci ! Merci d'avoir choisi Humminbird®, le chef de file dans le secteur des sondeurs de poissons aux États-Unis. Humminbird® a bâti sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Votre appareil Humminbird®...
- Page 3 Table des matières Fonctionnement d'un sonar Sonar de DualBeam PLUS ........................3 Représentations à l'écran Modes d'affichage Mode d'affichage Sonar ........................7 Compréhension de l'historique sonar .................... 8 Fenêtre sonar en temps réel (RTS) ....................8 Arrêt sur image............................9 Affichage du fond ..........................
- Page 4 Table des matières Menu X-Press du sonar Sensibilité.............................. 24 Limite supérieure de l'échelle de profondeur (mode utilisateur Avancé : exclusif ........ 25 aux modes d'affichage Sonar, Sonar divisé, À gros chiffres et Clignotant circulaire) Limite inférieure de l'échelle de profondeur ................26 Vitesse de défilement ........................
- Page 5 Table des matières Onglet Alarmes du menu principal Alarme de profondeur ........................41 Alarme d'identification de poisson ....................41 Alarme de source d'alimentation faible ..................42 Alarme de température ........................42 Tonalité d'alarme..........................43 Onglet Réglages du menu principal Unités - Profondeur..........................45 Unités - Température ....................
- Page 6 États-Unis, par nos distributeurs internationaux autorisés. Pour obtenir une liste de nos distributeurs internationaux autorisés, veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 afin de trouver l'emplacement d'un distributeur dans votre région.
- Page 7 Fonctionnement d'un sonar La technologie du sonar est basée sur les ondes sonores. Les systèmes de pêche de la série 300 transmettent une onde sonore en vue de calculer la profondeur directement sous le transducteur et de déterminer la structure, le profil et la composition du fond.
- Page 8 Les pulsations sonores sont transmises à diverses fréquences, selon l'application. Les fréquences très élevées (455 kHz) sont utilisées pour obtenir une grande définition, mais leur effet est limité par la profondeur. Les fréquences élevées (200 kHz) sont normalement utilisées dans les appareils sonar visant le grand public, qui offrent un bon équilibre entre le rendement en profondeur et la résolution.
- Page 9 Sonar de DualBeam PLUS Les modèles de système de pêche de la série 300 sont livrés avec un système sonar à double faisceau DualBeam PLUS de 200 kHz et 83 kHz, balayant une grande couverture (60°). Le sonar à double faisceau dispose d'un faisceau central concentré...
- Page 10 Représentations à l'écran Le système de pêche Série 300 peut afficher tout un éventail de renseignements utiles Profondeur - Profondeur de l'eau. Il est possible de régler une alarme afin de vous avertir lorsque l'eau devient trop peu profonde. Curseur - Le curseur est disponible en mode d'arrêt sur image et peut, en mode d'affichage Sonar, être positionné...
- Page 11 au sujet de la zone située sous le bateau et à proximité de celui-ci, notamment : Retour de sonar intense Banc de blanchaille Thermoclines - Couches d'eau de températures différentes situées à des profondeurs différentes, selon la période de l'année. Généralement, une thermocline apparaîtra comme une bande continue composée de plusieurs couleurs, se déplaçant sur l'écran à...
- Page 12 Modes d'affichage Voici les modes d'affichage offerts par votre système de pêche de série 300 : • Mode d'affichage Sonar • Mode d'affichage Zoom • Mode d'affichage Sonar divisé de 200 et 83 kHz • Mode d'affichage À gros chiffres •...
- Page 13 Mode d'affichage Sonar Le mode d'affichage Sonar fournit un tracé historique des retours sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours les plus récents s'affichent du côté droit de la fenêtre et, avec l'apport des nouvelles données, les plus anciennes se déplacent vers la gauche.
- Page 14 Compréhension de l'historique sonar Il s'avère important de comprendre ce qui est représenté à l'écran du système de pêche de série 300. L'écran N'affiche PAS une véritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à...
- Page 15 Arrêt sur image Arrêt sur image (« Freeze Frame ») - En appuyant sur une des touches de déplacement du curseur à quatre directions, l'image cesse de défiler à l'écran et un curseur s'y affiche. Il est alors possible, à l'aide de la commande à quatre directions, de positionner le curseur sur tout retour sonar présent à...
- Page 16 Les retours sonar du fond, de la structure et des poissons peuvent être représentés en mode ligne blanche (WhiteLine) ou identification de structure (Structure ID). Voir le menu Onglet Sonar du menu principal : Affichage du fond, pour obtenir de plus amples détails sur la façon de régler la visualisation du fond.
- Page 17 Mode d'affichage Zoom du sonar Le mode d'affichage Zoom du sonar augmente la résolution de l'écran afin de séparer les retours sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à l'intérieur d'une structure. En mode d'affichage Zoom, l'écran est divisé...
- Page 18 Mode d'affichage Sonar divisé de 200 et 83 kHz Le mode d'affichage Sonar divisé affiche les retours sonar du faisceau de 83 kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200 kHz du côté droit. Un indicateur numérique de la profondeur est toujours présent dans le coin supérieur gauche de l'écran.
- Page 19 Mode d'affichage À gros chiffres Le mode d'affichage À gros chiffres fournit des données numériques dans un format facile à lire. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que les renseignements contenus dans le journal s'affichent automatiquement si l'accessoire approprié...
- Page 20 Touches de fonction L'interface utilisateur Humminbird consiste en un ensemble de touches faciles à utiliser, qui activent des modes d'affichage et des menus variés afin de vous offrir toute la souplesse et le contrôle nécessaires à une bonne expérience de pêche.
- Page 21 Touche MENU La touche MENU sert à accéder au système de menus. Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage. Menu X-Press - Appuyez sur la touche MENU une fois pour afficher le menu X-Press du sonar.
- Page 22 • Dans tous les modes d'affichage Sonar, à l'exception du mode À gros chiffres, il suffit d'appuyer sur une des touches de la commande de curseur à quatre directions pour activer la fonction d'arrêt sur image, pour ensuite positionner le curseur à un endroit précis de l'écran. Touche Quitter [EXIT] La touche Quitter (EXIT) possède de multiples fonctions : •...
- Page 23 éclairage (POWER/LIGHT). Un écran de démarrage 343c s'affiche jusqu'à ce que le système de pêche se mette en fonction. Le système de pêche entrera en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur. Écran titre du modèle 343c...
- Page 24 Le système de menus Le système de menus est divisé en modules faciles à utiliser. Voici les composantes principales du système de menus : Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.
- Page 25 d'autres éléments de menu à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que vous pouvez utiliser les touches de déplacement vers la GAUCHE ou vers la DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.
- Page 26 Mise à jour de l'écran immédiate - Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraîchi immédiatement (vous n'avez donc pas à quitter le menu pour visualiser les modifications à l'écran). Menu Options de démarrage Appuyez sur la touche MENU lorsque l'écran titre s'affiche pour accéder au menu des options de démarrage.
- Page 27 Mode Simulateur Servez-vous du mode Simulateur pour apprendre comment utiliser le détecteur de poissons avant de mettre votre bateau à l'eau. Le mode Simulateur est un outil très puissant qui simule le fonctionnement sur l'eau en rafraîchissant l'écran au hasard. Nous vous recommandons de parcourir ce manuel tout en vous pratiquant en mode Simulateur, puisque toutes les fonctions des menus modifient l'écran comme si vous utilisiez l'appareil en mode Normal.
- Page 28 État du système Utilisez la fonction État du système pour visualiser les connexions et lancer une autovérification du système. Les modes d'affichage suivants s'affichent l'un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage (VIEW) en visualisant l'État du système : •...
- Page 29 Menu X-Press du sonar Le menu X-Press du sonar vous donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche MENU une fois, peu importe le mode d'affichage du sonar, pour accéder au menu X-Press. REMARQUE : La limite supérieure de l'échelle de profondeur n'apparaît à...
- Page 30 Sensibilité La commande de sensibilité contrôle le niveau de détail à l'écran. En augmentant la sensibilité, le détecteur affiche les retours sonar de petits poissons d'appât et de débris en suspension dans l'eau; il se pourrait toutefois que l'écran devienne encombré. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité...
- Page 31 Limite supérieure de l'échelle de profondeur (mode utilisateur Avancé : exclusif aux modes d'affichage Sonar, à gros chiffres, et Clignotant circulaire) La limite supérieure de l'échelle de profondeur est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar, Sonar divisé, À...
- Page 32 Limite inférieure de l'échelle de profondeur La limite inférieure de l'échelle de profondeur est la limite de la zone la plus profonde qui sera montrée à l'écran. Le mode automatique est réglé par défaut. En mode automatique, la limite inférieure de l'échelle de profondeur est réglée par l'appareil de façon à...
- Page 33 Vitesse de défilement La vitesse de défilement détermine la vitesse à laquelle l'information sonar se déplace à l'écran et, par conséquent, le niveau de détail affiché. Une vitesse plus grande montre plus d'information en mode d'affichage Sonar, et c'est ce que préfèrent la plupart des pêcheurs à la ligne; toutefois, l'information sonar se déplace rapidement à...
- Page 34 Verrouillage sur le fond (exclusif au mode d'affichage Zoom du sonar) Le Verrouillage sur le fond change le mode de la vue agrandie dans le mode d'affichage Zoom du sonar. La fonction de verrouillage sur le fond permet d'afficher continuellement le fond à un point constant de l'écran, peu importe les changements dans la profondeur.
- Page 35 Onglet Sonar du menu principal Appuyez sur la touche Menu à deux reprises pour accéder au menu principal du système, puis appuyez sur la touche de déplacement du curseur de DROITE afin de sélectionner l'onglet Sonar. REMARQUE : Les options du menu varient en fonction des paramètres du système.
- Page 36 Sélection de faisceau La fonction Sélection de faisceau permet de régler les retours de sonar du transducteur qui s'afficheront à l'écran. Lorsque cette fonction est réglée à 200/83 kHz, les retours des deux faisceaux sont regroupés en affichant d'abord les retours du faisceau large de 83 kHz, en réduisant l'intensité...
- Page 37 Identification de poisson La fonction Identification de poisson (Fish ID+) utilise des algorithmes de traitement du signal perfectionnés afin d'interpréter les retours sonar et d'afficher une icône de poisson lorsque des conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, l'appareil affiche une icône de poisson et un chiffre juste au-dessus de cette icône, indiquant la profondeur du retour interprété...
- Page 38 Procédure d'activation et de désactivation de la fonction Identification de poisson (Fish ID+) : 1. Sélectionnez l'option Identification de poisson (Fish ID+) à partir du menu principal du sonar. 2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer (On) ou désactiver (Off) la fonction Identification de poisson (Désactivée, Activée, valeur implicite = Désactivée).
- Page 39 Fenêtre sonar en temps réel [RTS] La fonction Fenêtre sonar en temps réel (RTS) permet de régler la largeur de la fenêtre, ou de la désactiver, en mode d'affichage Sonar. Cette fenêtre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à...
- Page 40 Affichage du fond La fonction Affichage du fond permet de sélectionner la méthode utilisée pour représenter le fond et la structure à l’écran. La fonction Identification de structure (Structure ID) affiche les retours faibles en bleu et les retours intenses en rouge. La fonction Ligne blanche (WhiteLine) représente les retours de sonar les plus intenses en blanc, créant ainsi une ligne de contour distincte.
- Page 41 Sensibilité du faisceau de 83 kHz (mode utilisateur Avancé) La fonction Sensibilité du faisceau de 83 kHz permet de modifier la sensibilité du faisceau de 83 kHz. Si vous augmentez la sensibilité du faisceau de 83 kHz, plus de retours faibles s'afficheront à l'écran et, si vous la réduisez, moins de retours faibles seront présents.
- Page 42 Lignes de profondeur (mode utilisateur Avancé) Les lignes de profondeur (Depth Lines) divisent l'écran en quatre sections égales, séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les lignes de profondeur.
- Page 43 Interférence de surface (mode utilisateur Avancé) La fonction Interférence de surface permet de régler le filtre qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé...
- Page 44 Filtre de bruit (mode utilisateur Avancé) La fonction Filtre de bruit permet de régler le filtre de bruit afin de réduire les interférences apparaissant à l'écran de sources comme le moteur du bateau, la turbulence ou autres dispositifs sonar. Cette option de menu n'est disponible qu'en mode utilisateur Avancé...
- Page 45 Réglage de la profondeur maximale : 1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Profondeur maximale (Max Depth) à partir du menu principal du sonar. 2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la profondeur maximale (automatique [AUTO], de 10 pi à...
- Page 46 Onglet Alarmes du menu principal À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder au menu principal. L'onglet Alarmes est sélectionné par défaut. REMARQUE : Lorsqu'une alarme se déclenche, vous pouvez appuyer sur n'importe quelle touche pour en couper le signal.
- Page 47 Alarme de profondeur L'alarme de profondeur se déclenche lorsque la profondeur est égale ou inférieure à celle réglée au menu. Procédure de réglage de l'alarme de profondeur : 1. Sélectionnez l'option Alarme de profondeur (Depth Alarm) à partir du menu principal des alarmes.
- Page 48 Alarme d'alimentation faible L'alarme d'alimentation faible se déclenche lorsque la tension de la batterie est égale ou inférieure à celle réglée au menu. L'alarme d'alimentation faible se déclenchera seulement pour la batterie connectée au détecteur de poissons. Vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité...
- Page 49 Tonalité d'alarme La fonction Tonalité d'alarme permet de sélectionner le son de l'avertisseur. Un bref signal sonore se fera entendre lorsque vous réglerez la tonalité de l'alarme, afin que vous puissiez sélectionnez celle qui convient le mieux. Procédure de réglage de la tonalité d'alarme : 1.
- Page 50 Onglet Réglages du menu principal À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Réglages.
- Page 51 Unités - Profondeur La fonction Unités - Profondeur permet de sélectionner les unités de mesure pour toutes les lectures de profondeur. Procédure de réglage des unités de profondeur : 1. Sélectionnez Unités - Profondeur à partir du menu Réglages. 2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de profondeur (Mètres [Meters], [exclusif aux modèles internationaux], Pieds [Feet], Brasses [Fathoms];...
- Page 52 Unités - Distance (avec accessoire de la temp/vitesse) La fonction Unités - Distance permet de sélectionner les unités de mesure de tous les indicateurs de distance; et s'affichera seulement si l'accessoire sonde thermique/détecteur de vitesse est branché et que la roue à aubes a bougé au moins une fois.
- Page 53 Mode utilisateur Le mode utilisateur permet de régler le système de menus en mode Normal ou Avancé. Lorsque ce mode est réglé à Normal (valeur implicite), seules les options de base des menus s'affichent. En mode Avancé, d'autres options de menu sont disponibles. Modification du mode utilisateur : 1.
- Page 54 Réinitialisation du compteur journalier (avec accessoire la temp/vitesse) La fonction Réinitialisation du compteur journalier permet de remettre les compteurs du compteur journalier à zéro; et s'affichera seulement si l'accessoire sonde thermique/détecteur de vitesse est branché et que la roue à aubes a bougé...
- Page 55 Sélection des modes d'affichage (Select Views) (mode utilisateur Avancé) La fonction Sélection des modes d'affichage permet de régler la disponibilité de ces modes dans le cycle de rotation qui permet de les afficher à l'écran. Pour retirer un mode d'affichage du cycle de rotation, il suffit de régler l'attribut à...
- Page 56 Sélection des indicateurs (mode utilisateur Avancé, exclusivement en mode d'affichage Sonar) La fonction Sélection des indicateurs permet de régler des indicateurs numériques individuels en mode d'affichage Sonar. Cette fonction, accessible en mode utilisateur Avancé, vous permet de choisir les données qui seront affichées dans les cinq (selon votre modèle de détecteur) fenêtres fixes, activées ou non, réparties autour des bords gauche et inférieur de l'écran en mode d'affichage Sonar (voir l'onglet Réglages du menu principal : Mode utilisateur).
- Page 57 Compensation de la profondeur (mode utilisateur Avancé) La fonction Compensation de la profondeur permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à...
- Page 58 Étalonnage de la vitesse (mode utilisateur Avancé; avec accessoire de la temp/vitesse seulement) La fonction Étalonnage de la vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage, et s'affichera seulement si l'accessoire sonde thermique/détecteur de vitesse est branché et que la roue à aubes a bougé au moins une fois, que l'appareil est en mode utilisateur Avancé...
- Page 59 Dépannage Veuillez lire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird®. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre appareil à...
- Page 60 Problèmes d'affichage Il existe plusieurs conditions ou sources principales d'interférence possibles qui pourraient causer des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant, qui énumère certains symptômes de problèmes d'affichage et des solutions possibles à y apporter : Problème Cause possible La tête de commande s'éteint...
- Page 61 Détermination des causes d'interférence Le bruit électrique affecte habituellement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à haute vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait causer du bruit ou des interferences : Sources d'interférence possibles Isolation...
- Page 62 Débit en ampères....................0,383 A REMARQUE : Les caractéristiques et spécifications peuvent être modifiées sans préavis. REMARQUE : Humminbird® vérifie la portée en profondeur maximale spécifiée dans des conditions d'eau salée. Le rendement en profondeur peut toutefois varier en fonction de la façon dont le transducteur a été...
- Page 63 Glossaire Termes relatifs au sonar : À gros chiffres : Le mode d'affichage À gros chiffres est une fonction de Humminbird® qui permet d'afficher l'écran sonar et des indicateurs numériques comportant de plus gros chiffres pour faciliter la lecture à distance. C'est un outil qui s'avère très commode lorsqu'il est important de surveiller la profondeur, par ex., lorsque le bateau file à...
- Page 64 à la vitesse du bateau, de sorte que lorsque le bateau se déplace plus rapidement, il y a plus de bruit. Il peut être remédié par une installation adéquate du transducteur. Beaucoup de produits Humminbird® sont dotés d'un paramètre de menu permettant de filtrer le bruit difficile à éliminer de l'écran.
- Page 65 Voir Angle du cône. Fond noir : L'option Fond noir est une fonction de Humminbird® qui permet de « remplir » la zone de l'écran sous le profil du fond. Certains pêcheurs à la ligne préfèrent l'option Fond noir en raison du fort contraste et de la facilité...
- Page 66 échos et le rendement en profondeur. Voir Séparation des échos. Ligne blanche (WhiteLine) : C'est une fonction de Humminbird® qui met en évidence le retour sonar de plus forte intensité sur l'écran à l'aide d'une bande grise très pâle. C'est le mode préféré...
- Page 67 échelle et les anciennes données continueraient à défiler à l'écran à l'ancienne échelle. Mise à jour instantanée : Cette fonction de Humminbird® effectue une mise à jour de toutes les données sonar présentes à l'écran lorsque la sensibilité ou une variété d'autres paramètres sonar (affichage du fond, portée, etc.) sont modifiés.
- Page 68 à grande vitesse. QuadraBeam : Il s'agit d'une configuration sonar de Humminbird® qui utilise quatre faisceaux sonar pour obtenir une image plus détaillée du fond. Le système QuadraBeam utilise la configuration DualBeam PLUS pour sonder vers le bas et deux faisceaux supplémentaires pour...
- Page 69 Le sonar est la technologie de base derrière tous les détecteurs de poissons et sondeurs récréatifs et commerciaux. Sonar en temps réel : Le sonar en temps réel est une technologie de Humminbird® où le fonctionnement ultra-rapide de l'émetteur-récepteur permet de visualiser instantanément, en plus de détails, ce qui se trouve sous le bateau.
- Page 70 TrueArch : Cette fonction de Humminbird® permet d'afficher de véritables arcs de poisson plutôt que des arcs de poisson artificiels. Les appareils de Humminbird® ont la capacité de produire des arcs de poisson grâce au récepteur sonar extrêmement sensible DualBeam PLUS et de son faisceau sonar large de 60°.
- Page 71 Les poissons et les autres objets près du fond qui se trouvent dans la zone en angle mort ne seront probablement pas perçus dans le faisceau sonar. Les faisceaux sonar de précision, comme le faisceau de 20° de Humminbird®, ont une plus petite zone en angle mort que les faisceaux plus larges.
- Page 72 Remarques...
- Page 73 Remarques...
- Page 74 Pour communiquer avec Humminbird® Voici par quels moyens vous pouvez communiquer avec le Centre de ressources pour la clientèle Humminbird® : Par téléphone, du lundi au vendredi, de 8 h à 16 h 30 (heure normale du Centre) : 1-800-633-1468 Par courrier électronique...
