Technique de sécurité
1.2
Modules appareils
1.2.2
Fonctionnement des modules de sécurité
1.2.2
Fonctionnement des modules de sécurité
C00214
Voies de coupure
Etat Safety
Etat Fail-Safe
1.2-2
Le code C00214 doit correspondre au type de module de sécurité inséré pour
que le variateur de vitesse fonctionne.
Les modules de sécurité bloquent de manière sûre l'alimentation du signal
MLI (modulation de largeur d'impulsions). Le pont de puissance ne peut alors
plus créer de champ tournant. Le moteur passe en mode "absence sûre de
couple" (STO).
Xx
SMx
µC
PWM
C
P

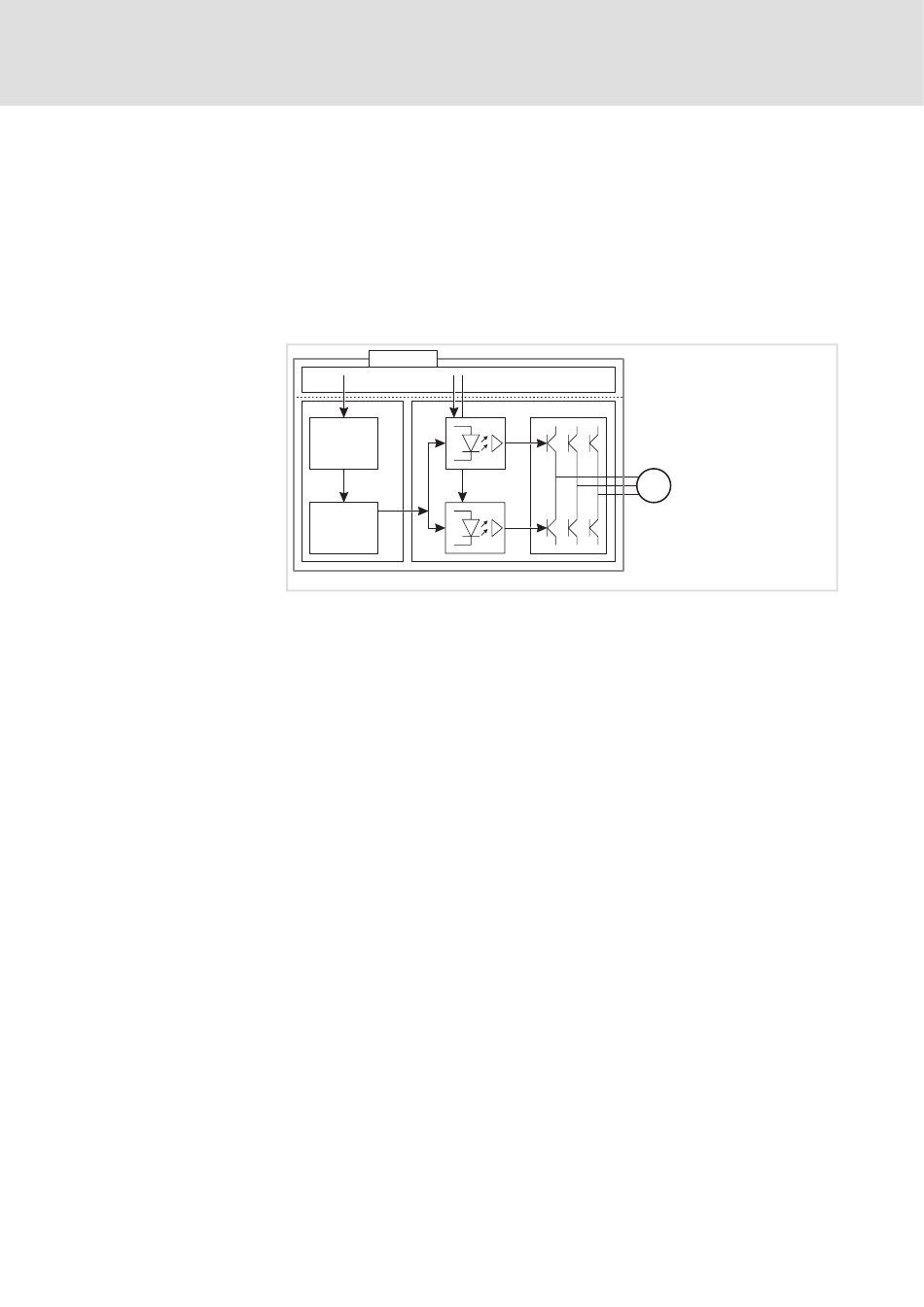

Fig. 1.2-1
Voies de coupure des modules de sécurité
SMx
Module de sécurité SM100/SM300
Xx
Borne d'entrée/de sortie
C
Partie commande
Microcontrôleur
μC
PWM
Modulation de largeur d'impulsions
P
Partie puissance
M
Moteur
Si le variateur de vitesse est arrêté par un module de sécurité, le statut "Safe
torque off" (absence sûre de couple) est activé (C00183 = 101).
Si des défauts internes aux modules de sécurité sont détectés, le moteur
passe en mode "absence sûre de couple" (état Fail-Safe).
3x
M
3x
SSP94SM320
