INSTALLATION
Configuration du système

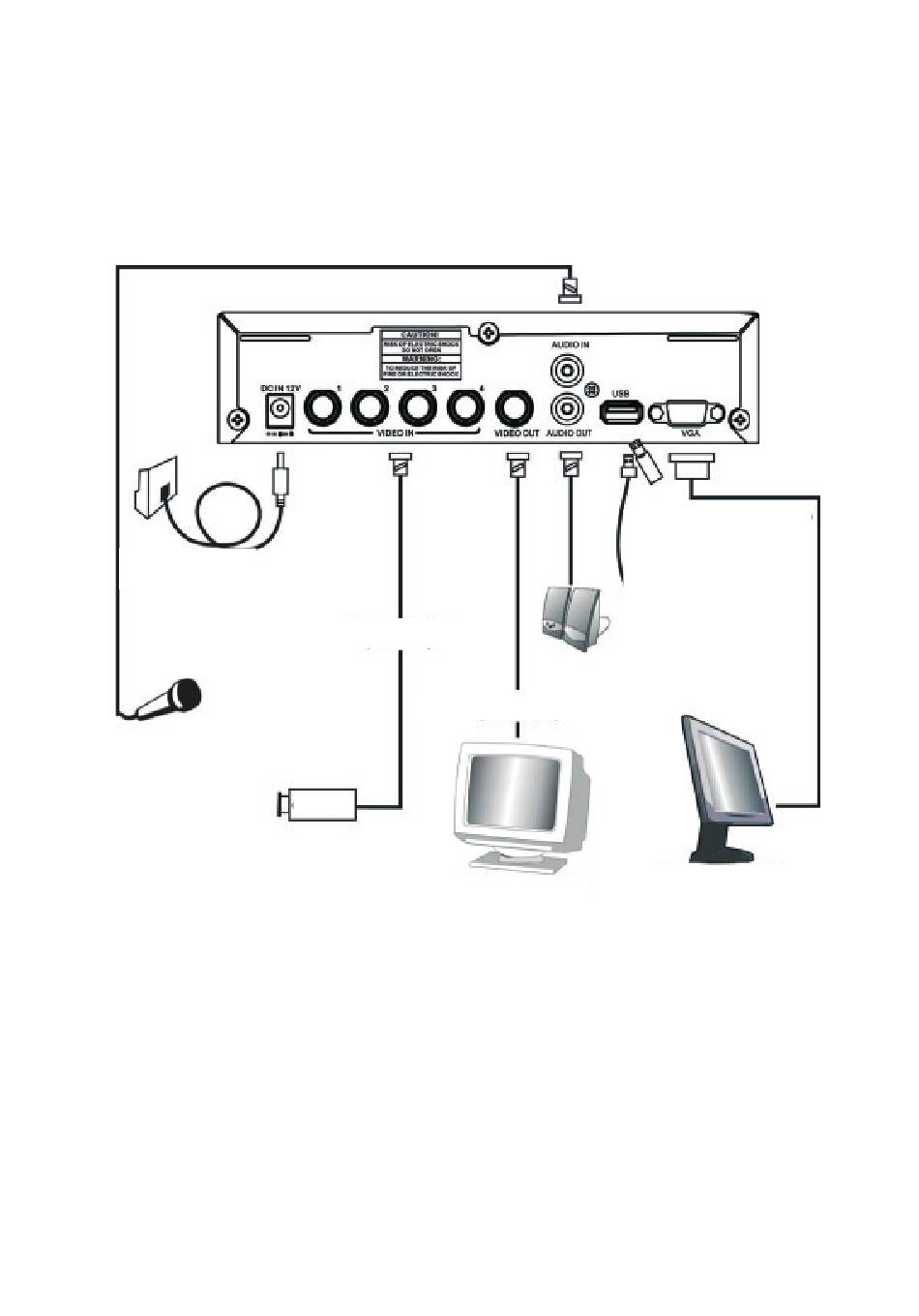

Se référer à l'illustration ci-dessous pour effectuer les branchements. Pour utiliser le mode Surveillance, brancher
la caméra, le moniteur et l'alimentation. Pour sauvegarder des images, connecter le périphérique de stockage
USB. L'enregistreur DVR prend également en charge la sortie vidéo VGA.
Adaptateur secteur c.c.
All manuals and user guides at all-guides.com
Ligne du signal vidéo
(ENTRÉE VIDÉO)
Ligne du signal vidéo
(SORTIE VIDÉO)
CAMERA
À connecter sur
l'entrée vidéo
(VIDEO IN) du moniteur
7
À connecter sur le périphérique de
stockage USB
Remarque :
1. Le cordon prolongateur ne doit pas
dépasser 60 cm.
2. Ne débrancher le périphérique USB
qu'une fois le processus de détection
terminé.
À connecter sur
l'entrée vidéo
(VIDEO IN) du moniteur LCD
