Chappee NXR4 Progress Notice De Montage page 12

14
A
C
C

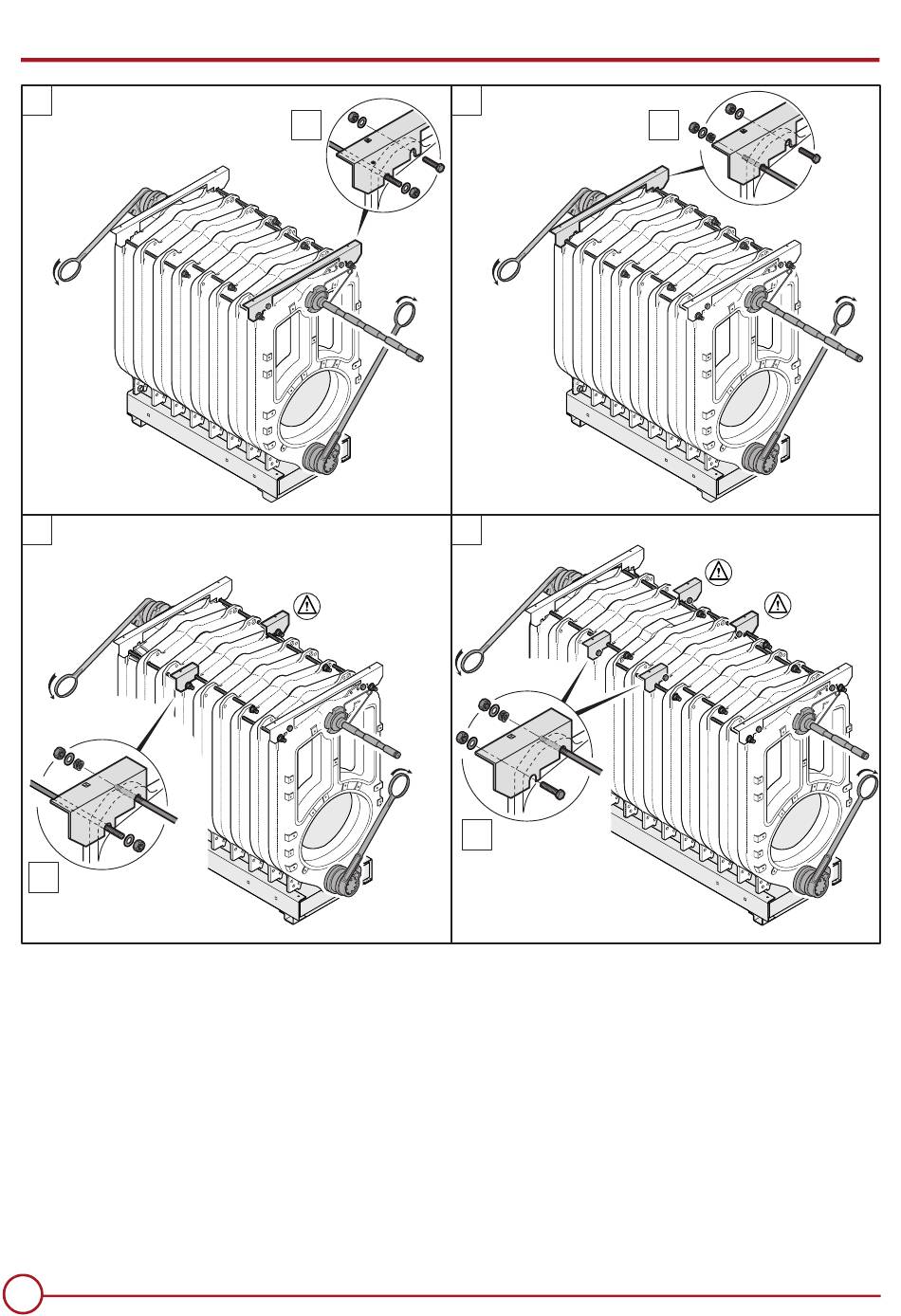

- Monter les tiges d'assemblage supérieures (accessoires corps) dans l'ordre donné par le schéma (3) (Voir pages suivantes : Vue de dessus).
Placer le ressort de dilatation et sa rondelle sur chaque tige vers l'arrière. Arrêter le serrage des écrous lorsque l'espace libre entre les
spires est de l'ordre de 2 mm.
- Fixer les supports d'habillage supérieurs (colis MP4) d'après les détails C-D et les traverses supérieures (colis MP133-MP2-MP3-MP5) avec
les tiges d'assemblage (colis accessoires corps) d'après les détails A-B.
- Monter les tiges d'assemblage inférieures dans l'ordre donné par le schéma (4) (Voir pages suivantes : Vue de dessous).
- Démonter l'outil de montage.
12
B
A
D
NXR4 Progress
D
B
16/03/2016 - 300025371-02
