Deuxième module d'alimentation grande capacité grand format (MAGCGF / Magasins 8 et 9)

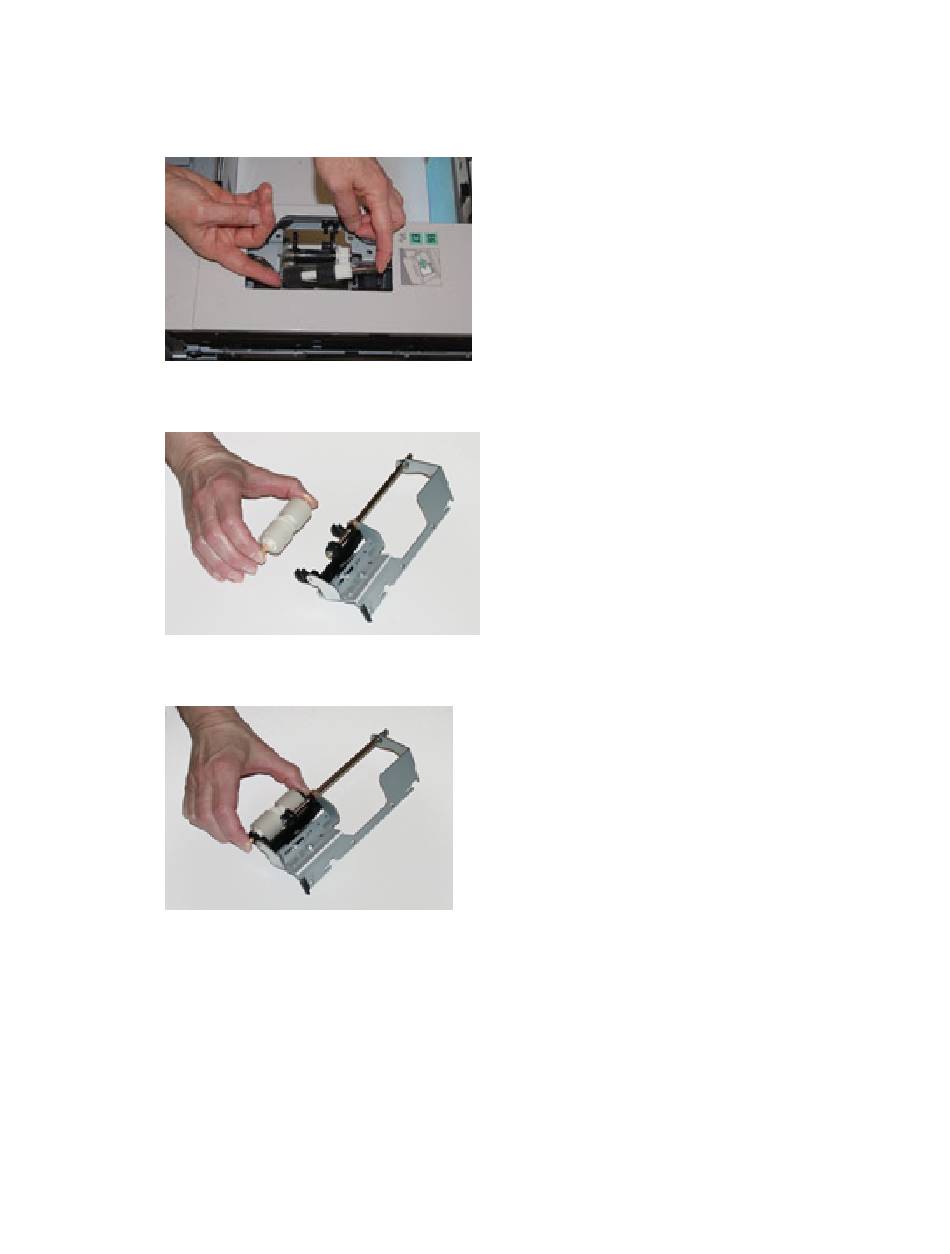

7. Une fois le module sorti, accéder au rouleau de départ pour le retirer. Pour le retirer,
presser les deux extrémités de la tige métallique et soulever. Pour installer le nouveau
rouleau de départ, presser les deux extrémités de la tige, insérer et relâcher les
extrémités dans les encoches.
8. Finalement, remplacer le rouleau de retard. Presser les tiges oranges du rouleau de
retard et soulever pour le sortir du module.
9. Installer un nouveau rouleau de retard dans les encoches noires du module en utilisant
la même technique.
10. Réinstaller le module de retard dans le magasin. Aligner les trous du module avec le
cadre du magasin afin que les trous de broches soient jumelés. Insérer le module
dans le cadre. Faire glisser le module complètement vers la droite en utilisant la broche
comme guide. S'assurer que le dispositif est inséré complètement dans les fentes et
que les 3 zones de vis s'alignent.
Presse Xerox
®
Versant
®
180
Périphériques en option - Guide de l'utilisateur
3-9
