Manual de Servicio

Dispositivos de seguridad

1.11 Símbolos gràficos
1 2 3 4

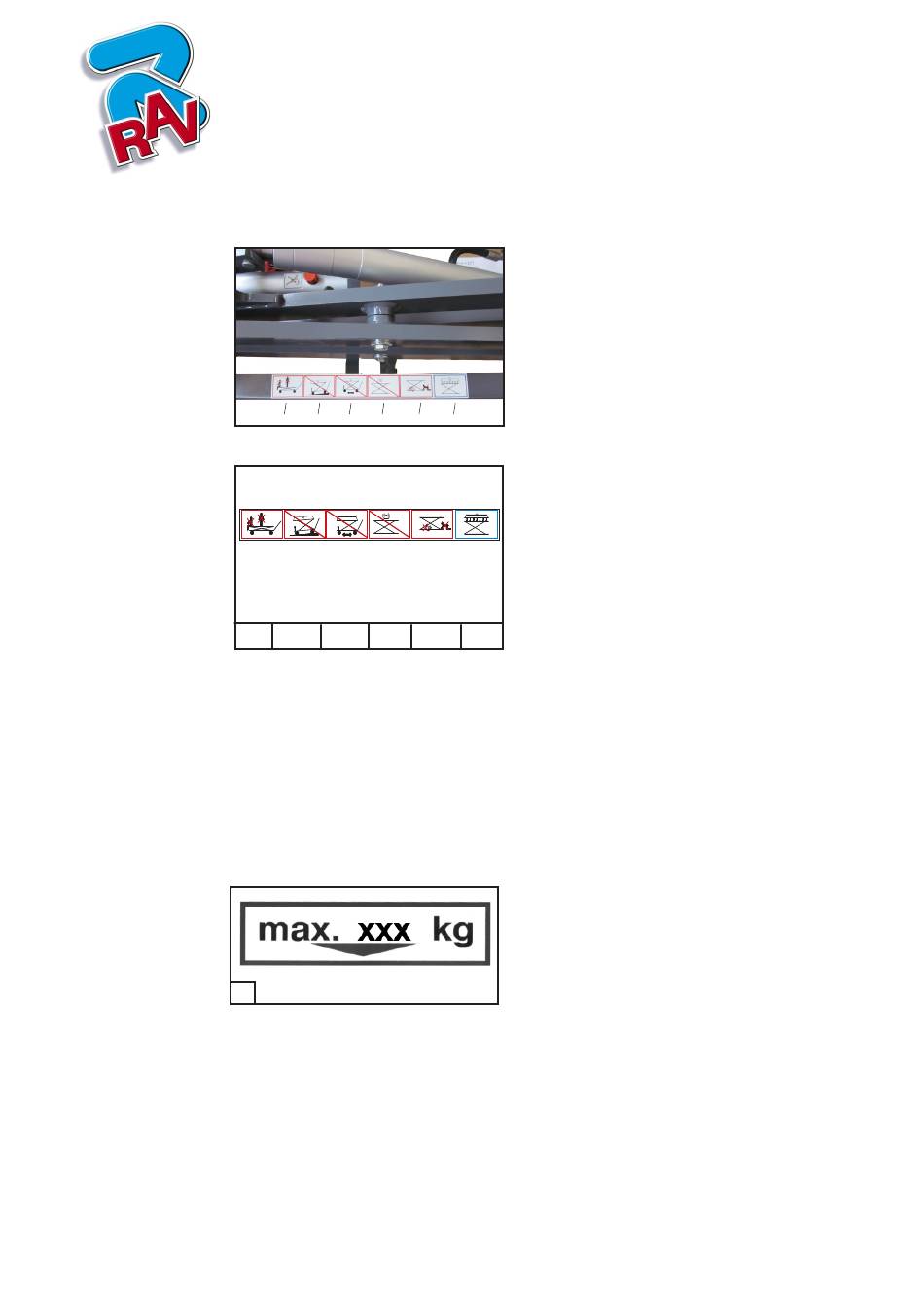

Fig. 1:Instrucciones de seguridad y de manejo
de la máquina.
kg
kg
2
1
3 4
Fig. 2:
Prohibición: Subrise a la mesa / trans-
1.
portar y elevar personas
2. Sobre suelo inclinado està prohibido
elevar / bajar cargas!
3. Prohibición: Transportar cargas en
posición elevar!
4. Prohibido acumular cargas!
Prohibición: Permanecer debajo de
5.
una carga elevada
6. Repartir la carga uniformemente (carga
de superficie)!
7
Fig. 3: la carga máxima admisible Anexo
2 Dispositivos de seguridad
2.1 Diaframgma en la salida del cil-
indro hidráulico
Limita el paso de aceite en caso de rotura en
el sistema hidráulico.
2.2 Válvula de frenada de la bajada (si
existe)
5 6
Adjuste fijo de limitación del paso (velocidad
de bajada).
kg
2.3 Válvula estranguladora de retorno
115257
(si existe)
Paso granduable del retorno de aceite
(velocidad de bajada).
5 6
Atención! El adjuste depende de
la carga!

2.4 Fuelle (si existe)

Impide la introducción de la mano en la mesa
elevada.
2.5 Bloqueo de las ruedas
(solamente mesas con ruedas)
Los dispositivos de bloqueo (frenos)
impiden el desplazamiento accidental
del aparato.
2.6 Barra de contacto de seguridad (si
existe)
Si la barra de contacto toca un obstáculo en
la fase de bajada y desconecta, pulse
brevemente el mando de „subir" y retire el
obstáculo y termine la operación de bajada.
