Betriebsanleitung

Inbetriebnahme

3 Inbetriebnahme
Technische Daten siehe Maßblatt im Anhang.

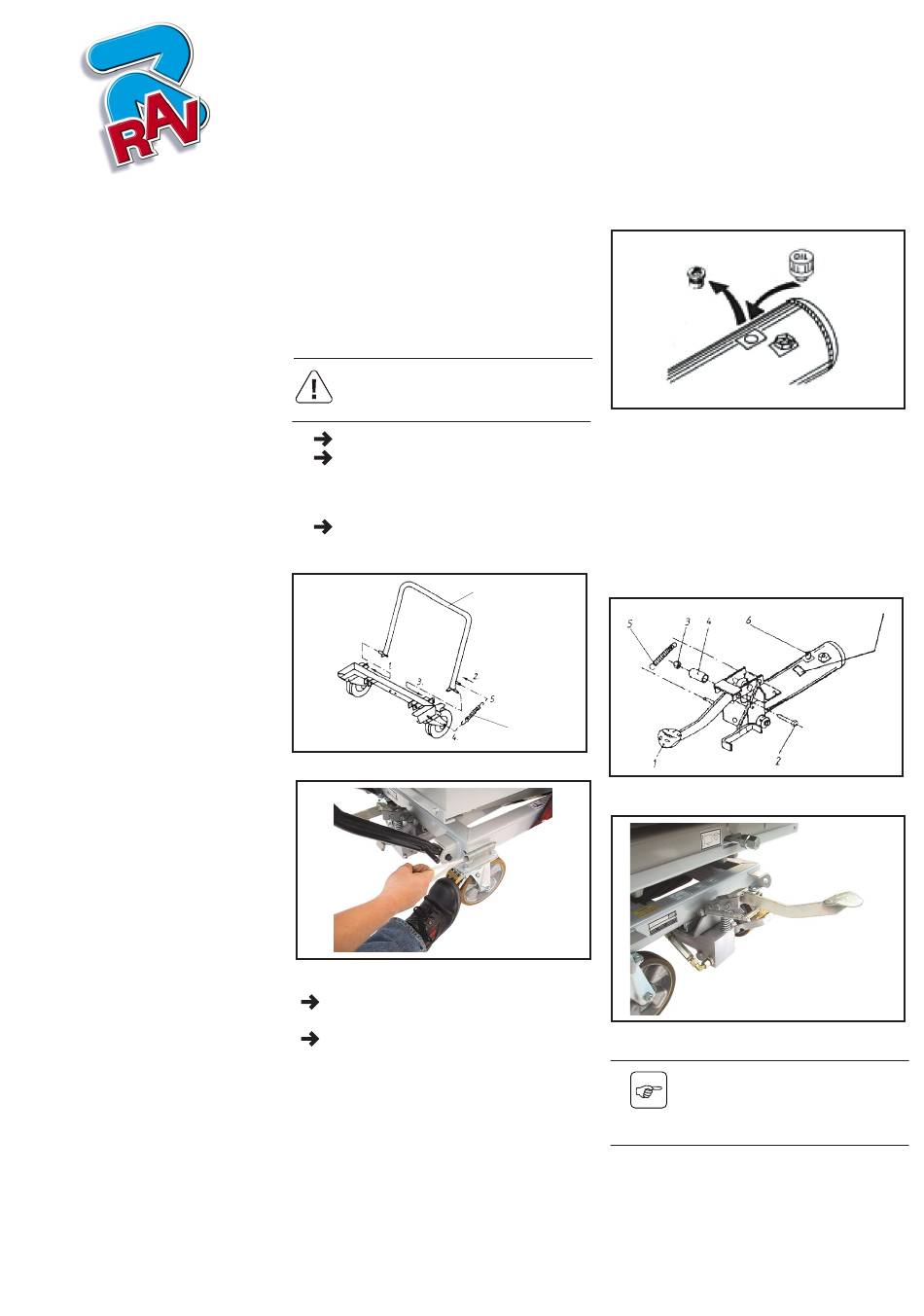

3.1 Aufstellen / Montieren

Vorsicht
Tragen Sie Schutzhandschuhe beim
Montieren der Federn.
Betätigen Sie die Feststeller der Räder.
Montieren Sie Deichsel und Feder
gemäß Abbildung. Verwenden Sie dabei
den beiliegenden Kabelbinder gemäß
Abb. 5.
Die beiden Enden der Deichsel-Dreh-
punkte sind mit beiliegenden Abdeck-
kappen zu versehen.
Abb. 4:
Abb. 5:
Montieren Sie die in einem Teilepaket
beiliegenden Teile gemäß Abbildung.
Die Verschlußschraube im Pumpentank
tauschen Sie gegen die orangefarbene
Entlüftungsschraube aus.
Abb. 6:
Das Teilepaket enthält:
• Pos. 1 - Fußpedal
• Pos. 2 - 6kt.-Schraube
• Pos. 3 - 6kt.-Mutter
• Pos. 4 - Buchse
• Pos. 5 - Zugfeder ø 15x87
• Pos. 6 - Entlüftungsschraube R 3/8"
Deichsel
Feder
Abb. 7:
Abb. 8:
Haben Sie die Betriebsanleitung und
vor allem die Sicherheitshinweise ge
lesen und verstanden? Dann dürfen
Sie das Gerät jetzt in Betrieb nehmen.
