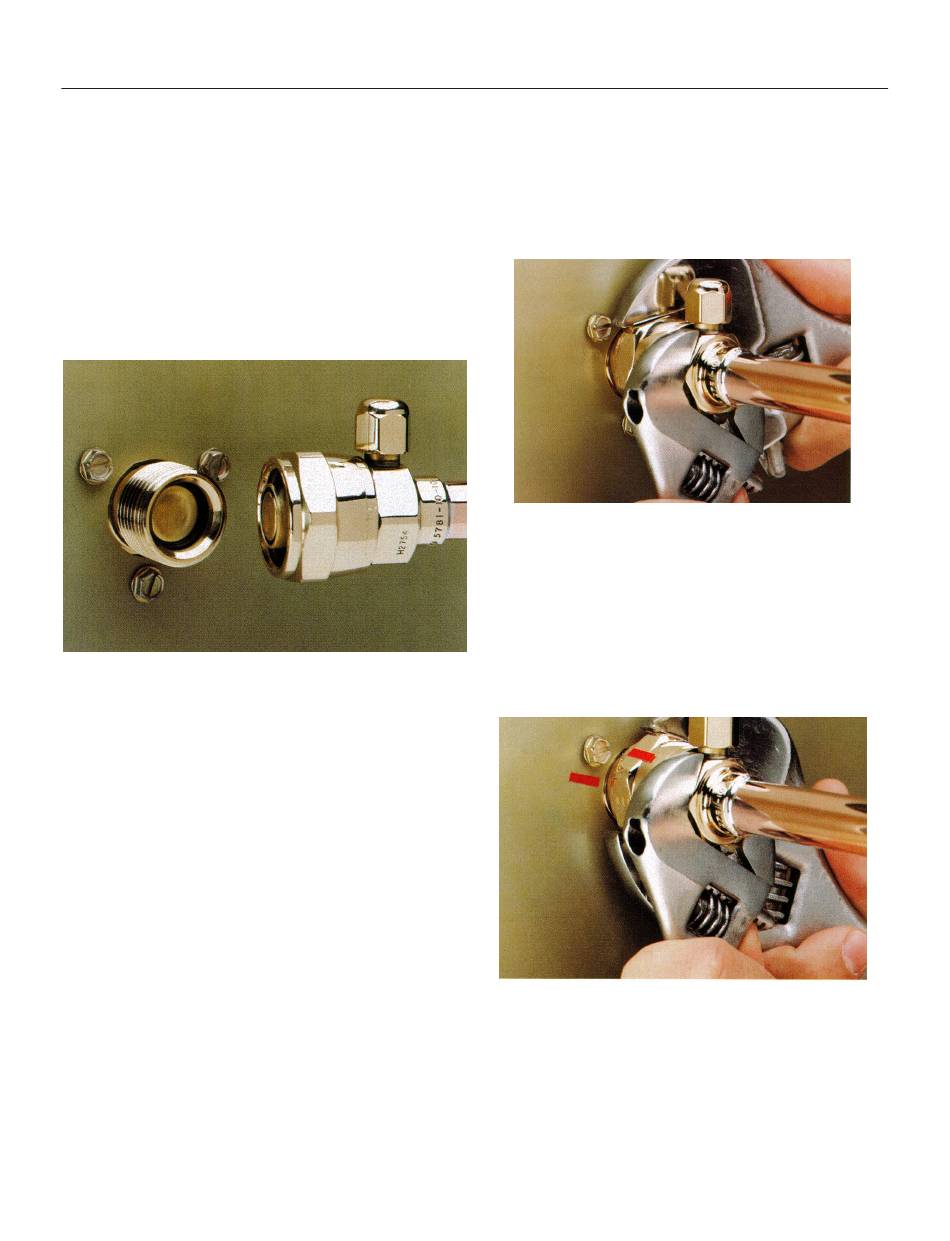

Instrucciones para los empalmes

Los empalmes en los extremos de los tubos precargados se
sellan por sí mismos si se instalan correctamente. Siga estas
instrucciones cuidadosamente.
Conexiones iniciales
1. Quite las tapas y los tapones del protector. Limpie las
superficies de apoyo y de rosca con un paño limpio para
quitar cualquier posible suciedad.
2. Lubrique el interior de los empalmes, especialmente las
juntas tóricas, con aceite refrigerante.
3. Coloque los accesorios en las conexiones correctas del
condensador y de la máquina de fabricación de hielo.
•
El tubo más grande se conecta al accesorio
del condensador remoto marcado como "tubo
de descarga".
•
El tubo más pequeño se conecta al accesorio del
condensador remoto marcado como "tubo del líquido".
•
El otro extremo del tubo más grande se conecta
al accesorio de la máquina de fabricación de
hielo marcado como "tubo de descarga".
•
El otro extremo del tubo más pequeño se conecta
al accesorio de la máquina de fabricación de hielo
marcado como "tubo del líquido".
Conexiones finales:
4a. Comience uniendo y apretando los empalmes con la mano
hasta que esté seguro de que las roscas están completamente
engranadas.
4b. A continuación, con las dos llaves, apriete el empalme
hasta que sobresalga o note un aumento definitivo de la
resistencia.
Es importante que ÚNICAMENTE gire la tuerca del tubo
precargado; de lo contrario, las cuchillas cortarán los diafragmas
y quedarán sueltos en el sistema de refrigeración. Nota: Al
mismo tiempo que se aprietan los empalmes, los diafragmas de
los empalmes de conexión rápida comenzarán a ser perforados.
A medida que esto ocurre, habrá cierta resistencia mientras
aprieta la tuerca giratoria.
4c. Siga apretando la tuerca giratoria hasta que sobresalga
o note un aumento definitivo de la resistencia (no debe
verse ninguna rosca).
5. Use un marcador o lápiz para trazar una línea en la
tuerca de empalme y el panel de la unidad. A continuación,
apriete la tuerca de empalme un cuarto más de vuelta.
El tubo mostrará la cantidad de espacio que gira la tuerca.
NO la apriete en exceso.
6. Una vez realizadas todas las conexiones, y después de que
se abra la válvula del receptor (no la abra todavía), compruebe
los empalmes para asegurarse de que no tienen fugas.
junio 2007
Página 12
