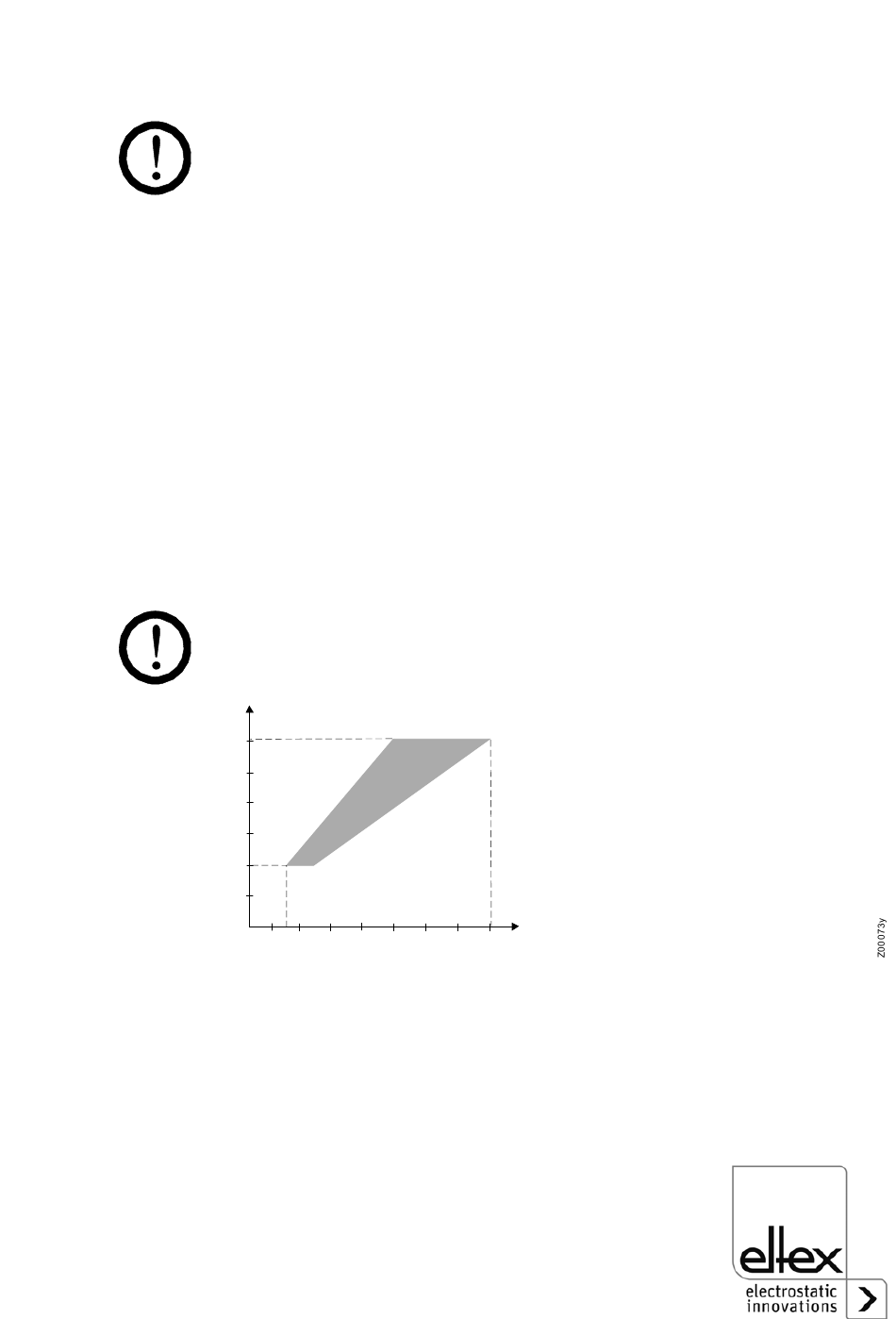

Fig. 12:
Plage de travail de
l'électrode dépen-
dant de la tension
et de la distance
BA-fr-3020-2108_R130A / R131A / R130A3L / EXR130
4. Fonctionnement
4.1 Tension de service pour l'électrode de charge
R130A / R131A / R130A3L / EXR130
Électrodes de charge R130A, R131A, R130A3L :
0...30 kV DC
Électrodes de charge EXR130 :
max.
30 kV DC/+20 kV DC
–
Il convient de veiller à ce que les électrodes se situent bien aux distances
prescrites par rapport à la surface du matériau. En présence d'une tension
de service de 10 kV, la distance à respecter est de 8 à 12 mm, pour une
tension de service de 30 kV, de 27 à 40 mm. La plage de travail est décrite
sous Fig. 12.
4.2 Modes de service
En règle générale, les électrodes fonctionnent avec une tension
constante. Ceci signifie que le réglage de la haute tension sur le généra-
teur est fixe. Ce mode de service est préconisé pour toutes les applica-
tions dans lesquelles les matériaux devant être soumis à la charge
présentent de fortes résistances intrinsèques ainsi que dans les cas où
les courants de fuite dus à des encrassements ne sont pas probables.
Le courant est alors généralement de jusqu'à 1 mA par mètre de longueur
d'électrode active.
kV
30
25
20
15
10
5
0
5 10 15 20 25 30 35 40
Exemple : La longueur active de l'électrode est 515 mm.
Courant : 1 mA/m x 0,515 m = 0,515 mA
mm
21
