En plus des branchements électriques déjà réalisés, il faut réaliser l'alimentation de puissance de
la résistance chauffante (stéatite - 3kW) : prévoir une alimentation électrique indépendante avec
protection calibrée à 16A.
NB : Utiliser le serre-câble pour prévenir les risques d'arrachement en cas de traction sur les
câbles d'alimentation.
Le thermostat de régulation et le thermostat de sécurité sont intégrés dans le blocsol : en cas de
défaillance de la carte de régulation, un fonctionnement de secours peut-être obtenu en
positionnant l'interrupteur sur 1 : la résistance est alors commandée par le thermostat de secours
intégré avec le thermostat de sécurité.
NB : pour ce mode de fonctionnement de secours, régulateur à l'arrêt, il faut néanmoins que les
bornes « d'alimentation régulation » du bornier soient alimentées pour pouvoir activer le relais de
puissance.
Une fois réparée, repositionner l'interrupteur sur 0 pour un pilotage optimal opéré par le
régulateur.
En cas de montée en température importantes dans le ballon (>95°C), le thermostat de sécurité
thermique déclenche et il faut le réarmer manuellement en appuyant sur l'indicateur rouge pour
autoriser de nouveau l'alimentation de la résistance électrique. Un déclenchement à répétition
hors période de fort ensoleillement peut être causé par la résistance électrique et doit donc être
signalé à l'installateur.
Pour obtenir un fonctionnement en heures creuses/heures pleines, EJP ou Tempo : la détection
automatique (pas besoin de câblage depuis le compteur électrique) des HC/HP ou EJP au
niveau du paramètre utilisateur (Cf §8.6.1) « CDRL » est activée par défaut : voir synoptique ci-
dessous pour procédure de configuration au démarrage de l'installation.
NB : Sur les anciennes versions de régulateur (avant 2008), il faut ramener le contact tarifaire du
compteur de votre fournisseur d'énergie électrique (ex : EDF) (contact sec) sur le bornier du blocsol.
CDRL :
Code relais EDF pour définition plages tarifaires :
0 : utilisation entrée contact sec EDF pour gestion tarifaire
/ : détection auto HC/HP et EJP (pas besoin de l'entrée contact sec EDF)
A BC D E Y : codes tarifaires plage HC/HP selon abonnement client (pas
besoin de l'entrée contact sec EDF)

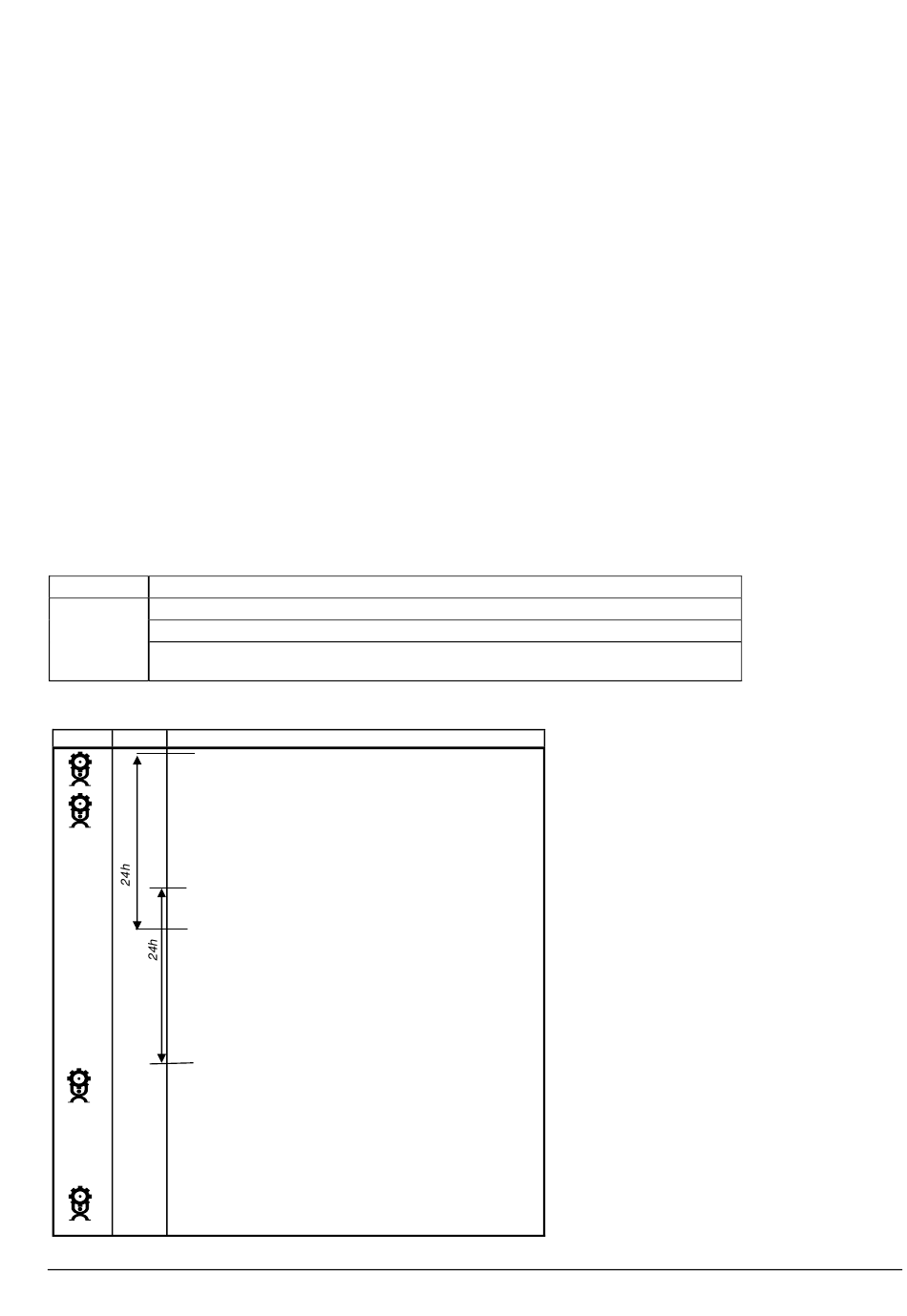

Synoptique détection automatique des codes tarifaires (Fonctionnalité disponible en France
Actions
Temps
Description
Mise sous tension
Enclencher dérogation chauffage Eau Chaude en heures
pleines afin d'assurer le confort pendant la phase
d'apprentissage : mode forcé 1, retour automatique en mode
normal au prochain passage en HC
Premier passage à 6h00 depuis mise sous-tension :
démarrage apprentissage des horaires des codes tarifs
2e passage à 6h00
Consultation des horaires des codes tarifs, au maximum
48h après la mise sous-tension:
En comparant les horaires des différents codes tarif appris par
le régulateur (accès via Menu Infos ) avec les horaires
figurants sur une facture du fournisseur d'énergie : identifier le
code tarif de l'installation (A, B/C, D, E ou Y)
Indiquer au régulateur le code tarif précédemment identifié en
renseignant le paramètre "CDRL" du menu utilisateur
BLOCSOL ECS 400
uniquement) :
- page 9 -
