Félicitations pour l'achat de ce chauffe-eau solaire BLOCSOL ECS 400 ! : toute l'équipe CLIPSOL vous
remercie pour votre confiance et nous espérons que ce produit vous apportera satisfaction dans votre
démarche d'économie d'énergie et de protection de l'environnement.
1. AVERTISSEMENT
L'installation d'un chauffe-eau solaire doit se faire par un personnel qualifié
réglementations en vigueur:
–
dans le respect du DTU - Plomberie 60-1 additif 4 (NFP 40-201ou RGIE)
–
le branchement électrique doit être conforme aux indications figurant au paragraphe correspondant,
selon la norme NFC 15-100
De plus, la réalisation d'installation solaire doit être effectué par un installateur ayant reçu une formation
spécifique et ayant un agrément Qualisol en cours de validité .
Le produit Blocsol ECS 400 ne doit être ni stocké ni installé à l'extérieur, exposé aux intempéries mais
dans un local ne présentant pas de risque de gel en fonctionnement.

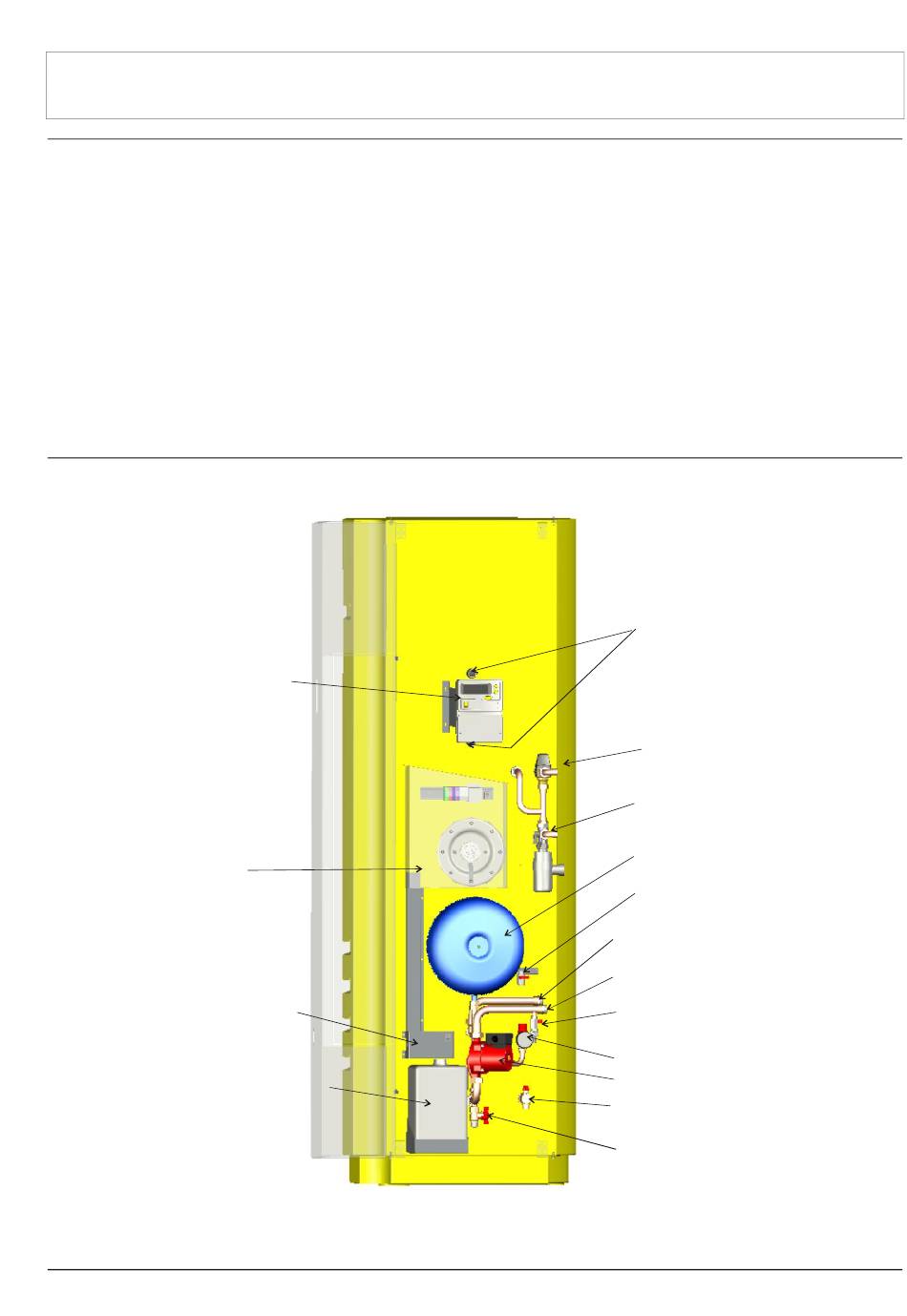

2. PRESENTATION DU BLOCSOL ECS 400
Régulateur
Trappe de visite
+Accès espace
appoint électrique:
connexions et
résistance
Pompe électrique
Bidon de récupération
fluide caloporteur
BLOCSOL ECS 400
conformément aux
Raccordement
échangeur
hydraulique
d'appoint 3/4"M
Mitigeur
Distribution EC 3/4"M
Groupe de
sécurité sanitaire
Alimentation EF 3/4"M
Vase d'expansion
Vanne de purge
capteur
Retour Capteur Chaud
3/4"M
Départ Capteur Froid
3/4"M
Vanne de remplissage
circuit primaire
Soupape/manomètre
Circulateur ECS solaire
Vanne de vidange
eau sanitaire
Vanne de vidange
circuit primaire
- page 3 -
