Manuel d'utilisation Power-Elec-6

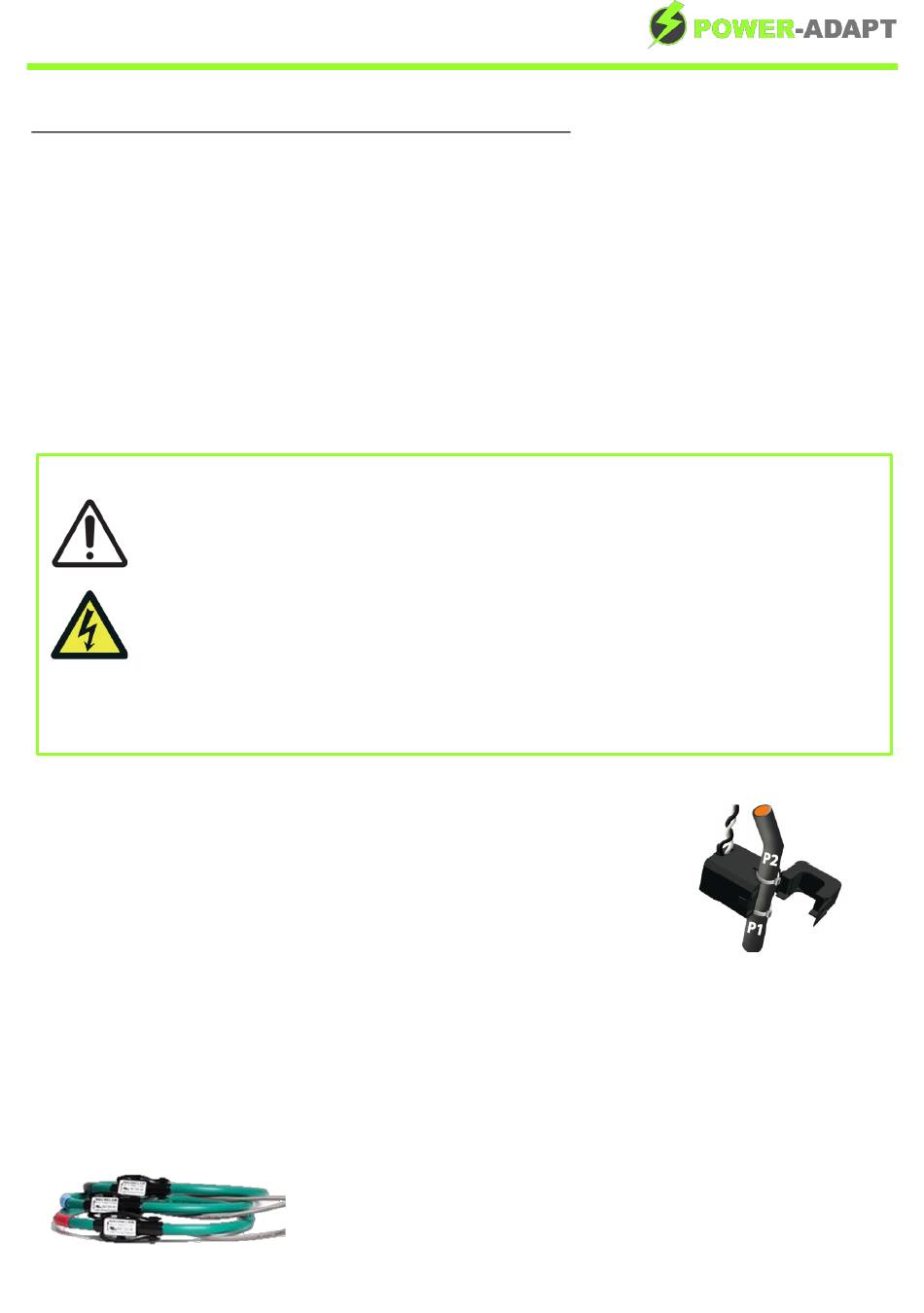

3.3 Raccordements pour la mesure d'intensité
Deux options sont proposées dans la gamme Power-Adapt pour réaliser la mesure de courant
selon l'intensité maximale à mesurer et selon la section des conducteurs de courant en place :
A. Transformateurs de courant ou B. Boucles Rogowski.
Ces dispositifs sont câblés par groupes de trois et connectables à la centrale Power-Elec-6 via un
connecteur RJ45. Un groupe RJ45 permet donc de mesurer un départ triphasé ou trois départs
monophasés.
La centrale Power-Elec-6 dispose de 6 entrées RJ45, ce qui permet la mesure de 18 courants
maximum en monophasé ou 6 en triphasé en licence standard.
Les dispositifs de mesure d'intensité sont à placer autour des conducteurs de courant comme
indiqué ci-dessous. L'extrémité RJ45 peut être raccordée à l'une des 6 entrées disponibles sur la
centrale Power-Elec-6.
Utiliser exclusivement les transformateurs de courant et tores Rogowski listés en
•
annexe. Les entrées RJ45 d'acquisition courant ne sont pas prévues pour être
connectées à des transformateurs à sortie en courant.
Utiliser uniquement des capteurs de courant dont la valeur assignée de courant
●
correspond au courant maximal du circuit mesuré.
Ne pas connecter les capteurs de courant sur des circuits situés en catégorie de
●
surtension IV ou plus.
Il est interdit de brancher sur les entrées RJ45 un réseau de télécommunication.
•
Cela pourrait provoquer la mise sous tension dangereuse des parties accessibles
du produit en cas de surtension sur le réseau de télécommunication.
A. Utilisation de transformateur de courant
ouvrant
Les transformateurs de courant ouvrants (pinces) peuvent être
clipsés autour des conducteurs de courant. Il n'est pas nécessaire
de consigner l'installation. Les pinces se ferment avec un double
clipse (il faut entendre 2 clics). Il convient de respecter l'ordre des
phases, les pinces d'un groupe RJ45 étant numérotées de 1 à 3.
La pince peut ensuite être correctement positionnée sur son câble au moyen de colliers
plastique, à serrer de part et d'autre de la pince, au moyen des petits ergots prévus à cet effet
(cf. illustration ci-contre).
Remarque : le sens de montage des pinces est indiqué sur le côté de celle-ci, le sens de la flèche
doit être orienté de la source vers l'équipement. Le détail de la spécification du câblage RJ45
figure en annexe.
B. Utilisation de boucle Rogowski
Les boucles Rogowski peuvent être clipsées autour des
conducteurs de courant. Il n'est pas nécessaire de consigner
l'installation. Essayer de centrer au maximum le câble dans le
tore.
7
