Manuel d'utilisation Power-Elec-6
4. Paramétrage
4.4 Configuration des départs électriques en licence standard

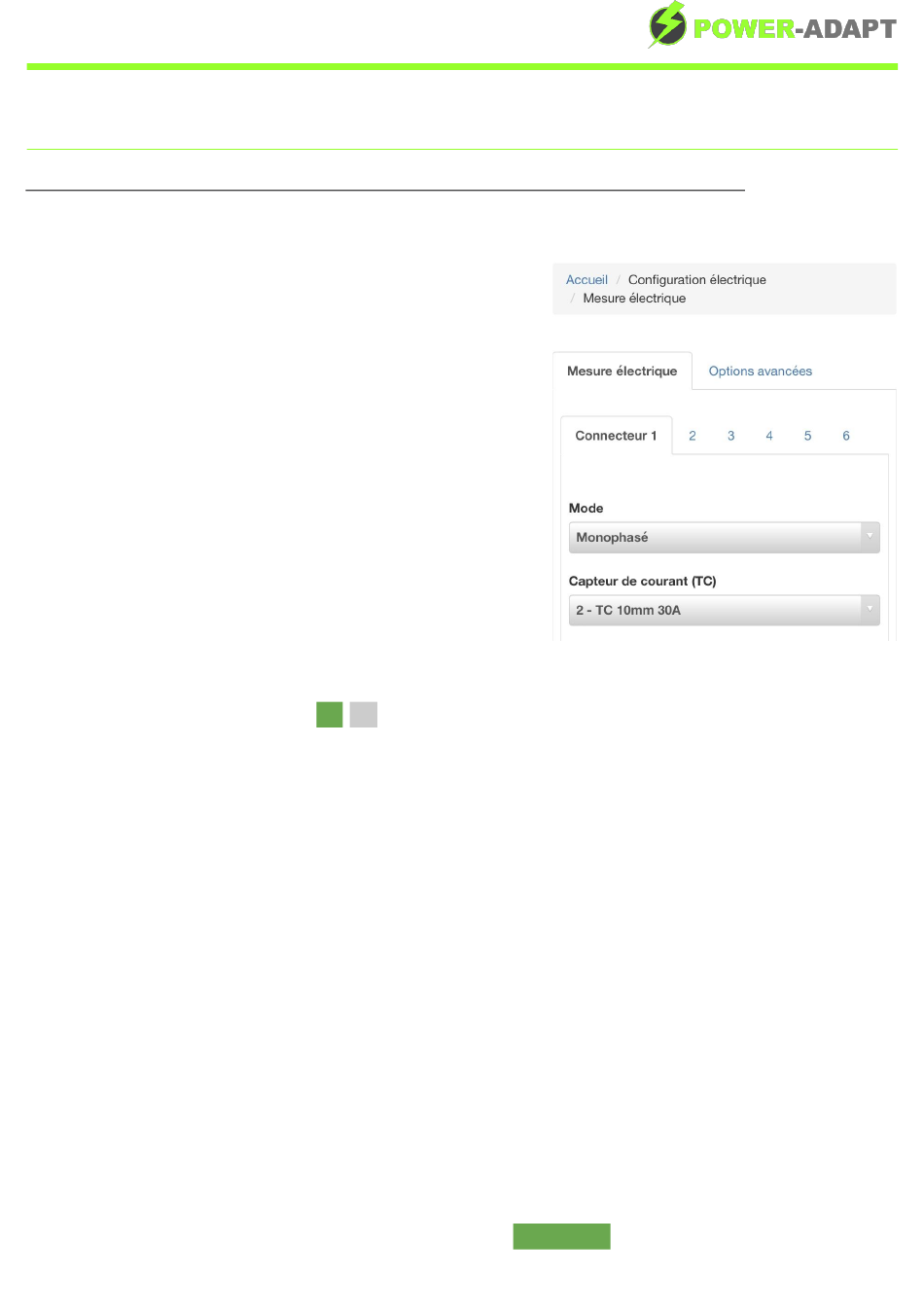

Cliquer sur l'onglet "Mesure Électrique" pour accéder à la configuration des 6 connecteurs:
Choisir le mode du connecteur
▪
-
Monophasé
-
Triphasé (ou avec Neutre)
-
Triphasé équilibré (ou avec Neutre)
-
Triphasé avec transformateur de potentiel
Sélectionner le capteur de courant (TC) correspondant:
▪
-
TC 10mm 5A
-
TC 10mm 30A
-
TC 10mm 70A
-
TC 16mm 100A
-
TC 24mm 200A
-
TC 36mm 400A
-
Tore souple Rogowski
Activer le départ via le bouton
▪
alphanumériques [0-9] [a-z] [A-Z] SANS CARACTÈRES SPÉCIAUX (exception pour le caractère
espace).
Modifier le sens du capteur de courant si le transformateur de courant a été montée à l'envers
▪
Préciser le coefficient multiplicateur de courant. A utiliser lorsque le départ est distribué par
▪
plusieurs câbles et que la mesure se fait sur un seul câble. Le coefficient multiplicateur
correspond au nombre de câble (Pour un seul câble mesuré, la valeur est 1).
Sélectionner la phase pour la voie associée:
▪
-
En mode Triphasé équilibré/Monophasé: La phase sélectionnée correspond à celle mesurée
par le transformateur de courant de la voie
Par exemple: Pour le circuit monophasé alimenté sur la phase 1 et configuré sur le connecteur 2 voie
3, sélectionnez la phase 1 qui est mesurée par le transformateur de courant 3 du connecteur 2.
Préciser le coefficient multiplicateur de courant. A utiliser lorsque le départ est distribué par
▪
plusieurs câbles et que la mesure se fait sur un seul câble. Le coefficient multiplicateur
correspond au nombre de câble (Pour un seul câble mesuré, la valeur est 1).
Si besoin, initialiser la valeur de l'offset d'index d'énergie active et réactive avant de commencer les
▪
mesures électriques (Option facultative. Par défaut, les index d'énergies sont initialisés à 0)
Valider la configuration du connecteur via le bouton "Enregistrer"
▪
On/Off
et saisir le nom du départ associé
en utilisant des caractères
