Manuel d'utilisation Power-Elec-6
4. Paramétrage
4.5 Configuration des départs électriques en licence expert
A. Schéma de configuration des connecteurs
Dans la version Expert, la configuration des connecteurs dépend du nombre de circuit triphasé
mesuré par la centrale Power-Elec et du nombre de connecteur activé par la licence.

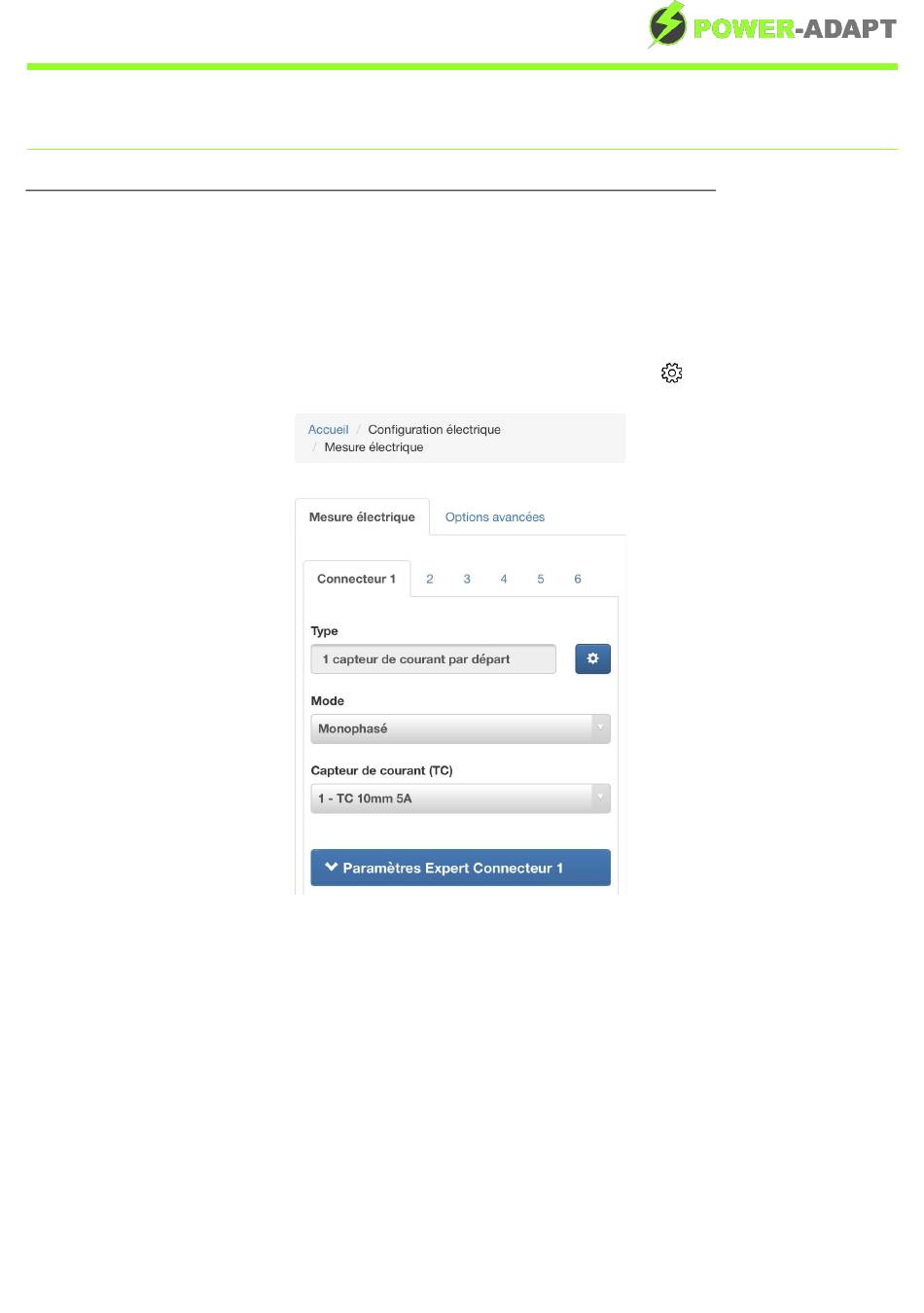

Le schéma de configuration des connecteurs est visible dans le menu "Configuration électrique"
sous l'onglet "Mesure électrique", en cliquant sur le bouton de réglage
Par principe, lorsqu'un circuit triphasé est mesuré, il s'agira d'un circuit utilisant 3 capteurs de
courant pour ce départ électrique. A l'inverse, pour un circuit monophasé ou triphasé équilibré, on
parlera de circuit avec 1 capteur de courant pour ce départ électrique.
Avant de commencer à configurer les départs électriques pensez toujours à réserver en priorité les
premiers connecteurs 1 à 6 aux circuits triphasés (ou avec Neutre ou avec transformateur de
potentiel).
dans le champ "Type".
