Manuel d'utilisation Power-Elec-6
2. Présentation générale

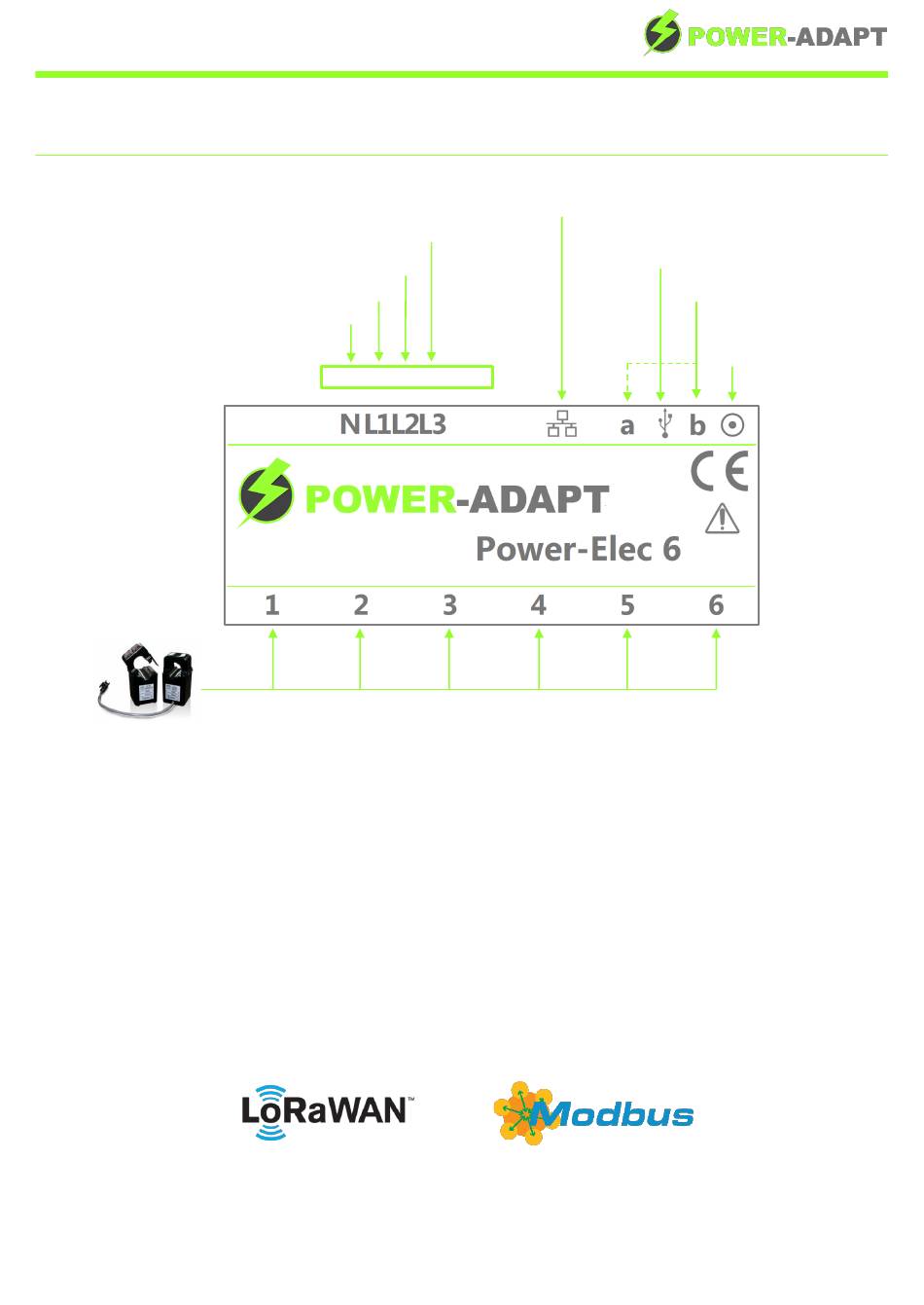

Fil de mesure tension phase 3
Fil de mesure tension phase 2
Fil d'alimentation & mesure tension phase 1
Fil d'alimentation & tension de neutre
La centrale Power-Elec 6 est une solution de sous-comptage électrique communicante pouvant
mesurer jusqu'à 6 départs triphasés ou 18 départs monophasés, selon la licence standard ou
expert, dans la même armoire électrique (ou une combinaison des deux), ce qui en fait un outil
idéal pour le sous-comptage. Elle assure les fonctions de compteur d'énergie électrique (énergie
active, réactive, facteur de puissance) et intègre des interfaces de communication vers une
solution de supervision.
Elle génère son propre réseau Wi-Fi afin de permettre sa configuration depuis un micro-
ordinateur ou un smartphone de manière simple et rapide.
Selon la configuration, les données de comptage et les indicateurs experts sont transmis en
Modbus TCP via l'interface Ethernet ou en sans fil selon la spécification LoraWAN.
Les principaux avantages de la solution sont une optimisation de place dans les armoires, un gain
de temps à l'installation et une réduction des coûts.
Bornier 4 points
Connecteurs de capteurs d'intensité :
6 entrés RJ45 pour 6 départs triphasés ou 18 départs monophasés
Port Ethernet
Port USB (réservé pour usages futurs)
2 diodes d'état
Antenne SMA
Connecteur
