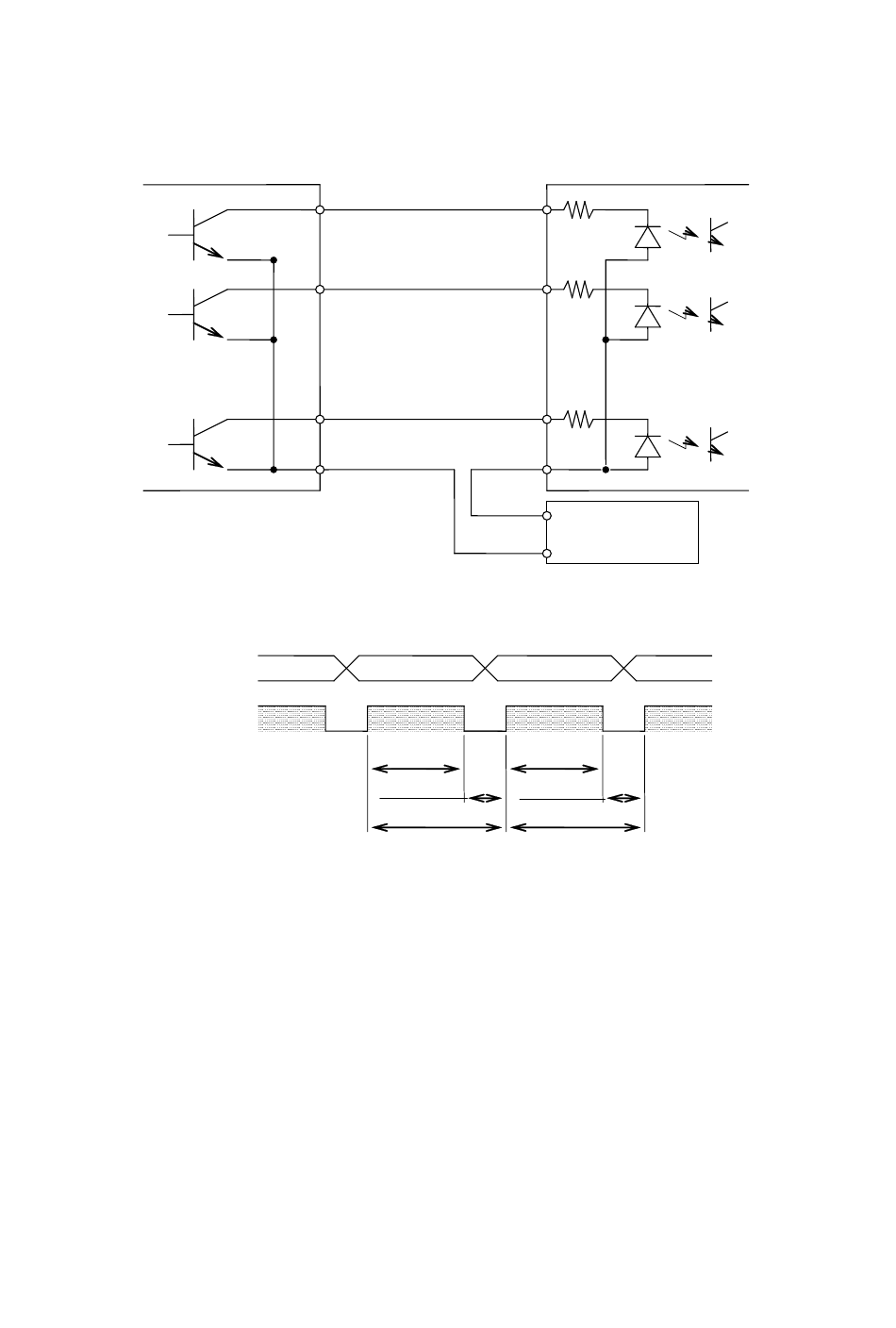

(4) Exemple de câblage pour la sortie BCD
Le diagramme ci-dessous indique un exemple de câblage pour le type de sortie NPN. Pour le type de
sortie PNP, reportez-vous au câblage indiqué dans la section « 6-4. Câblage des sorties. »
CEU5B-* sortie BCD
(pour type de sortie NPN)
Caractéristique de sortie : collecteur ouvert
(5) Chronogramme de sortie
Données
de la sortie
BCD
Sortie
DATA VALID
Les données sont utilisables lorsque « DATA VALID » est activée. Les sorties BCD sont en permanence
envoyées selon le chronogramme ci-dessus.
Ｄ０
Ｄ１
・
・
・
・
・
・
Ｄ２３
ＣＯＭ
Maxi : 30 Vcc, 15 mA
Donnée 1
40 ± 3 ms
24 ± 3 ms
(pour entrée photo-coupleur)
ＩＮ
ＩＮ
ＩＮ
ＣＯＭ
＋２４Ｖ
０Ｖ
Donnée 2
40 ± 3 ms
24 ± 3 ms
64 ± 3 ms
64 ± 3 ms
－ 41 －
Partie d'entrée API
(
)
(
)
(
)
