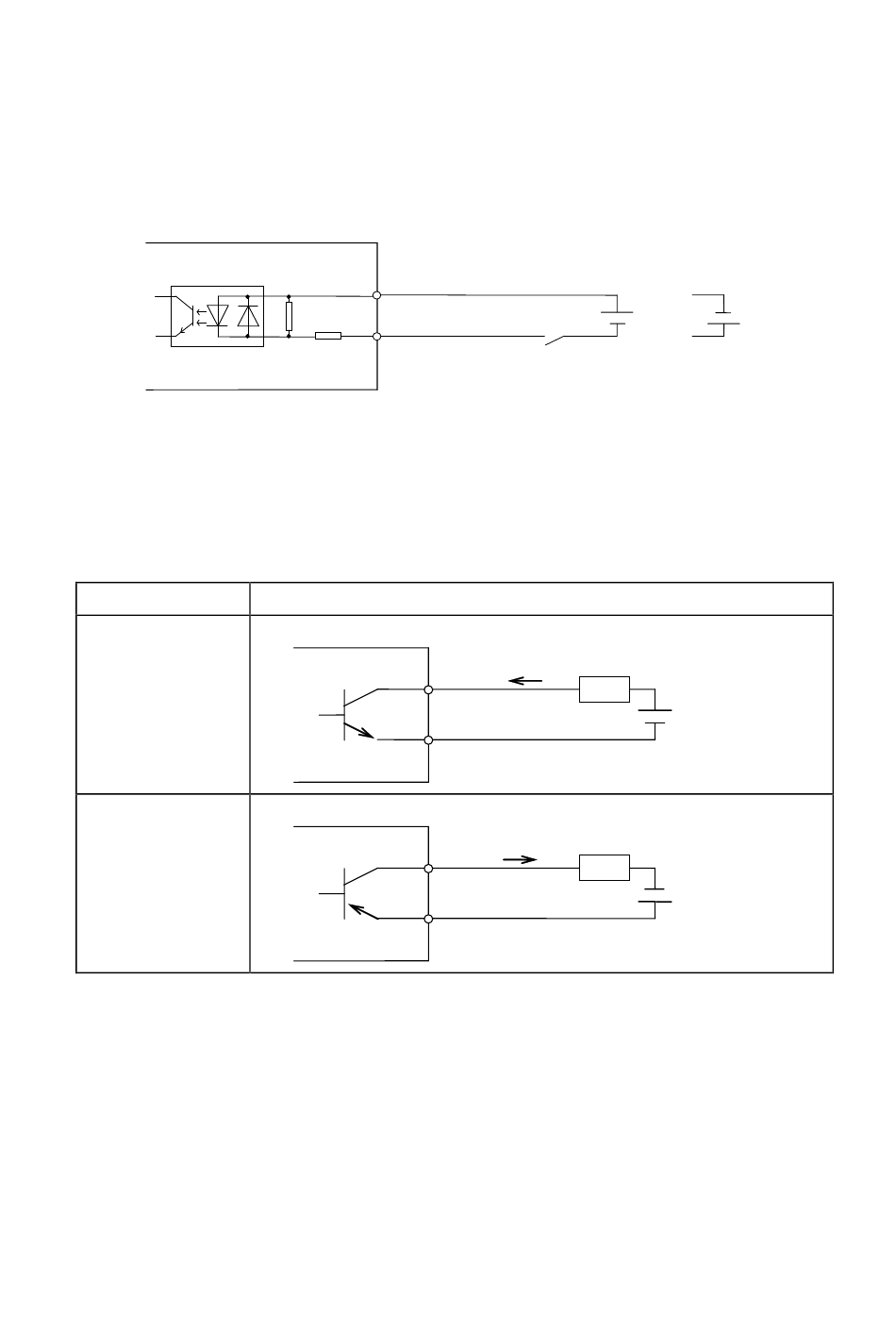

6-3. Câblage des signaux de contrôle (réinitialisation, maintien et sélection de banc)
Le système de pilotage des entrées doit pouvoir fournir 15 mA minimum. La durée du signal pour
l'entrée d'initialisation doit être de 10 ms minimum. La sélection de banc et la fonction « maintien »
sont valides durant tout le temps d'activation de l'entrée correspondante. La borne COM est commune à
toutes les entrées de signal (type NPN ou PNP). Utilisez une alimentation 24Vcc ou 12Vcc et raccordez
la borne COM au négatif/0V (type PNP) ou positif (type NPN).
CEU5 Entrée de contrôle
6-4. Câblage des sorties (sortie prédéfinie et sortie arrêt vérin)
Le schéma suivant indique le câblage des sortie prédéfinie (OUT 1 à 5) et d'une sortie arrêt
vérin (S. STOP) avec deux types de sortie : NPN et PNP.
Modèle
CEU5
CEU5B
CEU5-D
CEU5B-D
CEU5P
CEU5PB
CEU5P-D
CEU5PB-D
COM
１ｋΩ
Entrée de signal de
(réinitialisation, maintien
２．２ｋΩ
et banc selection)
Transistor NPN (Sortie de collecteur ouvert)
Transistor PNP (Sortie de collecteur ouvert)
－ １３ －
contrôle
Tension (24Vcc ou 12Vcc)
Câblage
50 mA maxi
OUT
Charge
COM
(50 mA maxi)
OUT
Charge
COM
Ou
Tension
(30Vcc maxi)
Tension
(30Vcc maxi)
