Note 1 : La réinitialisation doit être réalisée lorsque le vérin est à l'arrêt.
Note 2 : Le temps de réponse à l'activation de la sortie est de 5 ms maxi
(sortie normale et tous les types de sortie).
Note 3 : Le temps de réponse à la retombée de la sortie est de 5 ms maxi (en sortie normale et type de sortie).
(COMPARAISON uniquement).
Note 4 : Le temps de réponse pour la retombée des sorties lors de l'entrée d'initialisation est d'environ 30 ms.
Note 5 : La sortie 1-SHOT est fixée à 100 ms.
Note 6 : Le temps d'attente pour l'activation de la sortie « arrêt vérin » peut être réglé par intervalles de 0,1
seconde dans le menu STOP (mode fonction).
Note 7 : La procédure de réinitialisation prend environ 300 ms à partir de l'entrée d'initialisation. Le comptage
après réinitialisation ne devrait reprendre qu'après 350 ms minimum à partir de l'entrée
d'initialisation. La durée du signal d'initialisation doit durer entre 10 ms et 100 ms. Pour un temps
d'entrée plus long, la procédure prend environ 150 ms (dès la demande de réinitialisation) et augmente
le temps total. Par conséquent, le temps d'initialisation le plus court est de 300 ms et sera plus long en
fonction de la durée du signal de réinitialisation.

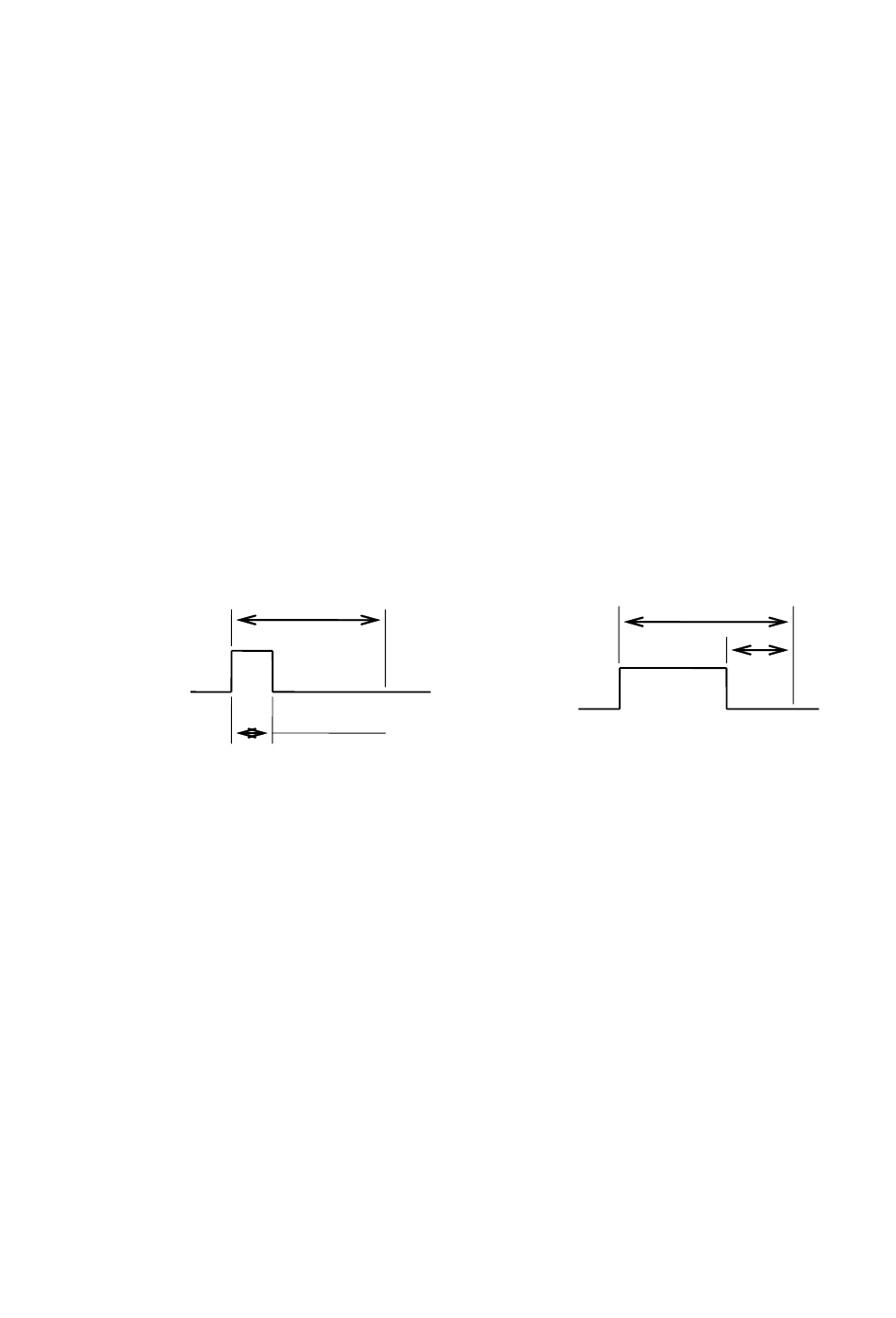

[Temps d'entrée de réinitialisation : 10 ms à 100 ms]
Signal de
réinitialisation
Note 8 : Réinitialisation dans la communication RS-232C
Lorsqu'une commande de réinitialisation est reçue, une réponse est envoyée du CEU5. CEU5 est prêt pour
le comptage deux secondes après l'envoi de la réponse. Aussi, le comptage ne devrait commencer que 2
secondes minimum après la réception de la réponse.
Note 9 : Initialisation à la mise sous tension
1 seconde après la mise sous tension, l'alimentation est stabilisée et la procédure de vérification des
dysfonctionnements comme par exemple la vérification de mémoire est réalisée. Le CEU5 est prêt pour le
comptage environ 2,5 secondes après la mise sous tension. Le comptage ne devrait commencer que 3
secondes minimum après la mise sous tension.
Note 10 : Délai de la sortie binaire
La sortie binaire est retardée de 30 ms maxi. La lecture de la sortie binaire ne devrait être réalisée que
lorsque la sortie d'arrêt du vérin est activée.
Temps de procédure
de réinitialisation
300ms
ON
10～100ms
[Temps d'entrée de réinitialisation plus long ]
Signal de
réinitialisation
－ 26 －
Temps de procédure de
réinitialisation
150ms
(temps d'entrée de
réinitialisation + 150 ms)
ON
OFF
