Le CEU5 possède les caractéristiques suivantes.
(1) Fonction multiplication

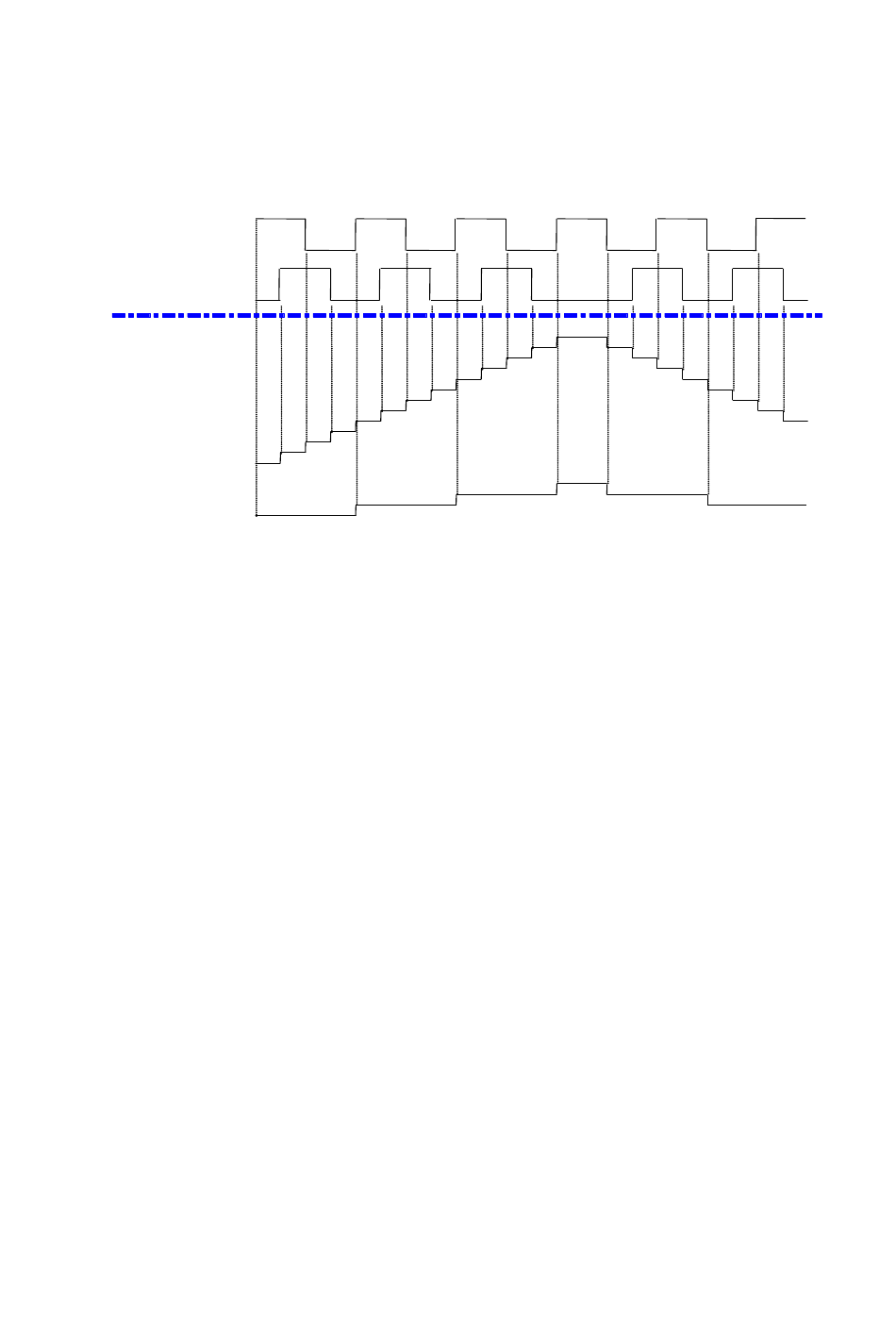

Les impulsions peuvent être multipliées par quatre, deux ou comptées telles quelles. La multiplication
apporte une résolution de mesure plus élevée et améliore la précision du point d'origine. Le schéma
suivant indique la relation entre le comptage avec multiplicateur x4 et sans multiplicateur.
Impulsion
phase A
Impulsion
phase B
Comptage
Multiplicateur
x 4
Multiplicateur
x 1
＊ Multiplicateur × 1 : utilisez des signaux d'entrée quadrature pour un comptage bidirectionnel.
＊ Multiplicateur × 4 : utilisez des signaux d'entrée en quadrature pour compter les fronts de « A » et
(2) Permutation du type d'entrée : A/B en quadrature ou entrée d'impulsion individuelle UP/ DOWN.
Permet d'utiliser des encodeurs avec sortie en quadrature A/B ou sortie impulsion individuelle UP/
DOWN.
(3) Fonction échelle
Fonction permettant à l'utilisateur de régler la valeur de chaque impulsion (valeur qui sera ajoutée ou
soustraite au compteur).
(4) Réglage des tolérances pour les seuils prédéfinis
Des limites supérieures et inférieures peuvent être réglées individuellement à chaque valeurs
prédéfinies. Chaque valeur réglée peut être soit positive soit négative. Par exemple, les tolérances de +
0,04 et + 0,01 peuvent être entrées comme dans les indications de tolérance dans les schémas.
(5) Fonctions banc (4 canaux)
Il est possible de visualiser l'état de 5 seuils simultanément en utilisant la fonction de « banc » : les
seuils prédéfinis sont regroupés en 4 groupes (appelé banc) de 5 et peuvent être sélectionné par entrées
externe (sur le bornier). Reportez-vous à « Correspondance de banc et terminaux de banc lors de la
connexion » sur la page suivante.
(6) Sortie binaire (31 points)
Les sorties codent le numéro du banc en binaire, permettent d'utiliser jusqu'à 31 seuils. Cependant, un
seul seuil peut être indiqué par ces sorties (dans ce cas, le numéro du seuil actif le plus bas est transmis
aux sorties). Fonctionnement des sorties de ce type en mode comparaison uniquement.
