Composants du lyophilisateur pilote Triad
Identifier le lyophilisateur livré dans le tableau ci-dessous. Vérifier que les
composants énumérés sont présents et ne sont pas endommagés.
Si un ou plusieurs composant(s) est (sont) manquant(s), contacter immédiatement
Fisher Scientific Bioblock.
Référence
7400030
7400040
Plus les éléments suivants :
Référence
7373300
1342100
7373436
1488800
1291000
Installation du lyophilisateur pilote Triad
Orientation des composants et connexion des tuyaux
Laisser un minimum de 7,5 cm (3") entre l'arrière du lyophilisateur et la paroi la plus
proche et entre les côtés du lyophilisateur et les parois les plus proches. Tout obstacle
au passage d'air à travers l'appareil pendant son fonctionnement peut altérer ses
performances.
Installer la pompe à vide à proximité du raccord de vide à l'arrière de l'appareil. Fixer
le tuyau fourni sur le raccord à l'aide du collier de serrage fourni. Fixer l'autre
extrémité du tuyau au raccord d'entrée de la pompe à vide. Fixer avec le collier de
serrage fourni. Le tuyau peut être coupé à la longueur désirée pour obtenir des
courbes larges sans coudes.
Raccorder le cordon d'alimentation de la pompe à vide sur la prise à l'arrière de
l'appareil. Si le cordon de la pompe à vide n'est pas équipé d'une fiche femelle IEC,
remplacer l'extrémité du cordon par la fiche IEC femelle fournie avec l'appareil
(référence 1291000).

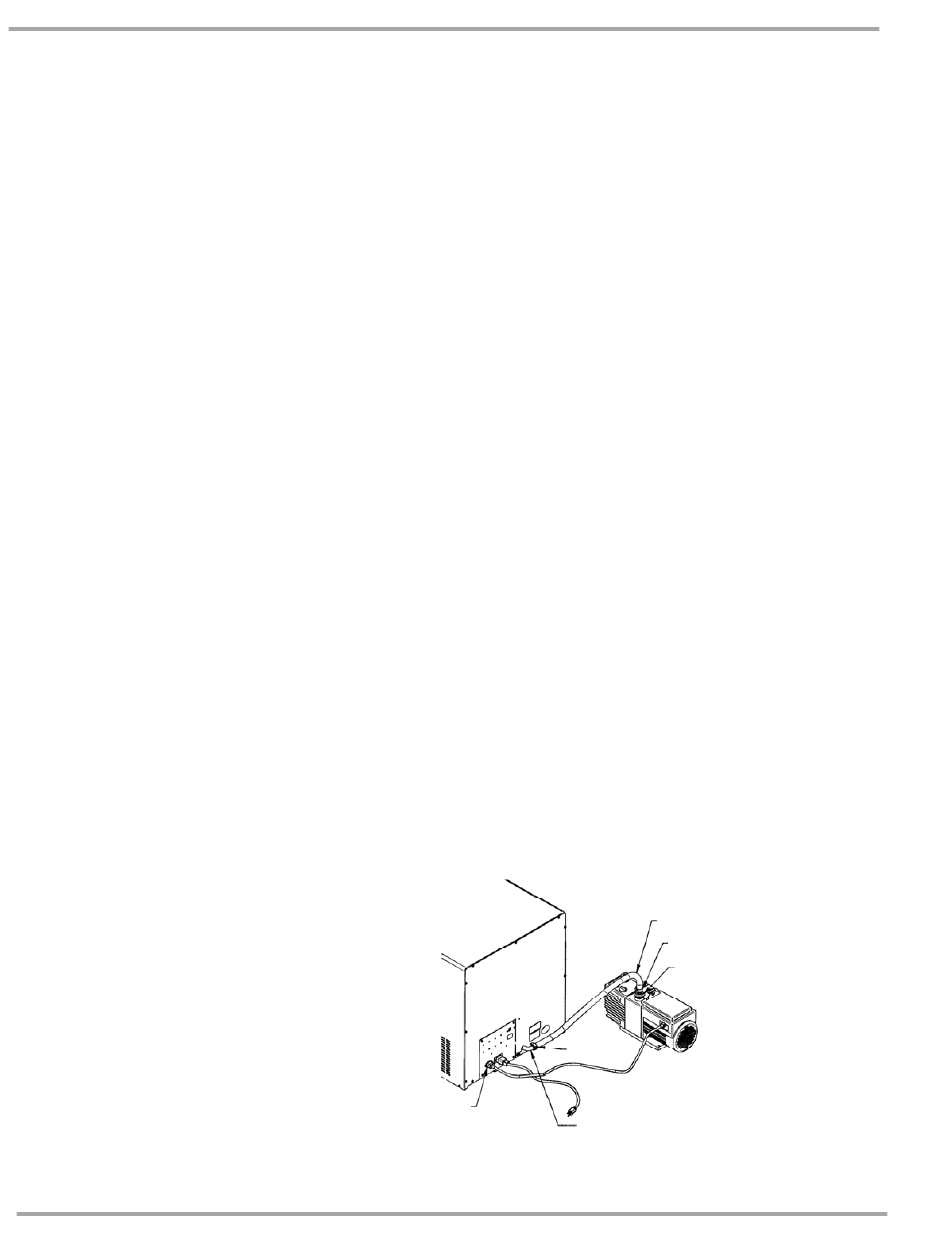

Figure 1
12
Description du produit
Lyophilisateur pilote Triad – 230 V, 50 Hz
Lyophilisateur pilote Triad – 230 V, 60 Hz
Qtté
Description du composant
1
Manuel d'instructions
1
Cordon d'alimentation – 230 V
1
Tuyau
2
Collier de serrage
1
Fiche femelle IEC
PRISE DE
COURANT IEC
POUR VIDE
TUYAU DE VIDE
COLLIER
RACCORD
D'ENTRÉE DE LA
POMPE À VIDE
COLLIER
RACCORD POUR
VIDE
