Manuels Connexes pour Siemens RUGGEDCOM RS910W
Sommaire des Matières pour Siemens RUGGEDCOM RS910W
- Page 1 Avant-propos Introduction Installation de l'appareil RUGGEDCOM RS910W Gestion de l'appareil Ports de communication Caractéristiques techniques Guide d'installation Certification 01/2019 RC1031-FR-08...
-
Page 2: Exclusion De Responsabilité
être photocopiée, reproduite ou traduite dans une autre langue sans l'autorisation écrite préalable de Siemens Canada Ltd. Exclusion de responsabilité Siemens a vérifié la conformité du contenu du présent document avec le matériel et/ou le logiciel qui y sont décrits. Toutefois, il peut y avoir des écarts entre le produit et la documentation. -
Page 3: Contacter Siemens
RUGGEDCOM RS910W Guide d'installation Pour obtenir des précisions sur la garantie, veuillez vous rendre sur https://www.siemens.com/ruggedcom ou contactez un représentant du service client de Siemens. Contacter Siemens Adresse Téléphone E-mail Siemens Canada Ltd Sans frais : 1 888 264 0006 ruggedcom.info.i-ia@siemens.com Secteur Industry Tél : +1 905 856 5288... - Page 4 RUGGEDCOM RS910W Guide d'installation...
-
Page 5: Table Des Matières
RUGGEDCOM RS910W Guide d'installation Table des matières Table des matières Avant-propos ....................Alertes .............................. vii Documents connexes ......................... viii Accès à la documentation ........................viii Formation ............................viii Assistance client ..........................viii Chapitre 1 Introduction ..................... 1.1 Caractéristiques essentielles ......................2 1.2 ... - Page 6 RUGGEDCOM RS910W Table des matières Guide d'installation Chapitre 4 Ports de communication ................. 4.1 Ports Ethernet cuivre ........................22 4.2 Ports Ethernet à fibre optique ...................... 23 4.3 Ports Ethernet sans fil ......................... 24 4.3.1 Standards sans fil gérés ....................24 4.3.2 Caractéristiques radio ....................... 24 4.3.3 Attributions de canal pour IEEE 802.11b/g .................
-
Page 7: Avant-Propos

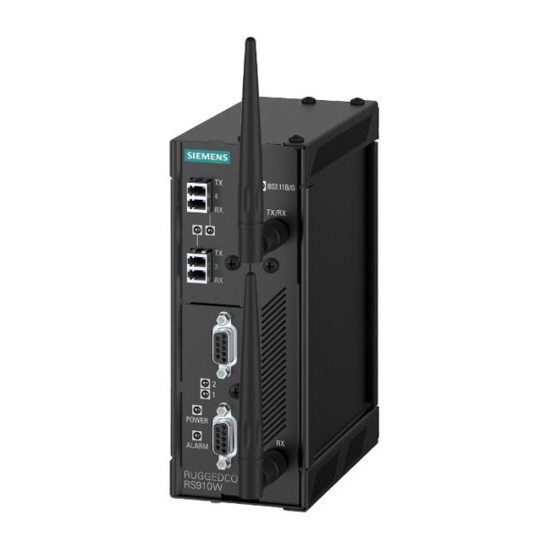

Avant-propos Avant-propos Ce guide décrit le RUGGEDCOM RS910W. Il présente les principales caractéristiques de l'appareil, son installation, sa mise en service et d'importantes spécifications techniques. Il est destiné au personnel d'assistance technique réseau responsable de l'installation, de la mise en service et de la maintenance de l'appareil. -
Page 8: Documents Connexes
Siemens. Assistance client L'assistance client est disponible 24 heures sur 24, 7 jours sur 7, pour tous les clients Siemens. Pour bénéficier de l'assistance technique ou obtenir des informations d'ordre général, contactez l'Assistance client Siemens par l'un des moyens suivants :... - Page 9 Installez l'appli Industry Online Support de Siemens AG sur n'importe quel appareil mobile fonctionnant sous Android, Apple iOS ou Windows et : • Accédez à toute la bibliothèque de documentation d'aide de Siemens, y compris aux FAQ et manuels • Transmettez une demande SR ou vérifiez l'état d'une SR existante.
- Page 10 RUGGEDCOM RS910W Avant-propos Guide d'installation Assistance client...
-
Page 11: Introduction
à IEEE 802.11b/g. Ceci permet au RUGGEDCOM RS910W de transférer des données pour les appareils Ethernet et à port sériel connecté via un point d'accès sans fil installé. Le RUGGEDCOM RS910W peut atteindre des flux de données sans fil allant jusqu'à 54 Mbits/s dont la largeur de bande est disponible pour le volume combiné de trafic de l'appareil provenant de deux ports série et de deux ports Ethernet. -
Page 12: Caractéristiques Essentielles
• Homologation de sécurité CSA/UL 60950-1 jusqu'à 85 °C (185 °F) Section 1.2 Description Le RUGGEDCOM RS910W propose de nombreux ports, contrôles et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. Caractéristiques essentielles... -
Page 13: Outils Et Matériel Requis
Borniers enfichables pour la connexion d'une ou de plusieurs sources d'alimentation. Pour plus d'informations, voir Section 2.7, « Connexion de l'alimentation » Section 5.1, « Caractéristiques techniques de l'alimentation électrique ». Section 1.3 Outils et matériel requis Les outils et le matériel suivants sont nécessaires pour installer le RUGGEDCOM RS910W : Outils et matériel requis... -
Page 14: Mise Hors Service Et Mise Au Rebut
électrique transitoire, mais la récupération est automatique. Pour Siemens, il n'est pas non plus recommandé d'utiliser des ports Ethernet cuivre comme interfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à... -
Page 15: Câbles À Fibres Optiques Pris En Charge
RUGGEDCOM RS910W Chapitre 1 Guide d'installation Introduction Section 1.5.1 Câbles à fibres optiques pris en charge Les câbles à fibres optiques suivants sont pris en charge dans les conditions indiquées. Distance (m) Longueur Largeur de bande Type de câble d'onde (nm) modale (MHz·km) - Page 16 Chapitre 1 RUGGEDCOM RS910W Introduction Guide d'installation Câbles à fibres optiques pris en charge...
-
Page 17: Installation De L'appareil
Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. Toute tentative de maintenance par des personnes non autorisées rend les garanties nulles et non avenues. Tous changements ou modifications effectués sans l’accord exprès de Siemens Canada Ltd peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 18: Procédure Générale
Installation de l'appareil dans des zones dangereuses Par sa conception, le RUGGEDCOM RS910W est conforme aux normes de sécurité pour emplacements dangereux de classe I, division 2 où l'on peut trouver des concentrations de gaz, vapeurs ou liquides inflammables, contrairement aux environnements de fonctionnement normaux. -
Page 19: Montage De L'appareil
Section 2.4 Montage de l'appareil Le RUGGEDCOM RS910W est conçu pour une flexibilité de montage et d'affichage maximale. Il peut être équipé d'adaptateurs permettant de l'installer sur un rail DIN symétrique de 35 mm (1.4 pouce) ou de le fixer sur un panneau. -
Page 20: Montage De L'appareil Sur Un Rail Din Symétrique
Chapitre 2 RUGGEDCOM RS910W Installation de l'appareil Guide d'installation REMARQUE Pour les dimensions détaillées de l'appareil sur un rail DIN symétrique ou sur un panneau, voir Section 5.8, « Dessins cotés ». SOMMAIRE • Section 2.4.1, « Montage de l'appareil sur un rail DIN symétrique »... -
Page 21: Montage De L'appareil Sur Un Panneau
Fixez les adaptateurs au panneau avec des vis #6-32 . Section 2.5 Connexion des antennes Le RUGGEDCOM RS910W prend en charge deux antennes dipôles pouvant faire l'objet d'une rotation à 360° autour du point de connexion et jusqu'à 90° à la jointure pour un positionnement optimal. REMARQUE Le produit RUGGEDCOM RS910W est expédié... -
Page 22: Connexion Du Relais D'alarme De Sécurité
Vous pouvez configurer la commande de la sortie du relais de sécurité avec ROS. Une application usuelle de ce relais est le signalement d'une alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations, voir le Manuel d'utilisation ROS pour le RUGGEDCOM RS910W. Procédez comme suit pour connecter le relais d'alarme de sécurité : Insérez le bornier du relais d'alarme de sécurité... -
Page 23: Connexion De L'alimentation
1. Contact à ouverture 2. Neutre 3. Contact à fermeture Section 2.7 Connexion de l'alimentation Le RUGGEDCOM RS910W peut être alimenté en courant par une alimentation CA/CC haute tension ou CC faible tension simple. IMPORTANT ! • Un disjoncteur CA de valeur nominale appropriée doit être installé pour le matériel 110/230 V CA. - Page 24 Chapitre 2 RUGGEDCOM RS910W Installation de l'appareil Guide d'installation ATTENTION ! Danger électrique ; risque d'endommagement de l'appareil. Ne pas connecter les câbles d'alimentation CA à un bornier d'alimentation électrique CC sous peine d'endommager l'alimentation électrique. ATTENTION ! Danger électrique ; risque d'endommagement de l'appareil. Avant de tester la rigidité diélectrique (HIPOT) dans le champ, retirez le câble tressé...
-
Page 25: Connexion D'une Alimentation Cc Basse Tension
Section 2.7.2 Connexion d'une alimentation CC basse tension RUGGEDCOM RS910W est équipé d'entrées d'alimentation électrique 24 ou 48 V, possède une protection de polarité inversée et des entrées d'alimentation électrique doubles permettant à l'appareil d'accepter des connexions redondantes à une alimentation électrique CC unique. - Page 26 Chapitre 2 RUGGEDCOM RS910W Installation de l'appareil Guide d'installation ± ± Figure 8 : Câblage du bornier : entrées d'alimentation CC simple 1. Borne positive 2. Borne négative 3. Borne de terre des ondes de choc 4. Câble de terre tressé Connectez le fil négatif de la source d'alimentation à la borne négative du bornier.
- Page 27 RUGGEDCOM RS910W Chapitre 2 Guide d'installation Installation de l'appareil ± ± ± ± Figure 9 : Câblage du bornier : entrées d'alimentation CC double 1. Borne positive 2. Borne négative 3. Borne de terre des ondes de choc 4. Câble de terre tressé En utilisant un câble tressé ou un autre câble de mise à la terre approprié, connectez la borne de terre contre les surtensions à...
- Page 28 Chapitre 2 RUGGEDCOM RS910W Installation de l'appareil Guide d'installation Connexion d'une alimentation CC basse tension...
-
Page 29: Gestion De L'appareil
RUGGEDCOM RS910W Chapitre 3 Guide d'installation Gestion de l'appareil Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. SOMMAIRE • Section 3.1, « Connexion à l'appareil » • Section 3.2, « Configuration de l'appareil » Section 3.1 Connexion à l'appareil Le chapitre suivant décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM ROS sur l'appareil. -
Page 30: Ports Ethernet
Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur de gestion et accédez aux interfaces console et Web RUGGEDCOM ROS par l'adresse IP de l'appareil. L'adresse IP par défaut d'usine pour le RUGGEDCOM RS910W est https://192.168.0.1. Chapitre 4, Ports de communication. -
Page 31: Ports De Communication
Guide d'installation Ports de communication Ports de communication Le RUGGEDCOM RS910W peut être équipé de différents types d'interfaces de communication pour améliorer ses capacités et ses performances. Figure 11 : Affectation de port 1. Ports 1 et 2 2. Ports 3 et 4 3. Port 9... -
Page 32: Ports Ethernet Cuivre
Guide d'installation Section 4.1 Ports Ethernet cuivre Le RUGGEDCOM RS910W prend en charge plusieurs ports Ethernet 10/100Base-TX qui permettent la connexion à des câbles standard à paire torsadée blindés ou non blindés de catégorie 5 (CAT 5) avec des connecteurs mâles RJ45. -
Page 33: Ports Ethernet À Fibre Optique
RUGGEDCOM RS910W Chapitre 4 Guide d'installation Ports de communication Caractéristiques techniques Pour les caractéristiques des ports Ethernet cuivre disponibles, voir Section 5.3, « Caractéristiques des ports Ethernet cuivre ». Section 4.2 Ports Ethernet à fibre optique Les ports Ethernet à fibre optique sont disponibles avec des connecteurs MTRJ (Mechanical Transfer Registered Jack), LC (Lucent Connector), SC (Standard ou Subscriber Connector) ou ST (Straight Tip). -
Page 34: Ports Ethernet Sans Fil
Section 4.3 Ports Ethernet sans fil Le RUGGEDCOM RS910W prend en charge un jeu facultatif de ports Ethernet sans fil conformes à IEEE 802.11 pour accéder à un WLAN (Wireless Local Area Network). En fonction des options sélectionnées, l'utilisation de l'appareil est autorisée soit en Amérique du Nord (États-Unis), soit dans l'Union européenne (UE), soit en Australie (AU), soit en Inde (IN). -
Page 35: Attributions De Canal Pour Ieee 802.11B/G
RUGGEDCOM RS910W Chapitre 4 Guide d'installation Ports de communication 79 mW (19 dBm) 802.11b 36 Mbits/s Flux de données 63 mW (18 dBm) 802.11b 48 Mbits/s Flux de données 40 mW (16 dBm) 802.11b 54 Mbits/s Flux de données sensibilité du récepteur À... -
Page 36: Ports Série
Guide d'installation Section 4.4 Ports série Le RUGGEDCOM RS910W prend en charge les ports série fibre ST (embout droit), RJ45 et DB9 qui peuvent tous fonctionner en mode RS232, RS485 ou RS422. REMARQUE Lors de la mise sous tension, le mode RS485 est activé par défaut pour tous les ports série. Chaque port peut être paramétré... -
Page 37: Ports Série Rj45 Rs232/Rs485/Rs422
RUGGEDCOM RS910W Chapitre 4 Guide d'installation Ports de communication Broche Mode RS232 Mode RS485 Mode RS422 RI (Pas de connexion) Blindage Terre du châssis Aucune terminaison interne n'est prévue. Connecté à l'intérieur. La borne commune est isolée. Toutefois, il y a un circuit de protection de tension transitoire entre la borne commune et la terre du châssis. -
Page 38: Ports Série Fibre Rs232/Rs485/Rs422
Chapitre 4 RUGGEDCOM RS910W Ports de communication Guide d'installation Section 4.4.3 Ports série fibre RS232/RS485/RS422 Le RS910W peut être équipé de ports série fibre RS232/RS485/RS422. Le système d'exploitation RUGGEDCOM ROS permet de paramétrer chaque port individuellement au mode RS232, RS485 ou RS422. Pour plus d'informations, voir le Manuel d'utilisation RUGGEDCOM ROS pour le RS910W. - Page 39 Ports de communication 120Ω 10nF 120Ω 10nF Figure 21 : Câblage du RS485 recommandé 1. RUGGEDCOM RS910W Appareil 2. (Prise de terre isolée) commune 3. Négatif 4. Positif 5. Blindage à la terre (connecté en un point unique) 6. Appareils RS485 (32 en tout) Raccordement de plusieurs appareils RS485...
- Page 40 Chapitre 4 RUGGEDCOM RS910W Ports de communication Guide d'installation Raccordement de plusieurs appareils RS485...
-
Page 41: Caractéristiques Techniques
RUGGEDCOM RS910W Chapitre 5 Guide d'installation Caractéristiques techniques Caractéristiques techniques Le présent chapitre présente les caractéristiques techniques importantes de l'appareil. SOMMAIRE • Section 5.1, « Caractéristiques techniques de l'alimentation électrique » • Section 5.2, « Caractéristiques techniques du relais d'alarme de sécurité » • Section 5.3, « Caractéristiques des ports Ethernet cuivre »... -
Page 42: Environnements Non Dangereux
Chapitre 5 RUGGEDCOM RS910W Caractéristiques techniques Guide d'installation Environnements non dangereux Tension d'entrée Valeur du Consommation de Type d'alimentation Isolation fusible interne courant maximale Minimum Maximum 88 V CC 300 V CC 3,15 A(T) 4 kV CA 10 W Haute tension 85 V CA... -
Page 43: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique
• La longueur maximale de segment dépend largement de facteurs tels que la qualité de la fibre et le nombre de patchs et d'épissures. Demander conseil à un représentant commercial Siemens au moment de déterminer les distances maximales des segments. -
Page 44: Caractéristiques Techniques Des Ports Série
Distance typique (km) Longueur d'onde optique (nm) Taille du câble 50/125 ou 62,5/125 Section 5.6 Environnement de fonctionnement Le RUGGEDCOM RS910W est conçu pour fonctionner dans les conditions ambiantes suivantes. Température ambiante de -40 à 85 °C (-40 à 185 °F) fonctionnement Température ambiante de stockage -40 à 85 °C (-40 à 185 °F) Humidité... -
Page 45: Caractéristiques Mécaniques
RUGGEDCOM RS910W Chapitre 5 Guide d'installation Caractéristiques techniques Section 5.7 Caractéristiques mécaniques Poids 1,2 kg (2.7 lbs) Indice de protection IP30 Boîtier Acier galvanisé 20 AWG Section 5.8 Dessins cotés REMARQUE Toutes les dimensions sont exprimées en millimètres sauf mention contraire. Caractéristiques mécaniques... - Page 46 Chapitre 5 RUGGEDCOM RS910W Caractéristiques techniques Guide d'installation 65.3 116.59 7.87 Figure 22 : Dimensions totales Dessins cotés...
- Page 47 RUGGEDCOM RS910W Chapitre 5 Guide d'installation Caractéristiques techniques 132.9 13.64 101.6 11.2 78.74 120.65 Figure 23 : Dimensions du panneau et du montage sur profilé support Dessins cotés...
- Page 48 Chapitre 5 RUGGEDCOM RS910W Caractéristiques techniques Guide d'installation Dessins cotés...
-
Page 49: Certification
RUGGEDCOM RS910W Chapitre 6 Guide d'installation Certification Certification L'appareil RUGGEDCOM RS910W a été testé minutieusement pour garantir sa conformité à des normes reconnues et a été homologué par des agences de réglementation agréées. SOMMAIRE • Section 6.1, « Homologations » • Section 6.2, « Essais de type CEM et conditions ambiantes »... -
Page 50: Fcc
Chapitre 6 RUGGEDCOM RS910W Certification Guide d'installation • CAN/CSA-C22.2 N° 142-M1987 Produits industriels de contrôle des procédés • CAN/CSA-C22.2 N° 213-16 Appareils électriques non incendiaires pour emplacements dangereux (classifiés) de classes I et II, division 2, et classe III, divisions 1 et 2 (norme binationale avec ANSI/ISA-12.12.01-2016) •... -
Page 51: Isde
Certification Section 6.1.4 ISDE Siemens Canada Ltd déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) Cet appareil est en outre conforme à IC RSS-210 et est autorisé au titre de ID 4997A-VG5RW80G. -
Page 52: Essais De Type Cem Et Conditions Ambiantes
Chapitre 6 RUGGEDCOM RS910W Certification Guide d'installation Section 6.2 Essais de type CEM et conditions ambiantes Le produit RUGGEDCOM RS910W a réussi les tests de Compatibilité électromagnétique (CEM) et les tests environnementaux suivants. Tests de type CEM Degrés de Essai Description Niveaux de test sévérité... -
Page 53: Tests D'immunité Cem Selon Ieee 1613
Tests d'immunité CEM selon IEEE 1613 REMARQUE Le RUGGEDCOM RS910W remplit les exigences de Classe 2 pour la configuration en fibre exclusivement et les exigences de Classe 1 pour les ports en cuivre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs. -
Page 54: Essais De Type Relatifs Aux Conditions Ambiantes
Chapitre 6 RUGGEDCOM RS910W Certification Guide d'installation Description Niveaux de test Impulsion haute tension Ports de signal 5 kV (Relais de sécurité) Ports d'alimentation CC 5 kV Ports d'alimentation CA 5 kV Rigidité diélectrique Ports de signal 2 kV (relais de sécurité) Ports d'alimentation CC 1,5 kV...
