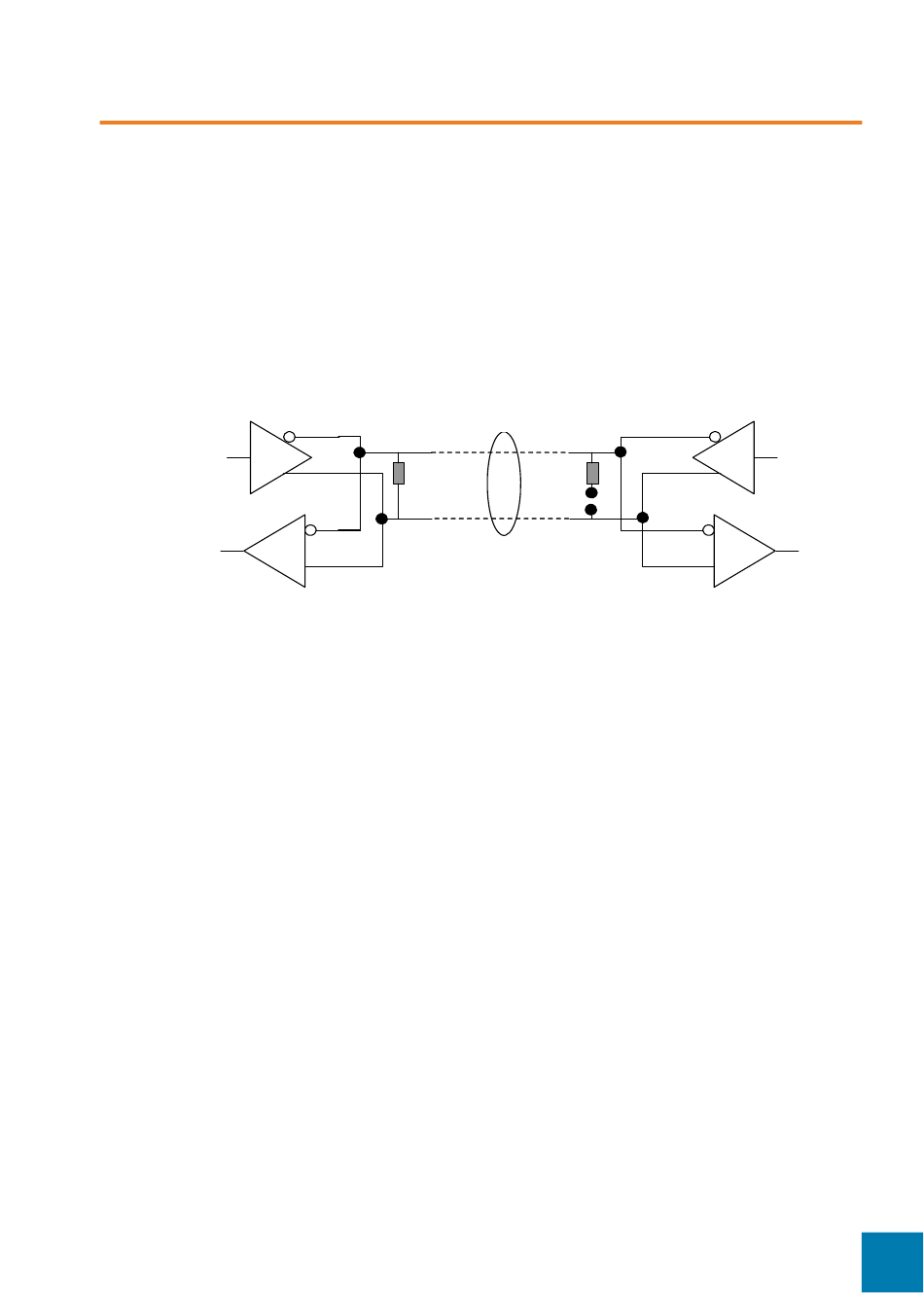

La liaison RS485 a besoin d'être adaptée (de chaque côté). Le modem inclut
une résistance terminale de 100 Ω :
SW1.2 = ON, la résistance est connectée entre A et B
•
(respectivement RX+ et RX-)
SW1.2 = OFF, la résistance n'est pas connectée entre A et B.
•
Si le modem se situe au bout du bus RS485, SW1.1 doit être sur ON.
T
R
Network termination 485
C
ONTROLE FACILE
L'activité de la liaison série fera clignoter la LED verte, que le débit de
données choisi soit bon ou pas.

Communication radio

Communication radio
Ce modem a plusieurs canaux sur la bande 869 MHz que l'on peut
sélectionner avec les commandes AT, distribués en bande large et en bande
étroite.
Canal bande large :
1 canal bande large
•
Ref. 08-07-V6-lmn
RS485 Network
B' / Z
Rt
A' / Y
B
A
Z / TX-
100 Ω
Y / TX+
SW1.2
B / RX-
A / RX+
MODEM
RF53
A Notice
T
R
p 9
