WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Sicherheitshinweise
Betriebsspannung 230 VAC!
Verletzungsgefahr durch Stromschlag!
L+N nicht vertauschen! PE anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Kette beachten!
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet. Bei Gefahr
durch Regen, Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
- Montageanleitung des Konsolensatzes beachten
Beiliegenden roten Sicherheitszettel beachten!
Lieferumfang
Antriebseinheit, 2,5 m Silikonkabel.
Abhängig vom Fenstertyp sind verschiedene
Konsolensätze separat erhältlich.
Kettentypen
Vor der Montage des Antriebes ist die
Montageanleitung des Konsolensatzes
zu beachten. Die darin enthaltenen
Montagehinweise sind unbedingt
einzuhalten.
Achtung bei SBD / SBU Ketten.
Standardkette Seitenbogenkette
2/24
CDC-0252-5-ACB
Seitenbogenkette
-SBD -SBU
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen
und Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Betriebsspannung 230 V AC
- Einsetzbar für Öffnungen zur Rauchableitung,
sowie für täglichen Lüftungsbetrieb
- Siehe auch ACB Planungshandbuch
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- BUS-Schnittstelle ACB (Advanced Communica-
tion Bus) mit ModBus Protokoll zum Anschluss
an kompatible D+H Zentralen oder direkte
Integration z.B. in GLT
- BSY+ Elektronik für sicheren und präzisen
Synchronlauf von bis zu 2 Antrieben bzw. 3
Antrieben beim CDC-0252-350-5-ACB
- Individuell programmierbar über Software SCS
- Besonders leise durch akustische Entkopplung
der Antriebskomponenten und im Lüftungsbetrieb
reduzierte Motordrehzahl
- RWA-Highspeed-Funktion (Schnelllauf im
Alarmfall)
- Schutzsystem für die Hauptschließkante
- Die Kraft kann im Bereich der Dichtung
werkseitig auf bis zu 400 N erhöht werden.
- Dichtungsentlastung nach Schließvorgang
- Direkter Anschluss eines zusätzlichen Schließ-
kantenschutzes am Antrieb möglich (Option -
SKS)

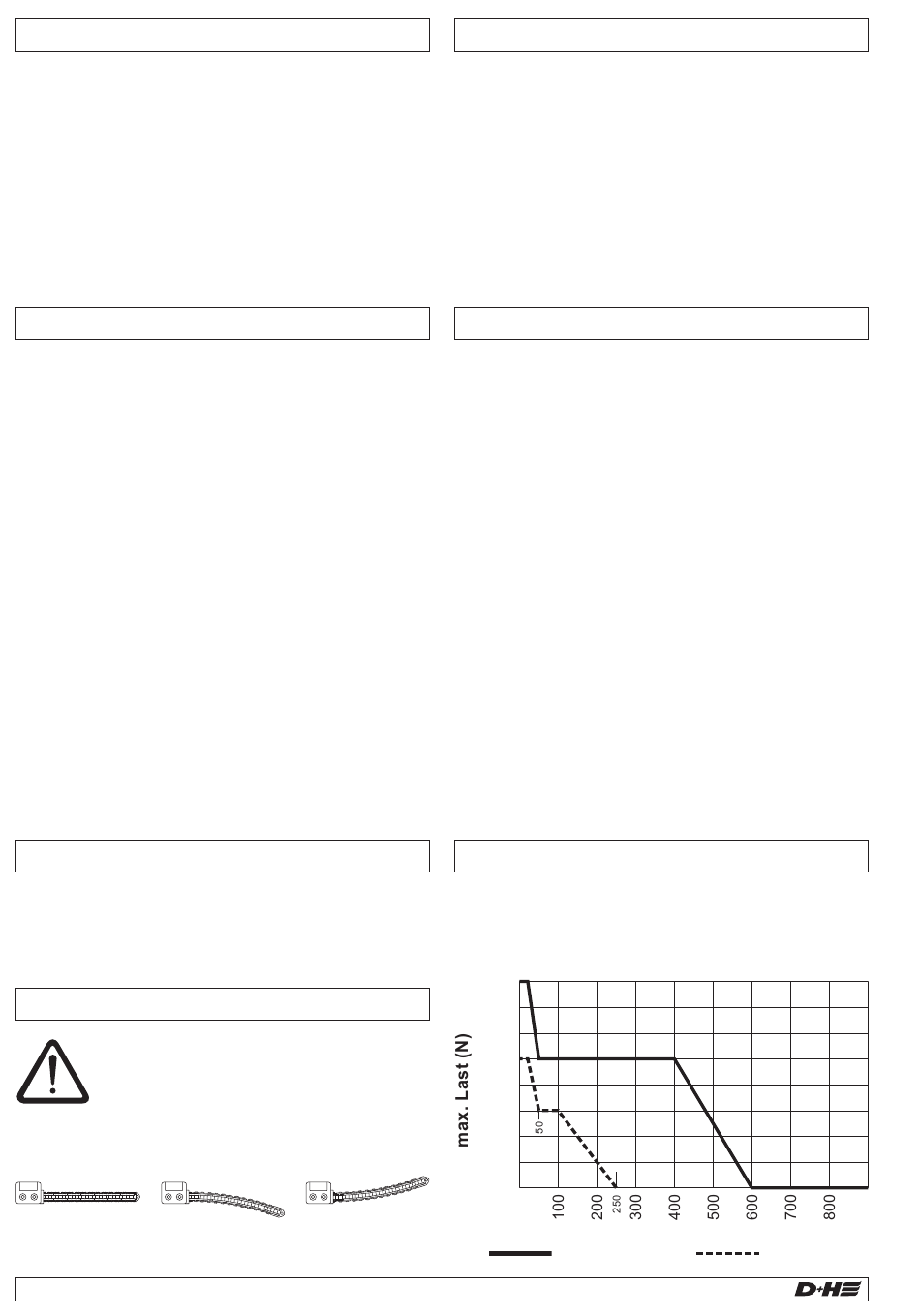

Drucklast-Diagramm
Maximale Drucklast der Kette beachten!
Die maximale Drucklast der Kette entspricht nicht
automatisch der maximalen Druckkraft des
Antriebes!
400
350
300
250
200
150
100
50
0
Standard
Deutsch
Hub (mm)
-SBD / -SBU
99.827.07 1.2/02/19
