Swegon DBRe Manuel D'installation

DBRe
Installation – Équilibrage – Maintenance
Installation
Fixer le diffuseur d'air et le connecteur sur le mur au
moyen des vis et bandes de montage fournies. Monter en
premier lieu la plaque d'extension sur l'élément de raccord,
puis fixer la plaque avant sur le diffuseur. Voir Figure 1.

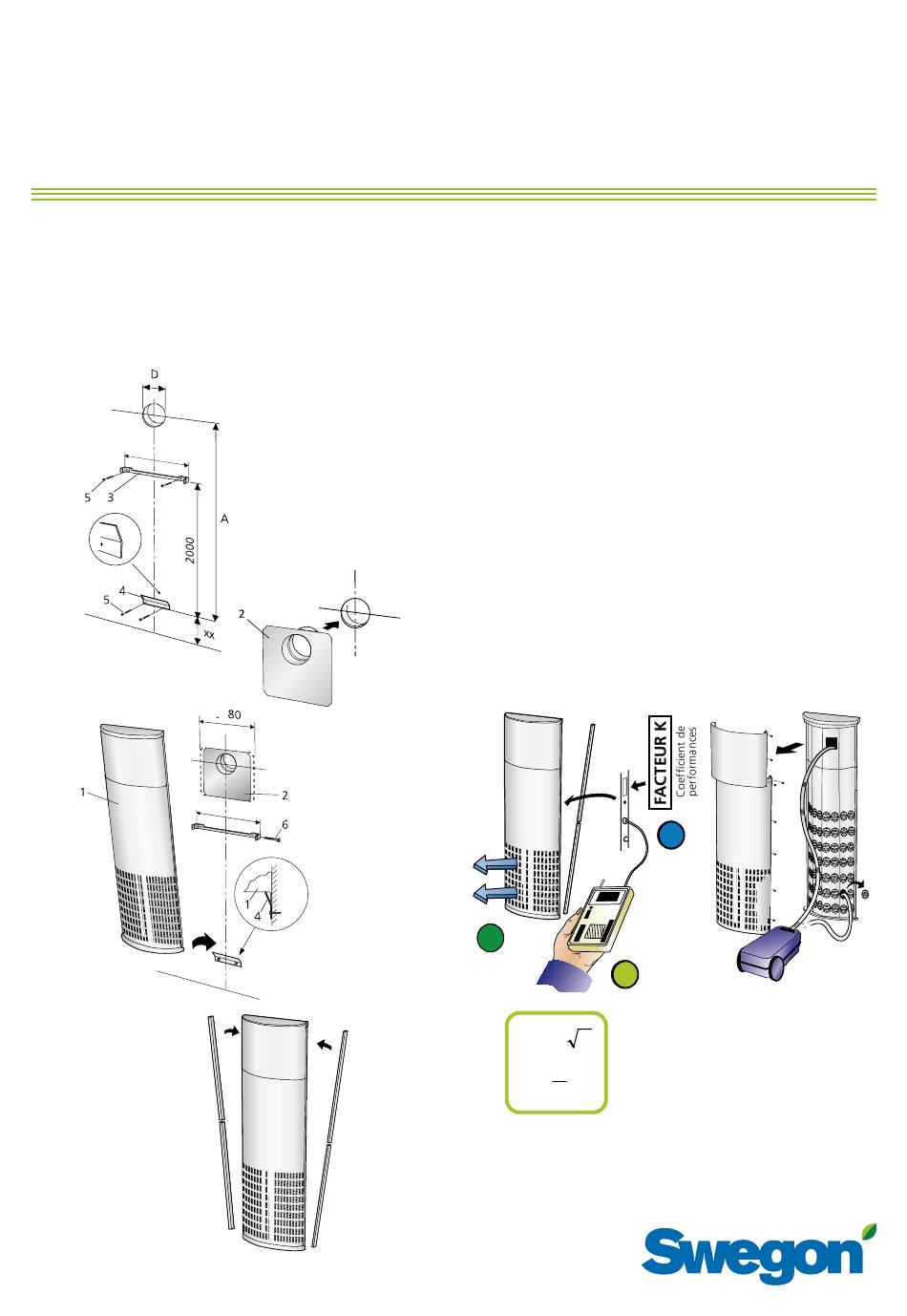

Figure 1. Installation.
Équilibrage
La prise de mesure se situe sur un côté du diffuseur, derrière
la bande latérale. Le facteur K (COP) figure sur la plaque
d'identification du diffuseur, sur le côté de la prise de
mesure. Les facteurs K (COP) se trouvent également dans
les instructions d'équilibrage disponibles sur www.swegon.
com ainsi qu'à la fin de ce document. Swegon recommande
l'utilisation d'un registre de mesure et d'équilibrage de type
CRM pour le réglage du débit. Ce registre doit être situé en
amont du diffuseur d'air, à une distance égale à un minimum
de 3 à 4 fois le diamètre du conduit. Voir Figure 2.
Pour réguler l'arrivée d'air dans la pièce, orienter les
disques Varizon dans la direction souhaitée. Pour une
®
diffusion en ligne droite, retirer le disque du diffuseur, le
tourner à 180° et le remettre en place. Voir Figure 3.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle, ou à l'aspirateur avec l'acces-
soire brosse. Pour accéder aux conduits, retirer le panneau
avant et la porte d'inspection du panneau de distribution.
Voir Figure 2.
q
p
= ⋅
q k p
q
p
q
( ) 2
=
p
k
k
Figure 2. Équilibrage et maintenance.
k
= débit d'air diffusé l/s
= la pression pendant le réglage (Pa)
= coefficient k
20120104
