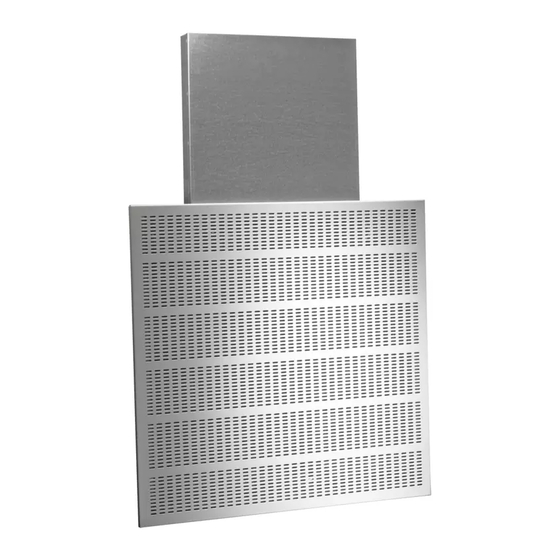

Swegon DIRc 400 Manuel D'installation

DIRc
Installation - Équilibrage – Maintenance
Accessoires
Gaine de raccordement:
DIRT 4. Manchette rectangulaire avec bague en caout-
chouc. Le raccord de 300 mm de hauteur est télescopique.
Installation
Installer le caisson et le raccord avant de mettre en place
le panneau mural. Visser le caisson dans les chevilles par
les parois latérales. Voir l'abaque de dimensionnement
pour l'ouverture à pratiquer pour la manchette de raccor-
dement du conduit. Découper dans le mur une ouverture
aux dimensions indiquées par le tableau et l'abaque de
dimensionnement. Installer panneau mural, puis le cadre
de montage dans le caisson. Le fixer à l'aide de vis. Pour
terminer, accrocher la façade du diffuseur sur le cadre.
Voir Figure 1.
Équilibrage
La prise de mesure se situe sur le bord inférieur du diffu-
seur. Le facteur K (COP) est indiqué sur la plaque d'identifi-
cation du produit. Les facteurs K (COP) se trouvent égale-
ment dans les instructions d'équilibrage disponibles sur
www.swegon.com ainsi qu'à la fin de ce document. Pour
le réglage du débit, nous recommandons l'utilisation d'un
registre de mesure et d'équilibrage de type CRM dans le
raccord, en amont de la manchette de raccordement du
diffuseur. Voir Figure 2.
Pour réguler l'arrivée d'air dans la pièce, orienter les
disques Varizon dans la direction souhaitée. Pour une
®
diffusion en ligne droite, retirer le disque du diffuseur, le
tourner à 180° et le remettre en place. Voir Figure 3.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède addition-
née de détergent pour vaisselle, ou à l'aspirateur avec
l'accessoire brosse. Pour accéder aux conduits, retirer la
façade et le panneau de distribution.

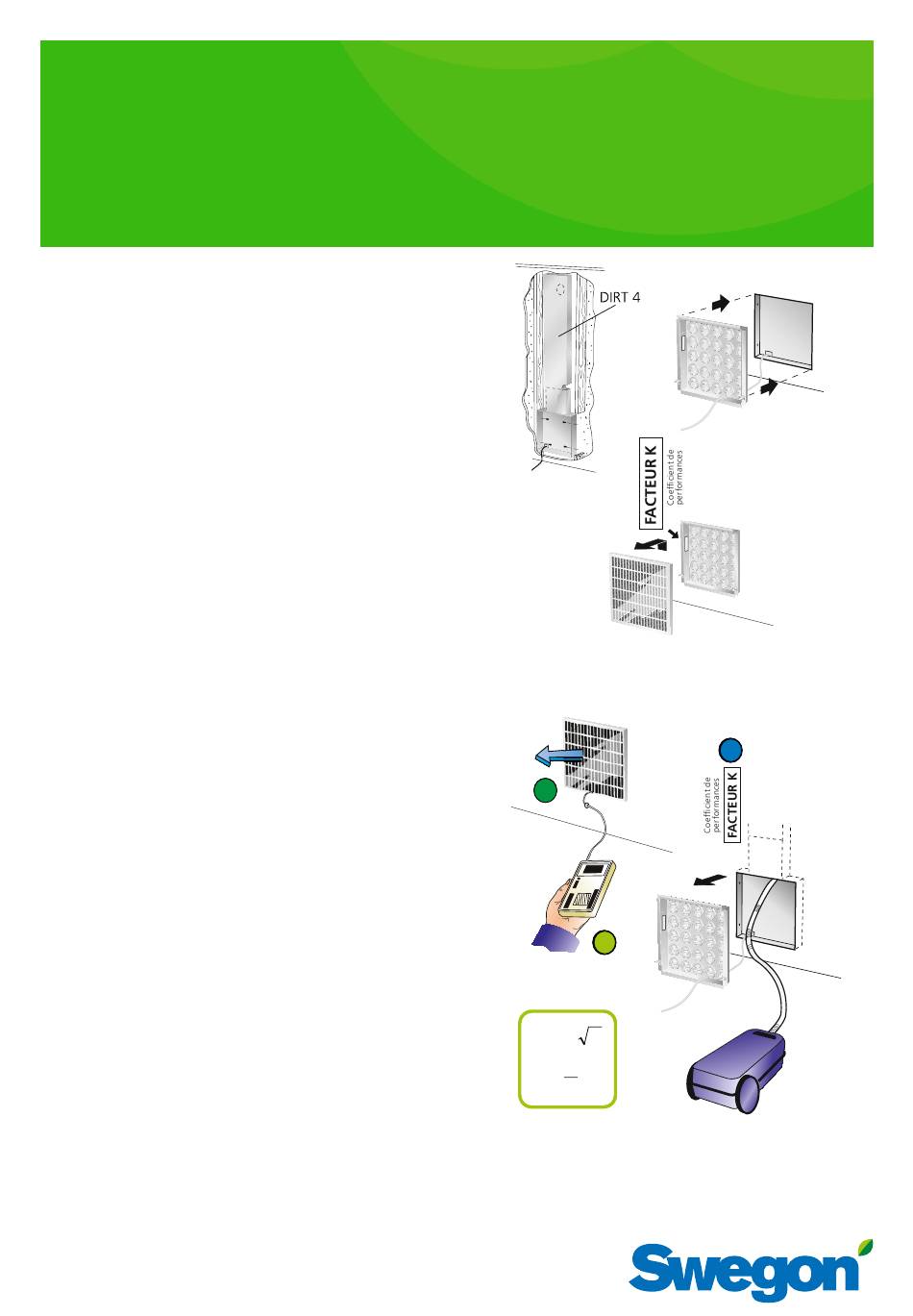

Figure 1. Installation.
q
p
= ⋅
q k p
q
( )
2
=
p
k
q
= débit d'air diffusé l/s
p = la pression pendant le réglage (Pa)
k = coefficient k
Figure 2. Équilibrage, maintenance.
20111222
k
