Swegon DPGa Manuel D'installation

DPGa
Installation - Équilibrage – Maintenance
Installation
Taille de l'ouverture: voir l'abaque de dimensionnement.
Placer le cadre de montage dans l'ouverture et le visser
dans le mur. Tourner la façade du diffuseur pour qu'elle
s'emboîte dans le cadre. Voir Figure 2.
Équilibrage
Nous recommandons d'utiliser l'espace derrière le diffuseur
d'air comme chambre de pression. Installer un registre de
mesure et d'équilibrage de type CRM sur le raccord de la
chambre de pression. Lorsque le diffuseur sert de registre
d'équilibrage ALS, régler le débit en installant le tube de
mesure du manomètre directement dans l'orifice central de
la façade du diffuseur. Voir Figure 2.
Précision de mesure et critères applicables aux sections de
conduit droites en amont du plénum d'équilibrage, voir
Figure 2. Les critères applicables aux sections de conduit
droites dépendent du type de perturbation en amont du
boîtier de connexion. La Figure 2 montre un coude, un
changement de dimensions et un raccord en T. Les autres
types de perturbations exigent au minimum 2xD section
droite (D = diamètre de raccordement) pour une précision
de mesure de ± 10% du débit.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède addition-
née de détergent pour vaisselle, ou à l'aspirateur avec
l'accessoire brosse. Voir Figure 2.

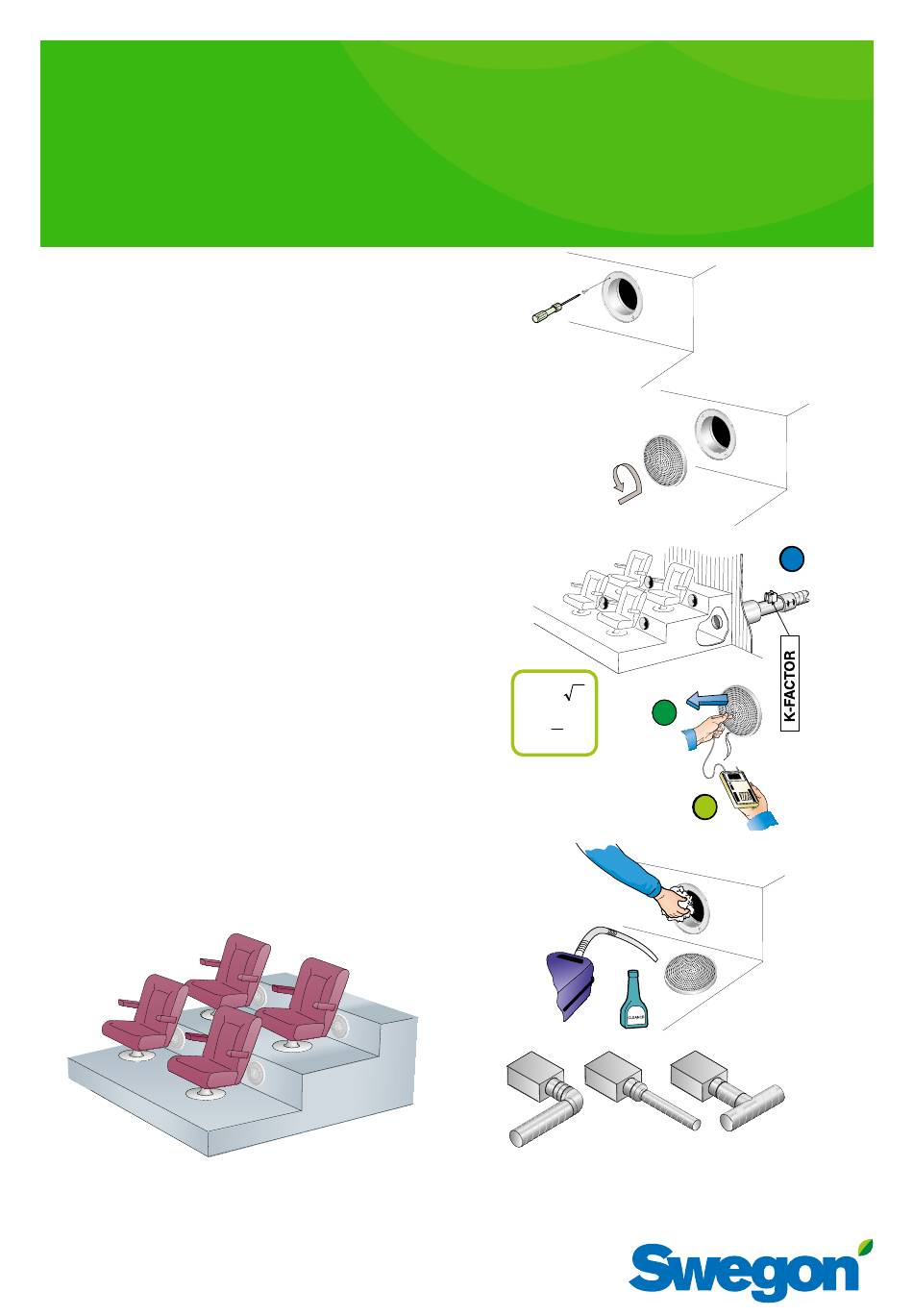

Figure 1. Installation du DGP.
= ⋅
q k p
q
( )
2
=
p
k
q = débit d'air diffusé l/s
p
= la pression pendant le réglage (Pa)
k
= coefficient k
0xD / ±5% 0xD / ±5%
Figure 2. Installation, équilibrage, maintenance
20150101
k
q
Coefficient de
performances
p
2xD / ±10%
