4.4

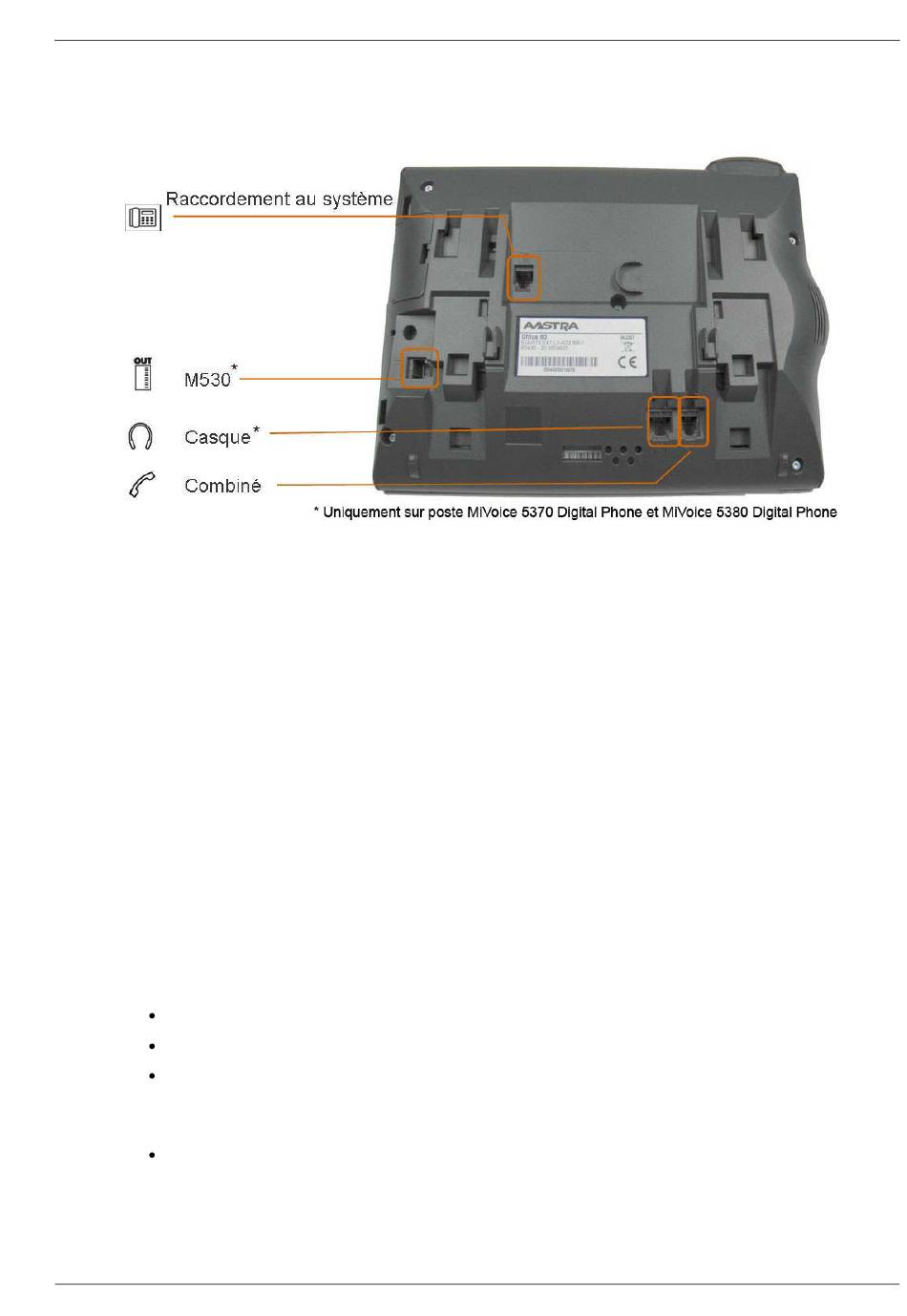

RACCORDEMENT DES POSTES MIVOICE 5300 DIGITAL PHONE
4.4.1
CASQUES SUPPORTÉS PAR LES POSTES MIVOICE 5370 DIGITAL PHONE ET
5380 IP PHONE
La prise casque des postes 5370 et 5380 IP Phone est compatible avec la norme DHSG standard.
Le câblage de la prise casque RJ45 est le suivant :
Pin
1
2
3
4
5
6
7
8
Impédance d'entrée (MIC-/MIC+):15 k ohms
Impédance de sortie (HP/HP):150 ohms
Les casques suivants sont référencés au tarif Mitel :
GN2000 de GN-Netcom: casque filaire dont le code commercial est AHR0204AA01.
GN9120 de GN-Netcom: casque sans fil dont le code commercial est AHR0207AA01.
GN9350 de GN-Netcom: casque sans fil avec câble DHSG dont le code commercial est
AHR0202AA01.
Les casques GN9120 et GN9350 supportent deux modes de fonctionnement :
le mode DHSG.
AMT/PTD/TR/0014/13/1/FR
Description
Signalisation (du casque vers le poste)
0V (Signal-GND)
MIC-
HP
HP
MIC+
DC in (3,3 V DC)
Signalisation (du poste vers le casque)
MANUEL D'INSTALLATION DES POSTES - VERSION COMPLÈTE
02/2018
85
