Montage dans le rack
Il est possible de monter côte à côte jusqu'à deux unités (2) sur une plaque de
montage en rack 19" (1). Un cache frontal (3) permet de fermer un empla-
cement de montage resté vide.
Mécanisme de verrouillage de la plaque de montage en rack

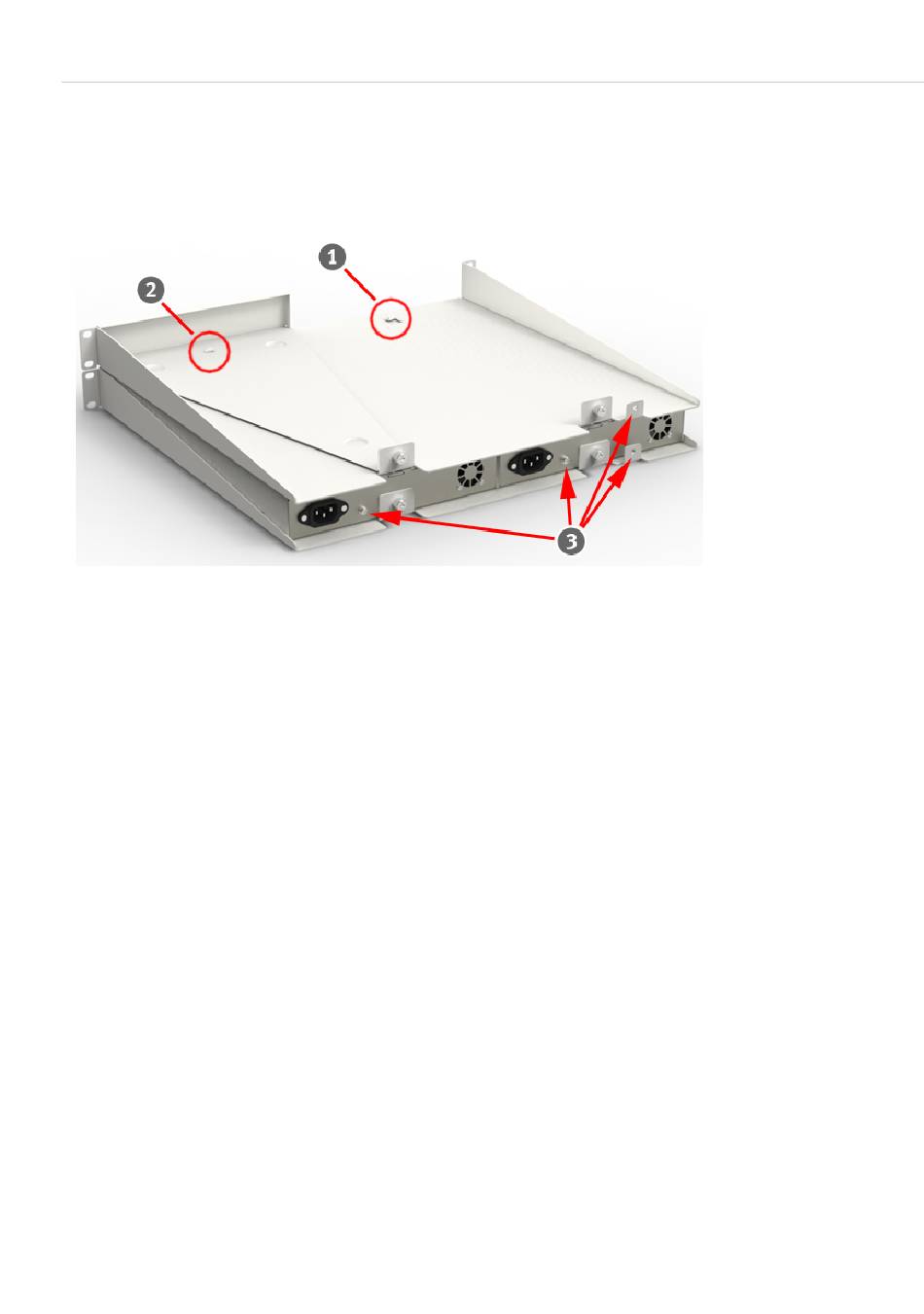

La plaque de montage en rack présente à l'avant deux languettes (1) en forme
de "J" qui viennent s'encliqueter dans les évidements (2) en forme de "T"
situés sur la face inférieure des unités ou sur le cache frontal. Veillez
également à ce que les bornes de terre (3) soient raccordées soit directement
à l'unité, soit à la plaque de montage en rack, soit de manière indirecte au rack
via une terre de protection.
Le montage des unités s'effectue en suivant les étapes ci-dessous :
1. Défaites l'emballage des unités. Insérez une unité (1) sur la plaque de
montage de façon à ce que la languette en forme de "J" rentre dans
l'évidement en forme de "T" de l'unité. Poussez l'unité de quelques milli-
mètres vers l'arrière afin d'encliqueter le mécanisme de verrouillage.
