Interfaces et terminaux pouvant être raccordés
1. Enlevez la carte d'interface comme décrit dans le chapitre Installation de
cartes d'interface à partir de la page 103.
2. Les interrupteurs DIP sont protégés par du Cellophane. Poussez l'inter-
rupteur DIP de la connexion (prise) S
un tournevis) vers le bas (cf. sens de la flèche dans la figure Forum 550
Card 8 S0/T0 : résistance terminale désactivée).
Forum 550
TR
IAE

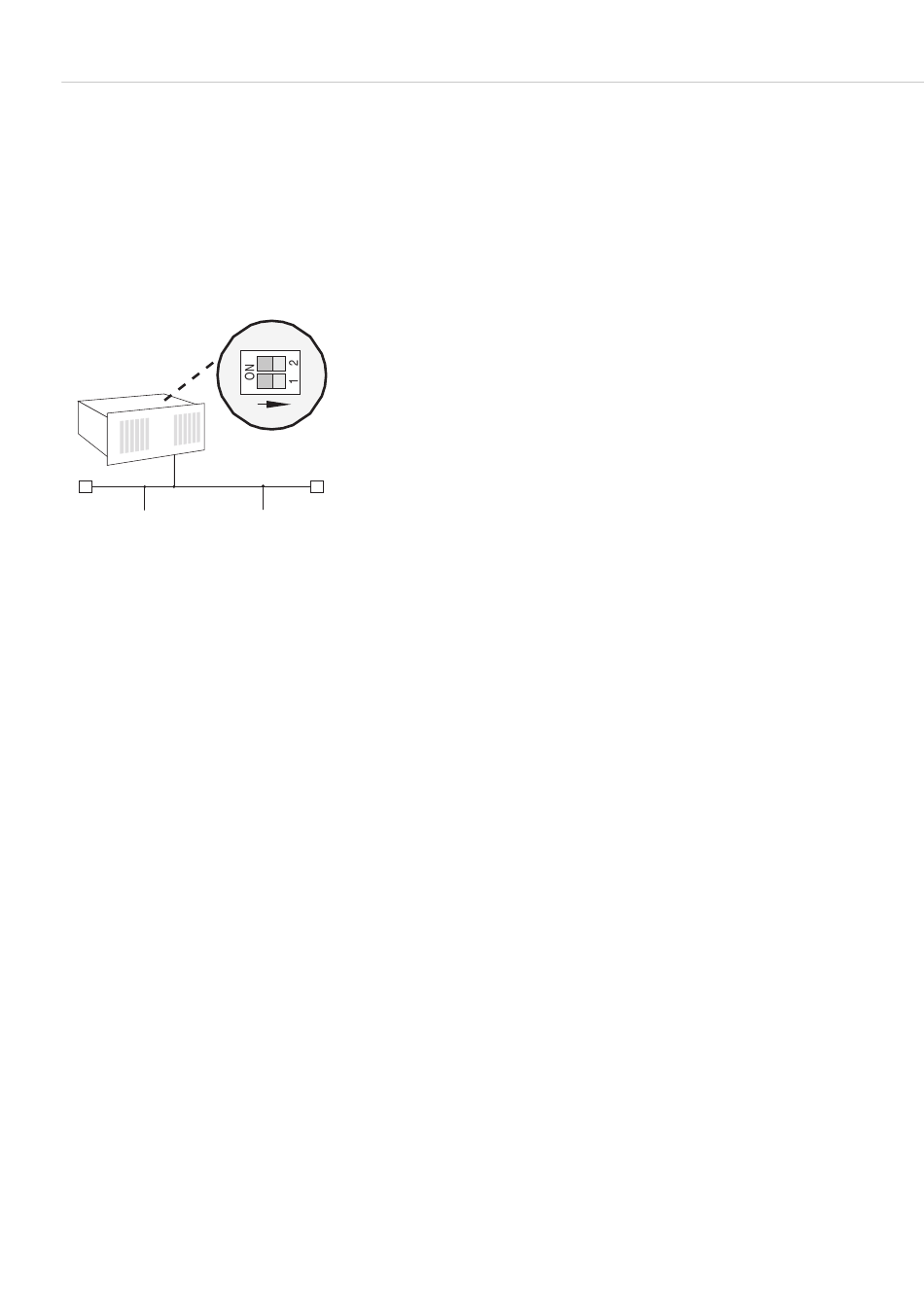

Forum 550 Card 8 S0/T0 : résistance terminale désactivée
Le bus S se termine avec la résistance à l'extrémité du bus ; les résistances
0
terminales doivent être désactivée (les interrupteurs DIP sur la position "1 2").
Connexions ISDN externes (prises S
Vous pouvez raccorder un Forum Gateway 560 au NTBA ou en cas de mise en
réseau d'installation vous pouvez le raccorder à un autre système de commu-
nication (cf. Mise en réseau d'installations de télécommunication à partir de la
page 246).
Pour réaliser le raccordement au NTBA, connectez les broches 3,4,5,6 du
NTBA à ceux du Forum Gateway 560.
Afin d'établir une connexion directe entre un Forum Gateway 560 et une
autre installation de communication via les prises S
tivement les connecteurs RJ45 des appareils et reliez-les avec un câble à
paire torsadée. La distance entre les deux appareils peut aller jusqu'à 1000
mètres.
114
TR
IAE
utilisée avec un objet pointu (par ex.
0
externes)
0
externes, utilisez respec-
0
