Forum 550 Card Main Processor - Proximus Forum 5004 Mode D'emploi

Modules Forum Gateway 560
Informations relatives à l'exploitation
L'élément d'alimentation Forum 550 Power Supply est prêt à fonctionner, s'il
est raccordé à la prise prévu à cet effet (cf. le chapitre Connexions (prises) à
partir de la page 100).
L'alimentation secteur de 230 V se fait via une prise Euro Plug, l'alimentation
de la tension de sortie via la prise arrière (connecteur 96 broches) sur fond du
châssis du module BPV+1-12 (cf. le chapitre Fond du châssis des modules à
partir de la page 106).
En cas de panne de tension, un signal de panne d'alimentation s'affiche.

Forum 550 Card main processor

MC+1-3

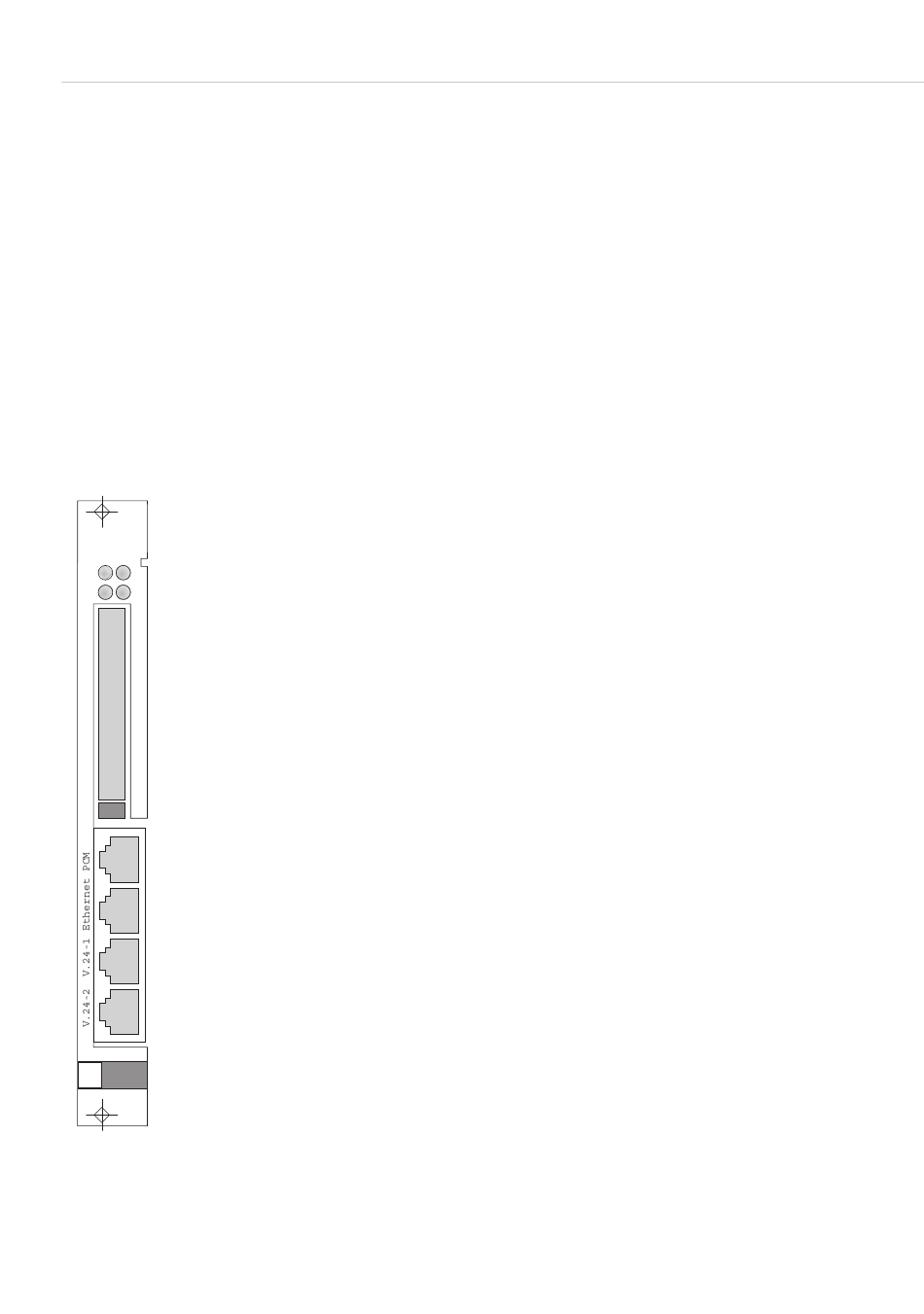

Forum 550 Card main processor : vue de face
126
