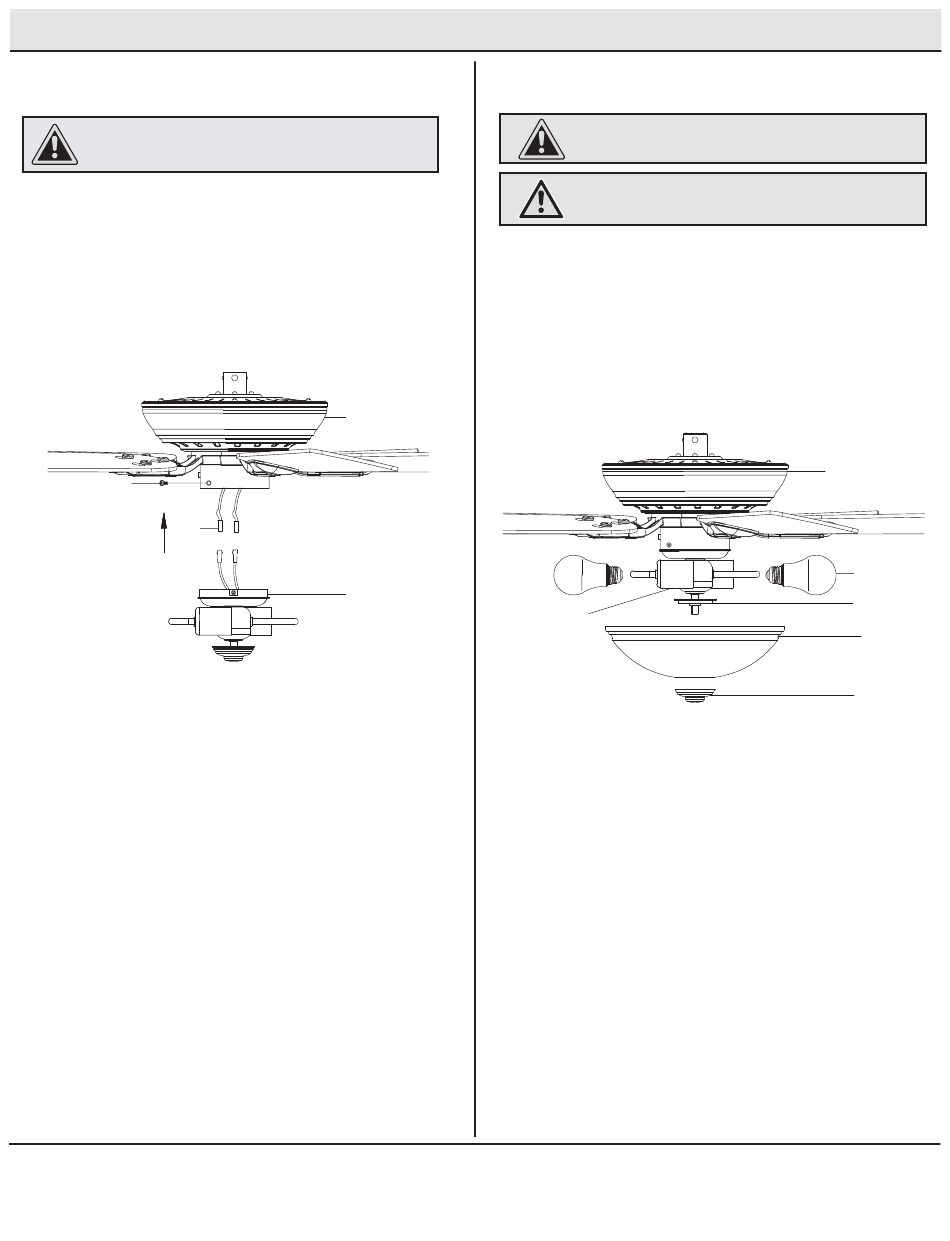

Assemblage - Installation du luminaire
1
Installation du luminaire
ATTENTION : Pour réduire les risques de choc électrique, débranchez
le circuit d'alimentation électrique du ventilateur avant d'installer
le luminaire.
□
Retirez et conservez les trois vis (HH) de l'adaptateur du
luminaire (F).
□
Connectez les fils sortant du bas du moteur (E) en branchant
les fiches d'adaptation moulées les unes aux autres (II) (bleue
à bleue, blanche à blanche).
□
Glissez le luminaire (F) et fixez-le solidement au boîtier de
l'interrupteur au moyen des trois vis (HH) qui ont été retirées
à la première étape.
HH
E
II
F
2
Installation du diffuseur en verre
ATTENTION : Assurez-vous que l'alimentation est coupée avant
d'installer ou de retirer le diffuseur en verre.
AVERTISSEMENT : Laissez le diffuseur en verre refroidir
complètement avant de le retirer.
□
Retirez le support (KK) du diffuseur en verre de la tige filetée de
l'adaptateur de luminaire (F).
□
Le courant étant coupé, installez les deux ampoules à DEL (J)
en les vissant dans les douilles d'ampoules.
□
Positionnez le diffuseur en verre (G) par-dessus la tige filetée et
le guide (VV).
□
Placez le support (KK) du diffuseur en verre sur la tige filetée
afin de bien fixer le diffuseur en verre (G).
F
12
E
J
VV
G
KK
