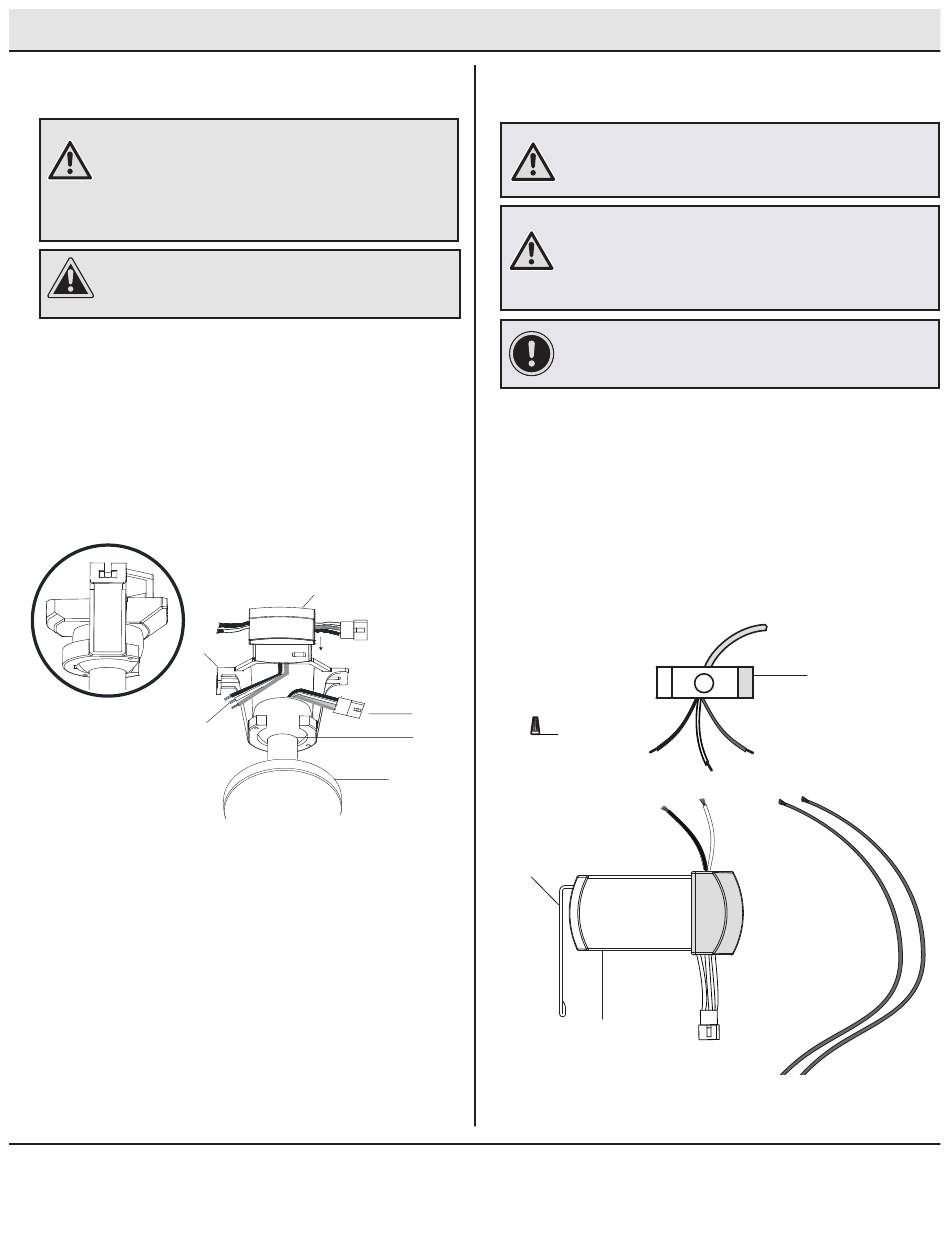

Assemblage – Suspension du ventilateur (suite)
3
Installation du récepteur
AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc
électrique, souvenez-vous de débrancher la source d'alimentation
électrique. Le câblage électrique doit satisfaire toutes les exigences
des codes nationaux et locaux de l'électricité. La source d'alimentation
électrique et le ventilateur doivent avoir une tension de 110/120 volts,
60 Hz. N'utilisez ce produit de concert avec aucune commande
murale variable. Un câblage incorrect peut endommager ce récepteur.
ATTENTION : Ne pas immerger dans l'eau. Ne tirez pas sur et ne
raccourcissez pas les fils de sortie du récepteur. Ne laissez pas
tomber et ne cognez pas l'appareil.
□
Positionnez les fils du circuit d'alimentation de la
maison (AAA) sur un côté du support de fixation à glisser (A);
positionnez les fils du ventilateur (BBB) de l'autre côté.
□
Insérez l'extrémité étroite du récepteur (L) (tel qu'illustré,
côté plat orienté vers le plafond) dans le support de fixation
à glisser (A) jusqu'à ce qu'il repose sur le haut de l'ensemble
boule/tige de suspension (D).
AAA
L
A
4
Branchement du câblagedu récepteur
au câblage de la maison
AVERTISSEMENT : Pour éviter toute possibilité de choc électrique, coupez
le courant au niveau de la boîte à fusibles principale avant de câbler. Si
vous pensez ne pas avoir les connaissances ou l'expérience nécessaires
en câblage électrique, veuillez consulter un électricien accrédité.
AVERTISSEMENT : Chaque capuchon de connexion fourni avec ce
ventilateur est conçu pour accepter un fil de câblage de la maison de
calibre 12 et deux fils en provenance du ventilateur. Si le calibre du fil de
câblage de la maison est supérieur à 12 ou s'il y a plus d'un fil de câblage
de la maison à raccorder au câblage du ventilateur, consultez un électricien
pour connaître la bonne taille des capuchons de connexion à utiliser.
IMPORTANT : Utilisez les capuchons de connexion (BB) fournis avec le
ventilateur. Assurez les capuchons de connexion avec du ruban isolant et
vérifiez qu'il n'y a aucun fil ou connexion desserré(e).
□
Séparez les fils de façon à ce que les fils vert et blanc soient d'un côté
de la boîte de sortie de courant et que le fil noir soit de l'autre côté.
□
Reliez le fil vert du ventilateur au fil de mise à la terre de la
maison (vert ou cuivre nu) à l'aide d'un capuchon de connexion (BB).
□
Connectez le fil rouge du récepteur (L) au fil noir (sous tension) de la
maison au moyen d'un capuchon de connexion (BB).
□
Connectez le fil blanc du récepteur (L) au fil blanc (neutre) de la
maison au moyen d'un capuchon de connexion (BB).
□
Assurez chaque capuchon de connexion au moyen de ruban isolant.
BBB
BB (x3)
D
B
Antenne
Receiver
du récepteur
Antenna
Récepteur (L)
9
Veuillez composer le 1 800 986-3460 pour une assistance supplémentaire.
Noir Black
White Blanc
Rouge
Red
Receiver (L)
Boîte de sortie
Outlet Box
de courant
Vert (ou nu)
Green (or Bare)
Vert
Green
