4.3.2 Process Data (données de processus)

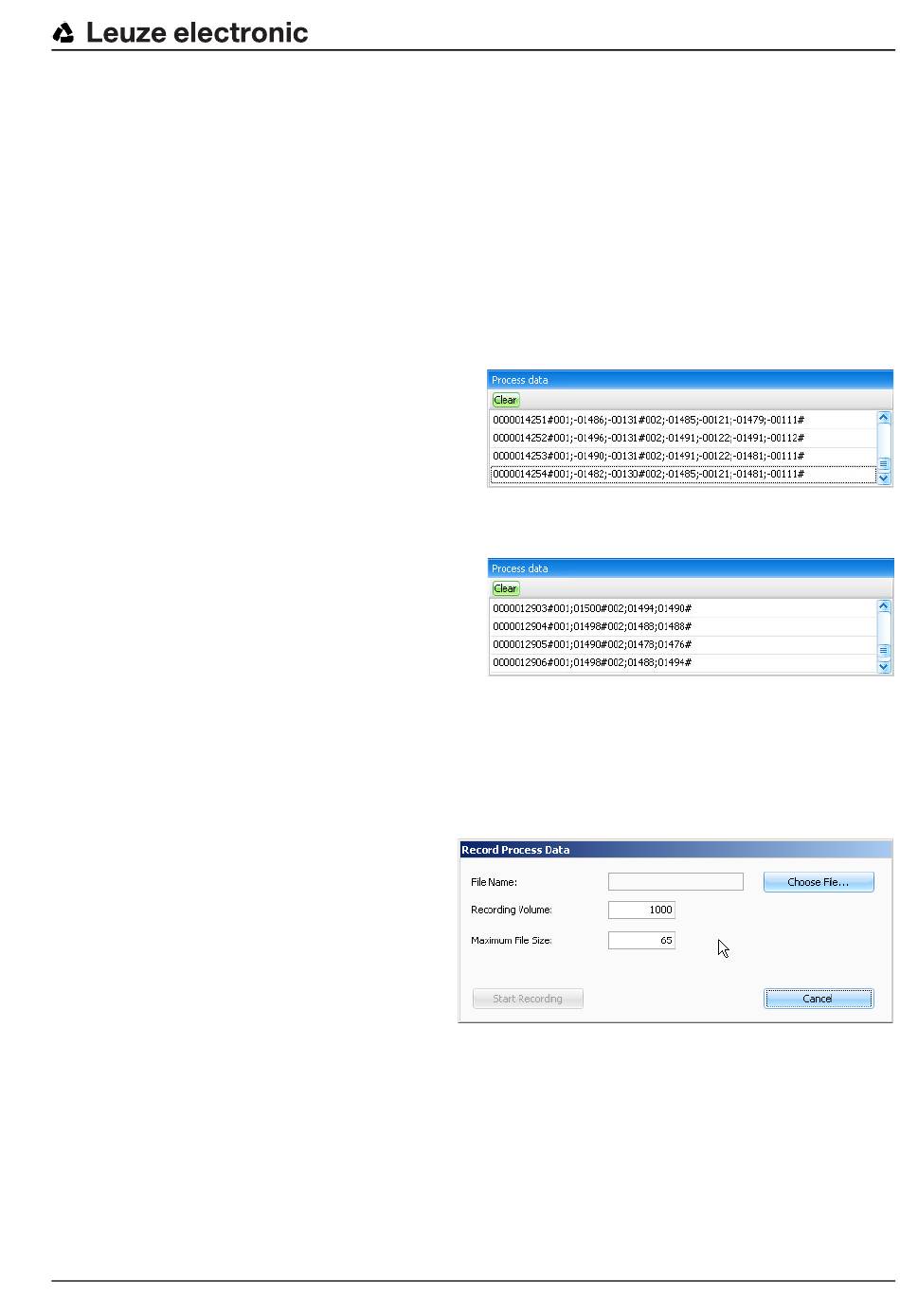

Dans la fenêtre des données de processus, on peut observer la transmission ASCII des
données de mesure du ROD4...plus.
Dans les exemples du bas, deux segments de mesure sont configurés. Segment No. 1
avec Start = 0 et Stop = 0, segment No. 2 avec Start = 1 et Stop = 2. Par
conséquent, pour le segment 1, une valeur est transmise et pour le segment 2, deux valeurs
sont transmises.
Sur la copie d'écran du haut, il s'agit d'une transmission de données en coordonnées
cartésiennes, dans celle du bas, de données polaires.
À chaque fois, la première chaîne de caractères transmises est composée comme suit :
Données cartésiennes :
- Numéro de balayage 0000014251
- Segment 1 avec mesure
X = -1486mm, Y = -131mm
- Segment 2 avec mesures
X1 = -1485mm, Y1 = -121mm,
X2 = -1479mm, Y2 = -111mm
Données polaires :
- Numéro de balayage 0000012903
- Segment 1 avec mesure de
rayon = 1500mm
- Segment 2 avec mesures de
rayon 1 = 1494mm,
rayon 2 = 1490mm
Enregistrement des données de processus
Au lieu de sortir les données à l'écran, RODplussoft offre aussi la possibilité d'enregistrer
les données mesurées dans un ou plusieurs fichiers.
En cliquant sur Record... dans le
menu File, la fenêtre suivante
s'ouvre :
Le bouton Choose File permet de
choisir le nom du fichier de type
.CSV dans lequel les mesures seront
enregistrées. Le champ Recording
Volume permet d'indiquer la taille
maximale (en koctets) des données
à enregistrer dans le fichier.
Le champ Maximum File Size permet d'indiquer la taille maximale que le fichier pourra
atteindre ; si toutes les données ne peuvent pas tenir dans ce volume, plusieurs fichiers
seront créés et dénommés avec la racine du nom donné ci-dessus complété par un suffixe
de numéro de fichier.
Les mesures sont toujours enregistrées sous forme de coordonnées X/Y indépendamment
du protocole de mesure.
