Whispbar K831W Instructions De Montage
Pour basic carrier; citroen c3 pw 09; citroen c3 pw 10; citroen c3 pw 10; citroen ds3 0; citroen ds3 0 09-16; citroen ds3 0 10-16; citroen ds3 12-13; citroen ds3 16; citroen ds3 16; citroen ds3 16; ds ds3 16; ds ds3 16; ds ds3 16
Les langues disponibles
Les langues disponibles
EN
Fitting Instructions for Basic Carrier
DE
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
FR
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

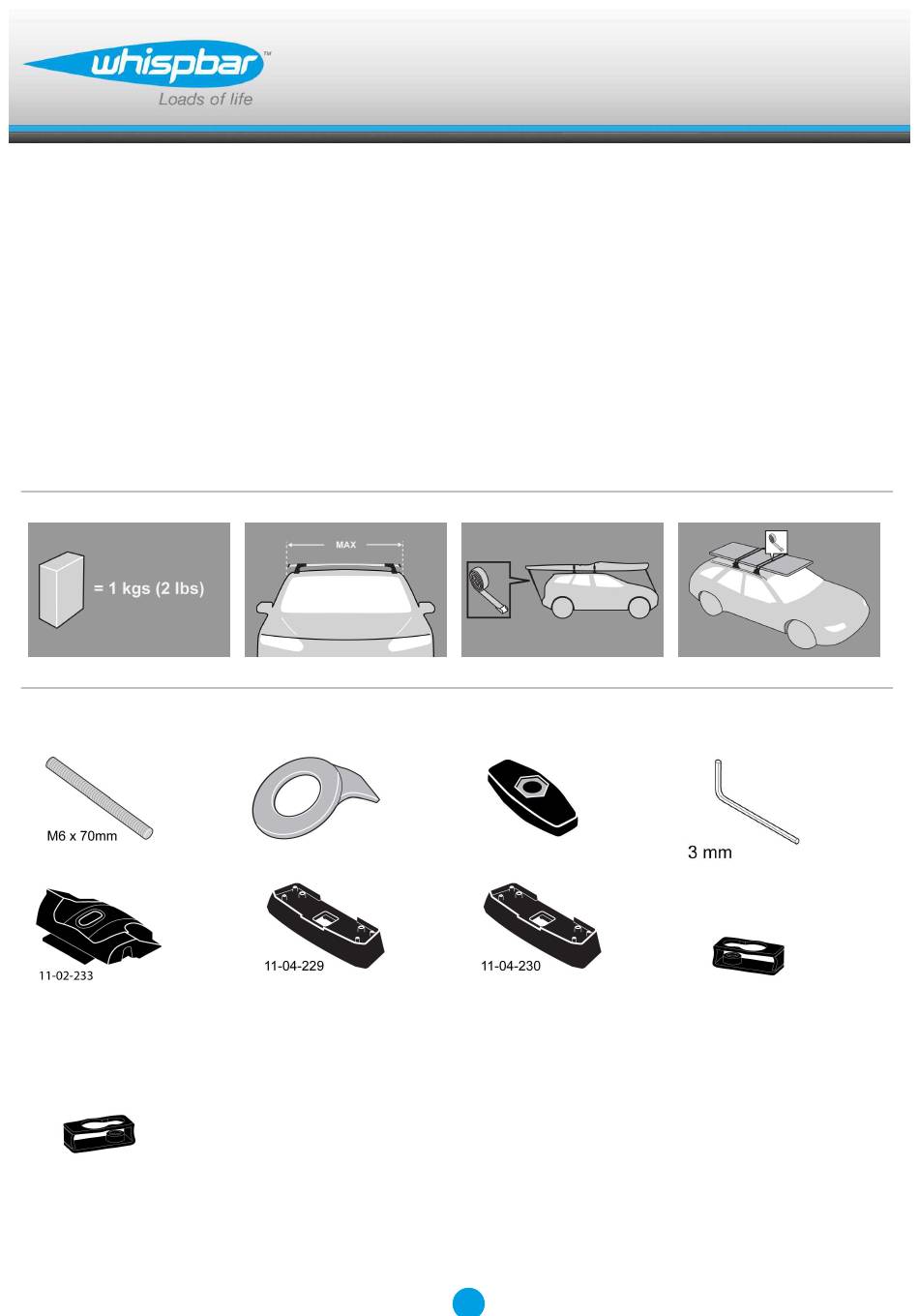

Revision No: 3C
x 4
x 4
x 2
x 4
x 2
1
Fitting Kit
x 4
x 2
K831W
x 1
x 2
Table des Matières
Manuels Connexes pour Whispbar K831W
Sommaire des Matières pour Whispbar K831W
-
Page 34: Première Installation
Fitting Kit K831W Première installation Retirez les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et... - Page 35 Fitting Kit K831W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
- Page 36 Fitting Kit K831W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
- Page 37 Fitting Kit K831W Consulter le dessous du coussin pour connaître le numéro de pièce. Il est important de placer les coussin à la bonne position sur le véhicule. Les lettres font référence aux numéros de pièces des coussins et à leur position.
-
Page 38: Montage
Fitting Kit K831W Montage Ouvrir ou retirer les couvercles à point fixe. Placez le bloc de montage en position comme indiqué. Droite = A539 Gauche = A393 Faites glisser le bloc vers l'avant de montage, de sorte que le fil est au dessus... - Page 39 Fitting Kit K831W Insérez et serrez la vis sans tête (assurez- vous que la vis sans tête est au-dessus du point de fixation). Placez le patin sur la vis à pression sans tête. Monter les barres transversales sur les fixations.
- Page 40 Fitting Kit K831W Placer la rondelle sur le filetage de la fixation comme indiqué. Veiller à ce que la languette soit insérée dans le bloc de la fixation. Veiller à ce que le bouton en plastique soit dans la position indiquée lorsqu'il est totalement serré.
- Page 41 Fitting Kit K831W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
- Page 42 Fitting Kit K831W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
- Page 43 Fitting Kit K831W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
