1 00 -
'
M E T R O
I N S T R U C T I O N D
I N S TA L L AT I O N
6.5.2.2 Montage du système concentrique
Pour monter le système concentrique, procédez
comme suit:
➠
Montez le système à partir du (point de raccorde-
ment) de l'appareil.
Attention - Conservez une distance d'au moins 50 mm entre
la face extérieure du système concentrique et les
murs et/ou le plafond. Si le système est intégré
dans une voûte de plafond par exemple, celle-ci
doit être réalisée dans un matériau ininfl ammable
tout autour du système;
- Utilisez du matériau d'isolation réfractaire pour le
passage à travers un matériau infl ammable.
- La rosette (plaque intérieure de montage) du
passage de façade est trop petite pour colmater
l'ouverture d'un diamètre de 250 mm en cas de
passage de matériau infl ammable. Une plaque in-
termédiaire résistante à la chaleur d'une taille suf-
fi sante doit dès lors être d'abord fi xée sur le mur.
La rosette est ensuite montée sur la plaque inter-
médiaire.
➠
Raccordez les conduits concentriques au(x) coude(s);
➠
Appliquez sur chaque raccord une bande de serrage
munie d'un joint hermétique en silicone;
➠
Vissez la bande de serrage au conduit avec une
vis à des endroits qui seront inacessibles après
l'installation;
➠
Fixez suffi samment de pattes de sorte que le poids
des conduits ne repose pas sur l'appareil;
➠
Calculez la longueur restante pour le passage à travers le mur (conduit transversal);
➠
Coupez le conduit transversal à la bonne dimension;
!Attention - Veillez à conserver la longueur correcte;
- Placez le passage de façade avec la rainure/l'agrafure en haut;
- Placez les morceaux de tuyau concentriques horizontaux sous inclinaison vers le passage de façade pour éviter
toute infi ltration d'eau de pluie.
➠
Installez la rosette (plaque intérieure de montage); si nécessaire sur une plaque résistante à la chaleur pour le passage
de matériau infl ammable
➠
Fixez le passage de façade depuis l'extérieur avec quatre vis dans les trous prévus à cet eff et.
!Attention Certaines matériaux d'isolation résistants à la chaleur contiennent des composants volatils qui peuvent dégager pen-
dant longtemps une odeur désagréable; ces matériaux ne sont pas adéquats.
6.5.3 Application en cas de passage par le toit
6.5.3.1 Assemblage du système concentrique
Il faut toujours brancher avant tout sur l'appareil 1 mètre de conduit concentrique vertical. Suivant l'agencement du
système concentrique, on peut alors installer une plaque de restriction et/ou des conduits d'admission d'air.
Procédez à présent comme suit:
1. Déterminez le nombre de coudes nécessaires (aucune distinction n'est effectuée entre les coudes à 45° et 90°).
2. Déterminez les longueurs de conduits horizontaux en mètres.
3. Déterminez les longueurs de conduits verticaux/transversaux (sans le passage par le toit) en mètres.
A l'aide du tableau 1, ces données vous permettent de déterminer si le système d'évacuation est admissible et quels
sont les réglages à y apporter. Le tableau fonctionne comme suit: recherchez dans les 2 premières colonnes de
gauche le nombre de coudes et la longueur horizontale et recherchez dans la 3ème colonne la longueur verticale/
transversale, vous atteignez alors la lettre A, B ou C. Consultez ensuite dans le tableau 2 les instructions concernant
le conduit d'admission d'air et la plaque de restriction correspondantes (voir pour la mise en place /le retrait 6.8).

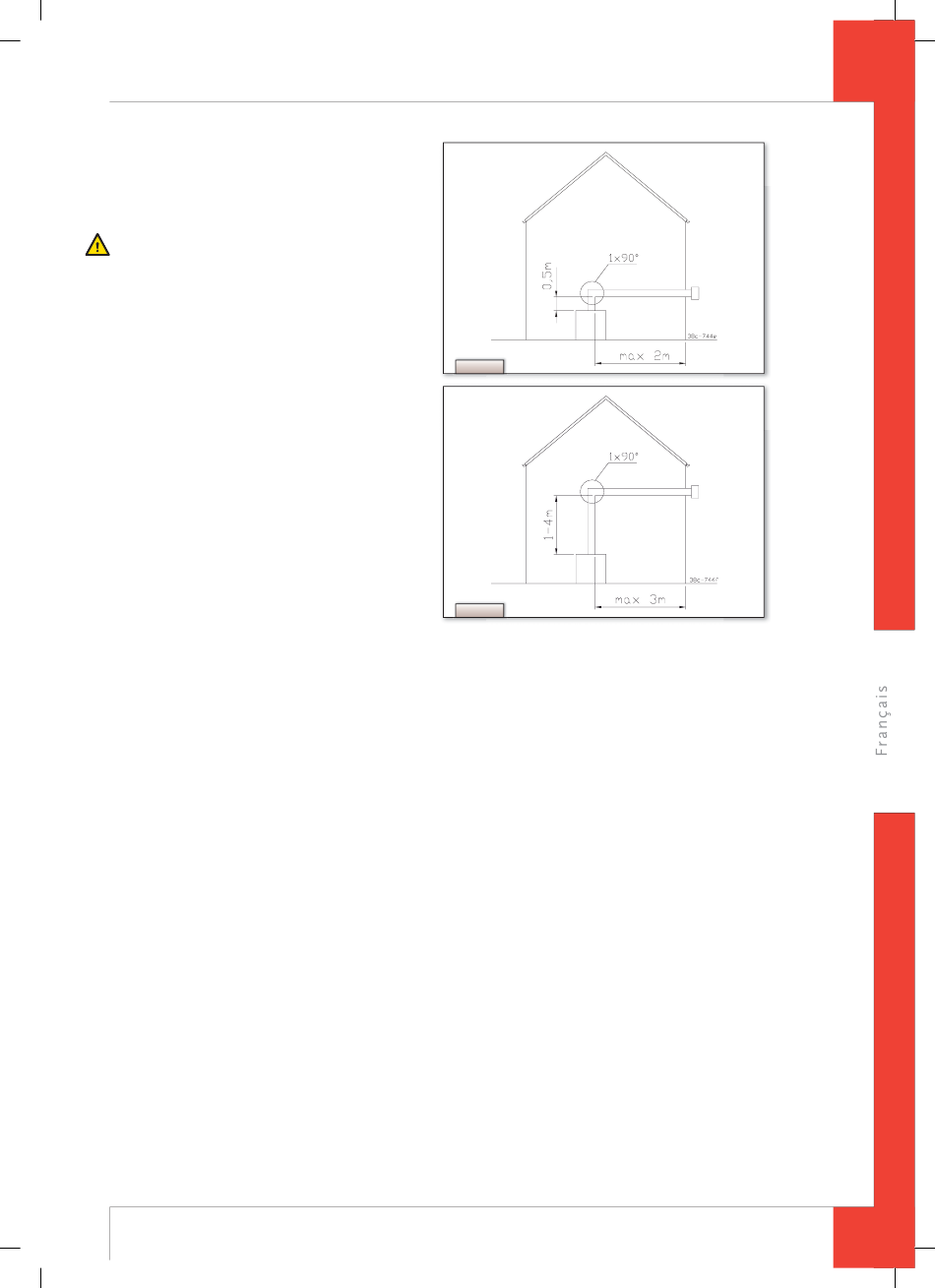

Schéma 4a
Schéma 4b
7
F
