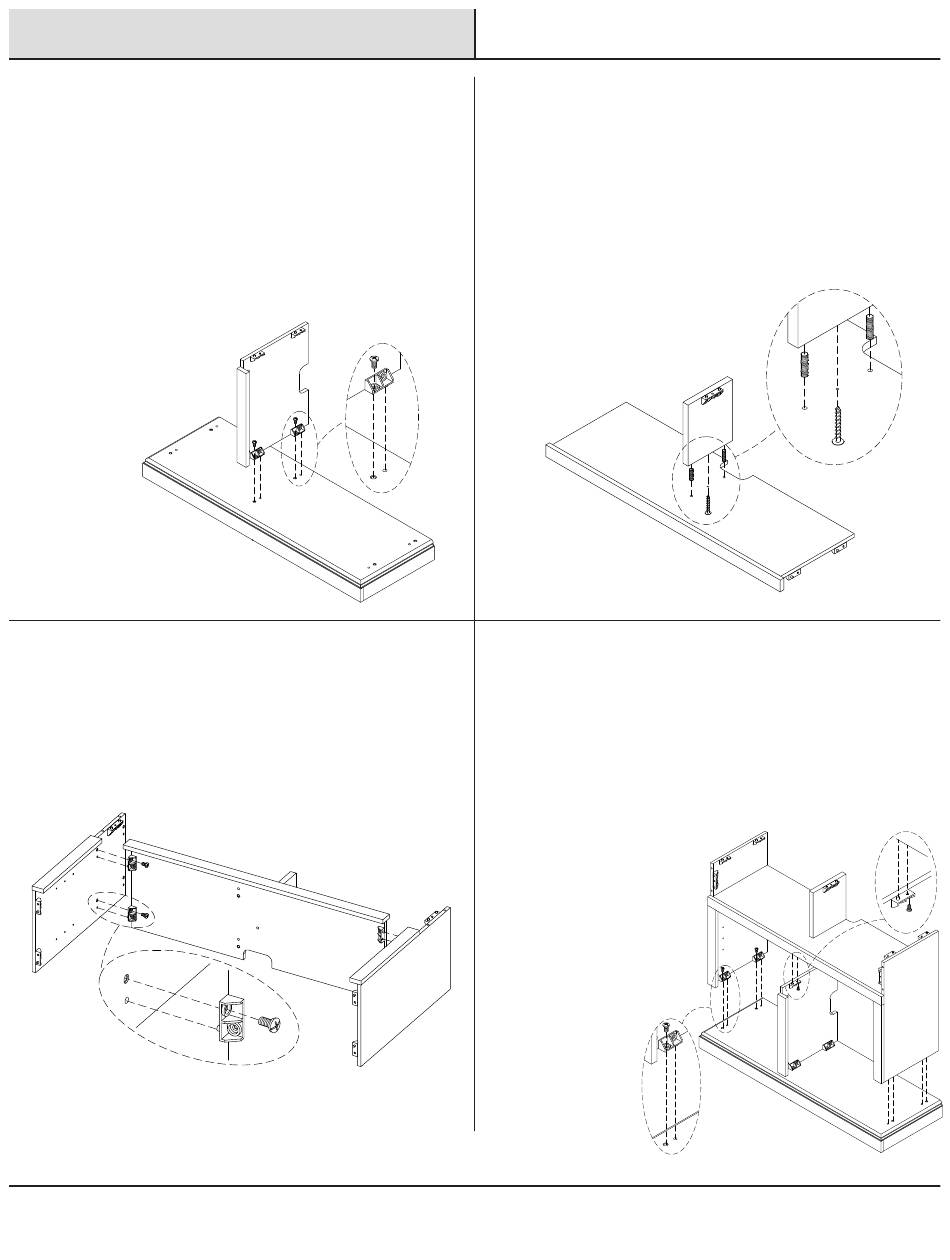

Installation
1
Assemblage de la base et du
panneau vertical central
□ Localisez le panneau de base (B), le panneau vertical
central (F) et placez-les sur une surface molle pour
protéger le fini.
□ Alignez et fixez le panneau vertical central (F) avec les
trous du centre du panneau de base (B) en insérant deux
boulons (AA) dans les trous dans les équerres du trou fileté
dans le panneau vertical central (F). Serrez complètement
les boulons (AA) à l'aide d'un
tournevis. Mettez le
sous-assemblage de
côté pour l'étape 4.
3
Fixation des panneaux gauche et
droit à l'étagère multimédias
□ Insérez quatre boulons (AA) à travers les trous faits dans
l'équerre sur l'étagère multimédias (C) et dans les trous
filetés sur la face intérieure des panneaux latéraux gauche
et droit (D et E). Serrez complètement les boulons (AA) à
l'aide d'un tournevis.
D
AA
F
B
C
AA
2
Assemblage de l'étagère multimédias
et du diviseur multimédias
□ Insérez deux goujons (BB) dans les trous extérieurs du
diviseur multimédias (G) et fixez le panneau à l'étagère
multimédias avec la vis (CC) en passant sous l'étagère
multimédias. Serrez complètement les boulons (CC) à l'aide
d'un tournevis.
4
Fixation du panneau de base
□ Localisez le panneau de base de l'étape 1 et alignez le
matériel avec le panneau multimédia comme illustré.
□ Insérez quatre boulons (AA) à travers les trous dans les
équerres sur les panneaux latéraux gauche et droit (D et E)
et dans les trous filetés sur la face supérieure du panneau
de base (B). Serrez complètement les boulons (AA) à l'aide
d'un tournevis.
□ Insérez deux boulons (AA)
à travers les trous dans
les équerres sur le
panneau vertical
central (F) et dans les
trous filetés sur la face
E
inférieure de l'étagère
multimédias (C). Serrez
complètement
les boulons
(AA) à l'aide
d'un tournevis.
19
Veuillez appeler le 1-800-986-3460 pour obtenir de l'aide.
BB
G
C
C
D
F
AA
B
