2. Fonctionnement
2.1. Mise en marche
Avant chaque mise en marche (qu'il s'agisse de la première fois ou des suivantes), il faut remplir le
filtre d'eau et éliminer l'air (purger)!
Après installer le filtre, il faut le remplir d'eau en ouvrant la vanne de fermeture.
-
Le filtre est maintenant sous pression.
-
L'air enfermé dans le filtre devra être élimine immédiatement, afin d'éviter les dommages dans
-
l'installation dus aux coups de pression. La purge se fait par un rétro-lavage.
Suite au rétro-lavage et à la purge, le filtre est prêt à marcher.
-
Mémoire (seulement JPF+ ¾" – 11/2") : sur le couvercle de la roue manuelle se trouve une
-
mémoire. Par des signaux sonores, il alerte tous les 2 mois qu'il faut faire un rétro-lavage.
Activation :
•
Enlever le couvercle de la roue manuelle
•
Mettre deux batteries. Il faudra utiliser des batteries type 1,5 V
•
Remettre en place le couvercle sur la roue manuelle
•
En appuyant sur la touche RESET du couvercle de la roue manuelle, il est possible de
vérifier le fonctionnement de l'équipement.
2.2 Description du fonctionnement

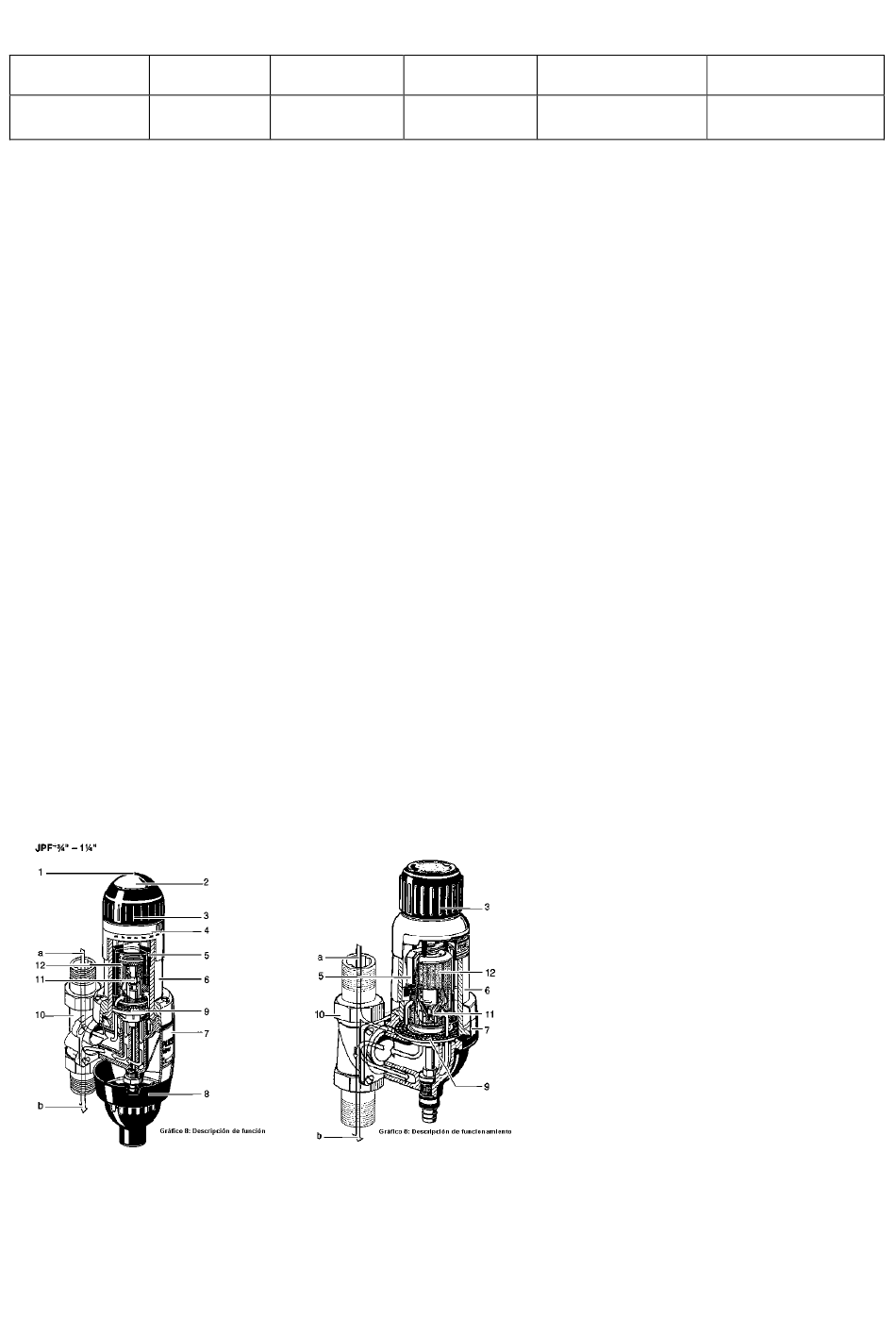

Par la bride de liaison (10), entre l'eau non traitée (a) dans le filtre. Une grosse maille (9) évite que
les grandes particules arrivent à la maille fine (12). L'eau passe par la maille fine (12) de l'extérieur
vers l'intérieur. L'impureté traitée s'attache au réseau de maille fine (12). Ces impuretés sont
visibles par la cheminé transparente (6). Ensuite, l'eau filtrée (b) sort du filtre par la bride (10).
JPF
JPF
1 ½" – 2"
0,3 – 0,8
JPF
DN 65
DN 80/DN 100
0,3 – 0,8
0,5 – 1,5
1
2
3
4
5
6
7
8
9
10
11
12
a
b
JPF
DN 125/DN 200
0,5 – 1,5 (*)
Touche RESET
Couvercle de roue
manuelle avec
mémoire et boite pour
batteries
Roue manuelle pour
commencer le rétro-
lavage
Programmateur pour le
rétro-lavage suivant
Tuyau d'aspiration
Cheminé transparente
Carcasse
Entonnoir
Maille grosse
Bride de relai
Vanne de lavage
Maille fine
Entrée d'eau
Eeau traitée
