5.) De nouveau, appuyez sur le bouton « P », puis relâchez-le : l'écran supé
rieur (rouge) affichera à nouveau le message « SpoF ».
6.) Ne touchez plus aucun bouton pendant une quinzaine de secondes : le ré
chauffeur mémorisera alors de façon permanente la nouvelle valeur du point
de réglage aux heures de pointe.
Remarque concernant les Points de réglage : Un point de réglage est la tem-
pérature maximale jusqu'à laquelle le contrôleur numérique chauffera l'eau.
Après avoir atteint la température du point de réglage, le contrôleur numérique
éteindra le réchauffeur. La puissance consommée par le réchauffeur est indépen-
dante du point de réglage choisi.
REMARQUE
« programmation » et que vous préférez que le réchauffeur fonctionne quelle
que soit l'heure, de jour comme de nuit, utilisez simplement les boutons fléchés
« Haut » et « Bas » pour choisir le point de réglage qui vous convient. Ensuite,
appuyez sur le bouton « Marche / Arrêt » afin d'allumer la diode d'état du
contrôleur. De cette façon, le réchauffeur contrôlera en permanence la tempéra-
ture de la piscine jusqu'au point de réglage spécifié, de jour comme de nuit.
Câble d'asservissement de la pompe
Le réchauffeur In-Line + vous est fourni avec un câble d'asservissement de la
pompe, lequel doit être branché du côté gauche du corps du réchauffeur, juste en
dessous du cordon d'alimentation électrique.
Il est facile à brancher : ôtez tout simplement la protection en caoutchouc de la
prise femelle qui se trouve sur le corps du réchauffeur, et branchez-y la prise
mâle qui équipe le cordon de 5 m. Après l'avoir insérée à fond, faites tourner
l'écrou de verrouillage situé au-dessus de la prise femelle afin de bloquer les
deux prises dans cette position.
Les deux fils de l'autre extrémité du cordon doivent être raccordés à l'horloge

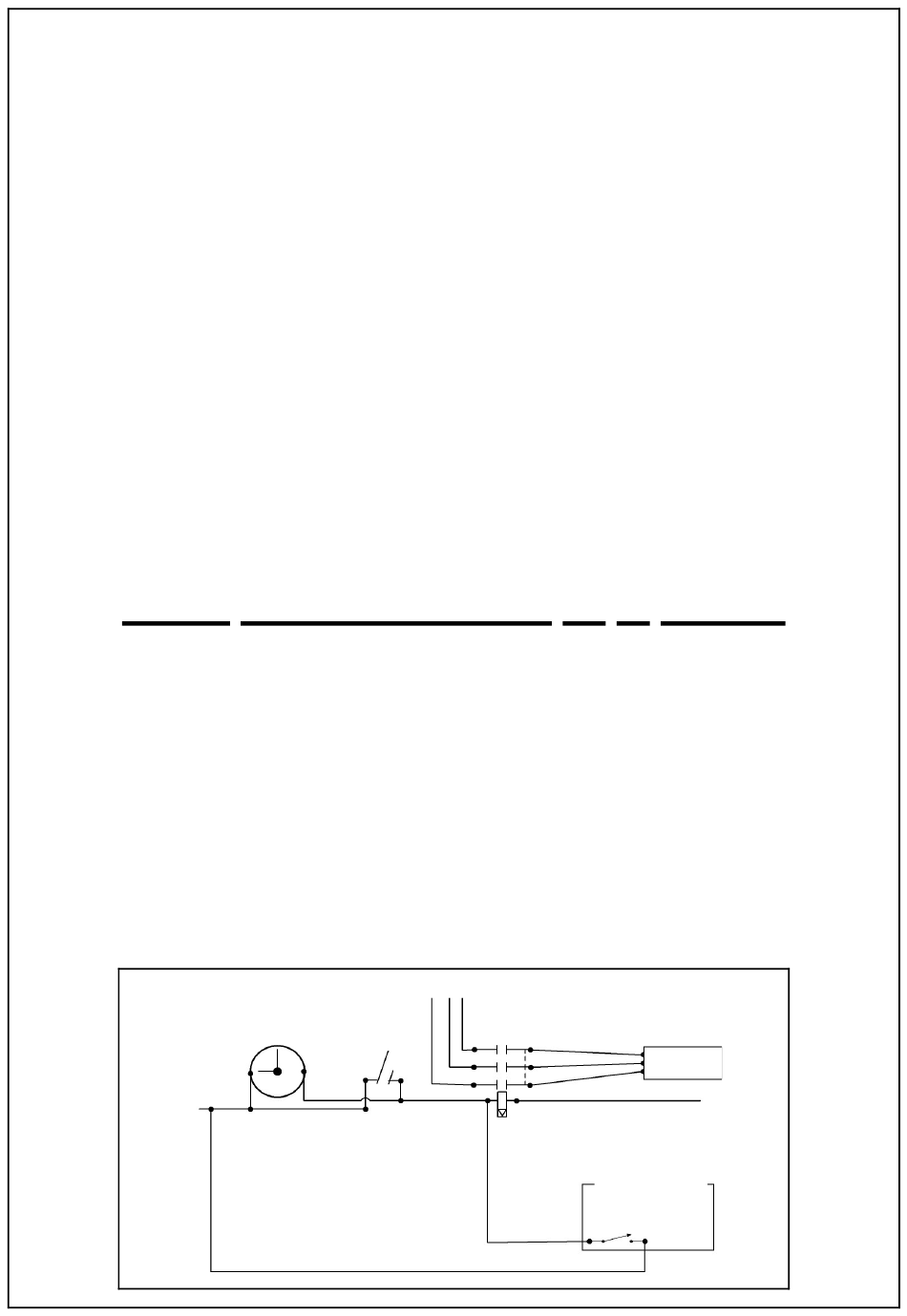

qui contrôle la pompe de la piscine (Consultez le schéma de câblage ci-dessous).
Phase
– Si vous ne souhaitez pas faire usage du mode
Horloge
Interrupteur
Pompe
principal manuel
Cable asservissement
de la pompe 2 à la
bobine du contacteur
Cable asservisse-
ment de la pompe
1 à la Phase
Alimentation Pompe
Contacteur
Bobine contacteur
Pompe de
filtration
Neutre
In-Line+
Priorité de chauffage
10-Amp max. Pas de
connection electrique
