Programmation DIN | Programmation des variables
Lire des données d'outils
Consultez le manuel de votre machine !
Cette fonction est également disponible sur les
machines dotées d'un magasin d'outils.
La commande utilise la liste du magasin à la place de la
liste de la tourelle.

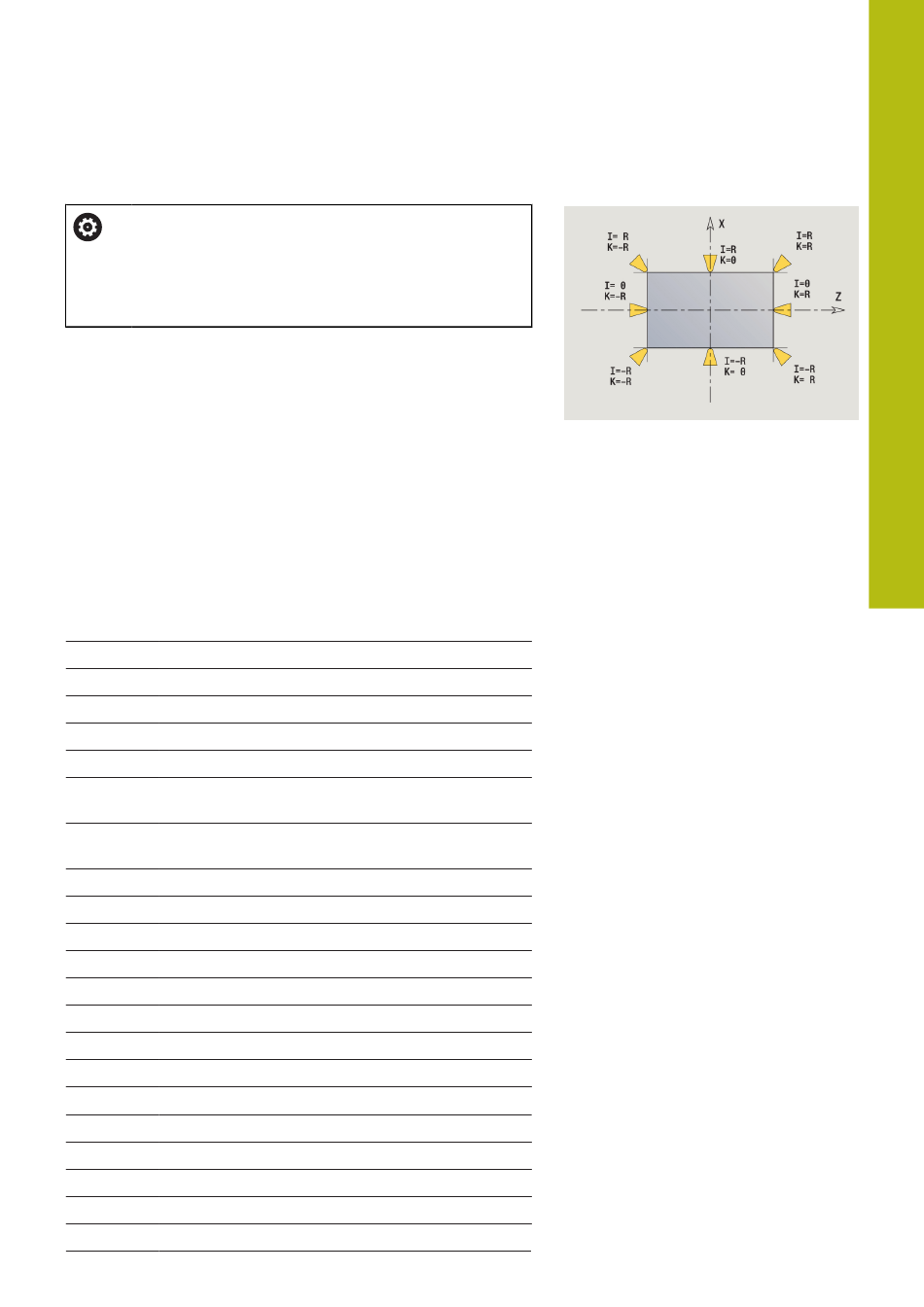

Pour lire les données des outils actuellement mémorisés dans la
liste de la tourelle, utiliser la syntaxe suivante : #wn(select).
Pour obtenir les informations relatives à l'outil actuellement installé,
utiliser la syntaxe suivante : #w0(select).
Vous pouvez aussi directement consulter les informations d'outils
grâce au No. d'identif.. Cela peut par exemple s'avérer nécessaire
lorsqu'il n'existe pas d'affectation des emplacements de la
tourelle : #l1= #w1(select,"ID").
Si une chaîne de rechange est définie, programmez le "premier
outil" de la chaîne. La commande détermine les données de "l'outil
actif".

Identifiants des informations d'outils

#wn(ID) N° d'identification de l'outil (affecter dans variable
de texte #xn)
#wn(PT) Key P de l'outil *10 (par ex. 12.3 devient 123)
#wn(WT) Type d'outil à 3 chiffres
#wn(WTV) 1ère position du type d'outil
#wn(WTH) 2ème position du type d'outil
#wn(WTL) 3ème position du type d'outil
#wn(NL) Longueur utile (outils de tournage intérieur et
perçage)
#wn(HR) Sens d'usinage principal (voir tableau des positions
d'outils)
#wn(NR) Sens d'usinage secondaire pour outils de tournage
#wn(AS) Exécution (voir tableau d'exécution)
#wn(ZZ) Nombre de dents (outils de fraisage)
#wn(RS) Rayon de plaquette
#wn(ZD) Diamètre de l'embout
#wn(DF) Diamètre de la fraise
#wn(SD)
Diamètre du cône
#wn(SB)
Largeur du tranchant
#wn(SL) Longueur de la dent
#wn(AL) Longueur d'amorce
#wn(FB) Largeur de la fraise
#wn(WL) Position d'outil
#wn(ZL) Cote de réglage en Z (issue de la liste d'outils)
#wn(XL) Cote de réglage en X (issue de la liste d'outils)
