Montage
1,0
Sémelles en béton et supports muraux
Mesurez les positions des poteaux sur le sol. Le montage sur le sol peut être réalisé de
plusieurs manières, en fonction de la situation. Par exemple: sur des semelles en béton,
sur une fondation ou un sol existant. Dans cette instruction, nous supposons que le
système est installé sur des semelles en béton. Creusez 4 trous et installez-y 4 semelles
en béton. Mettez ces semelles à la hauteur nécessaire (en tenant compte d'une certaine
profondeur en dessous du niveau du sol et des possibilités de positionnement sur la
semelle en béton).

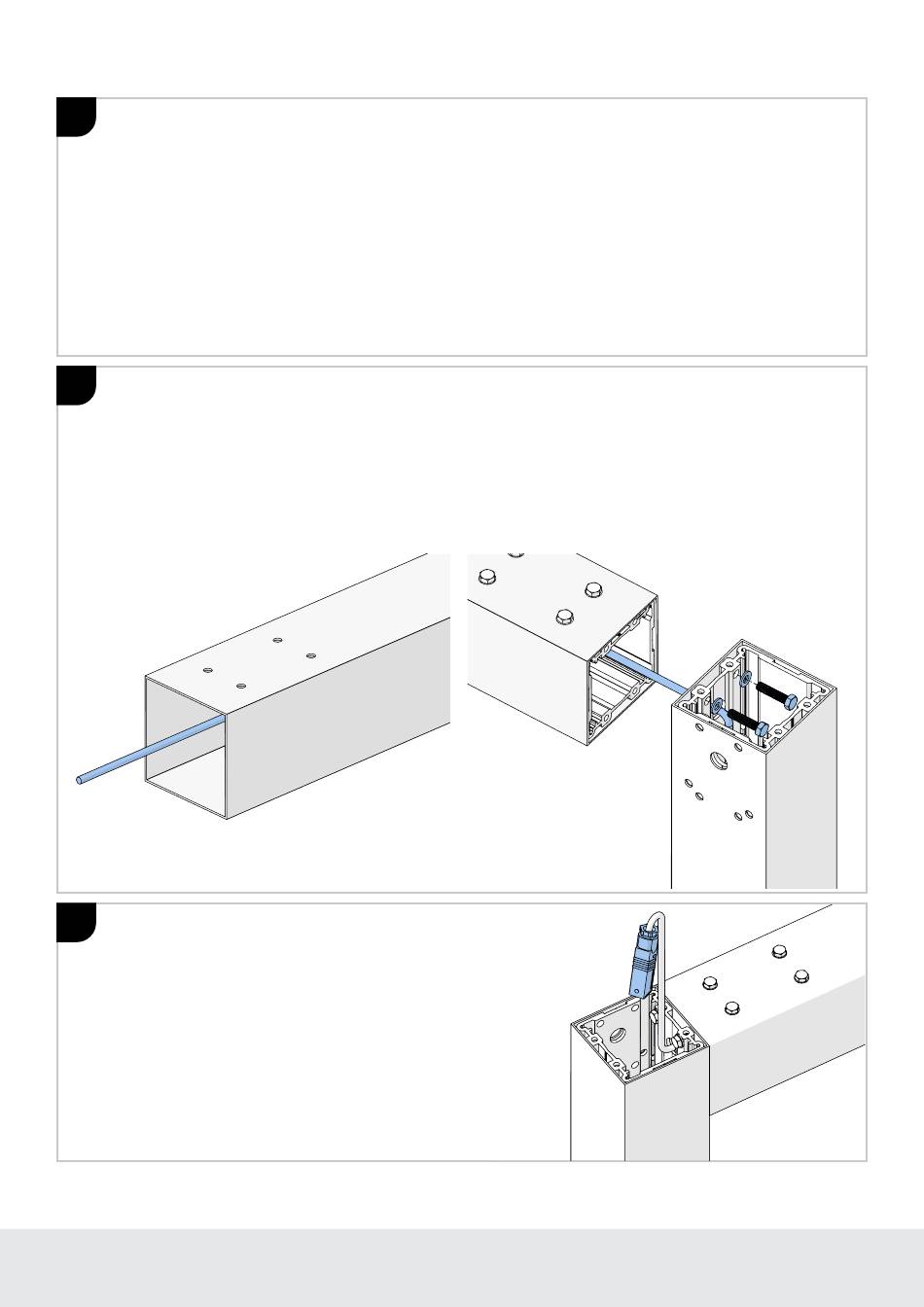

1.1
Montage du côté
Fixez le poteau à la poutrelle qui sera posée contre le mur. Ce sera le côté moteur du Bio-T
par où le câblage va passer. Assurez-vous qu'un câble de commande du système de
lambrequin passe par la poutrelle. Utilisez quatre écrous hexagonaux M8 x 35 mm et des
rondelles M8.
1.2
Fixation de la prise rallonge
Connectez du côté avant du système une prise
rallonge au câble.
2
