Manuels Connexes pour biossun Bio-KD
Sommaire des Matières pour biossun Bio-KD

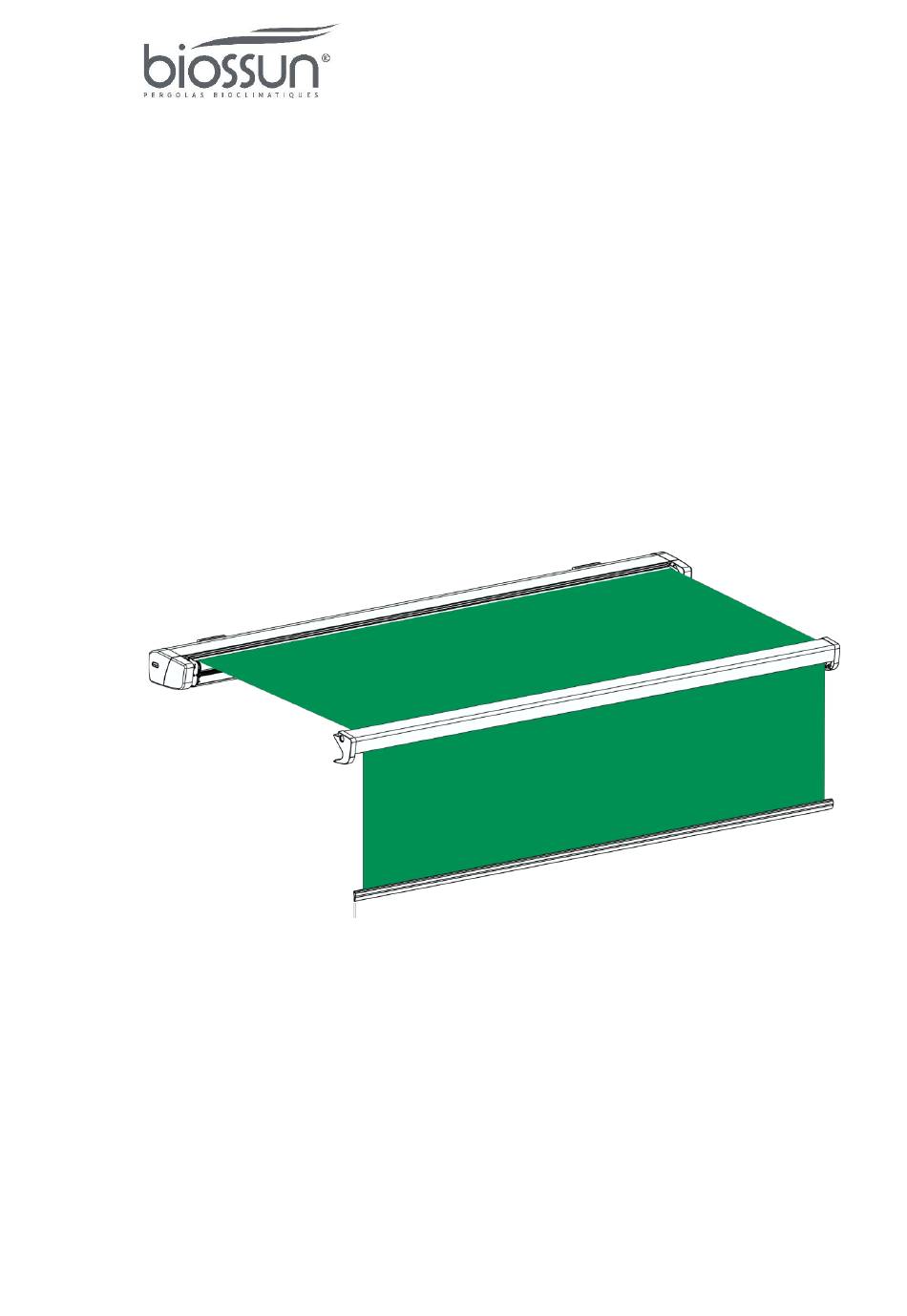

- Page 1 Notice montage Store à bras articulé Bio-KD, Bio-KD-double Lisez les instructions avant d'effectuer toute tâche !
- Page 2 Biossun SAS 24 Rue de la Sure 38360 Sassenage FRANCE Téléphone : +33 480 42 08 10 Email : info@biossun.com Internet: www.biossun.com Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 3 Les illustrations présentes dans ces instructions sont destinées à transmettre une compréhension générale et peuvent différer de la conception réelle. ■ Autres documents Manuel d'instructions pour store à bras articulé Bio-KD, Bio-KD- applicables double ■ Manuel d'utilisation du moteur : –...
- Page 4 Table des matières Table des matières Store à bras articulé Bio-KD et Bio-KD-double....5 Sécurité................7 2.1 Symboles dans ces instructions........7 2.2 Utilisation conforme............8 2.3 Risques résiduels............9 Préparer le montage............15 Monter le store..............19 Coupler le store..............23 Ajuster le store..............
- Page 5 Store à bras articulé Bio-KD et Bio-KD-double Store à bras articulé Bio-KD et Bio-KD-double Store à bras articulé Bio-KD Variantes Le store à bras articulé Bio-KD est la version standard de la série Bio-KD avec un seul élément pare-soleil (auvent). Le store à bras articulé Bio-KD-double ¼...
- Page 6 Store à bras articulé Bio-KD et Bio-KD-double Store à bras articulé Bio-KD- double Fig. 2 : Type Bio-KD-double Cassette Auvent Barre de chute Consoles Barre de lestage Cantonnière La cassette (Fig. 2/1) est fixée à la surface d'appui par les consoles (Fig.
- Page 7 Ces consignes de sécurité sont intégrées à l'instruction de sorte qu'elles n'interrompent pas le flux de lecture lors de l'exécution de la tâche. Les mots de signalisation décrits ci-dessus sont utilisés. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 8 L'utilisation conforme comprend le respect de toutes les informations contenues dans ce manuel et dans les autres documents applicables. Utilisation non conforme Une utilisation non conforme du store peut entraîner des situations dangereuses. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 9 être effectués que par des électriciens qualifiés. – Les composants électriques ne peuvent être connectés que si les spécifications de la plaque signalétique correspondent à la tension d'alimentation. – Observez la documentation jointe pour les composants électriques. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 10 Pièces mobiles AVERTISSEMENT ! Risque d'écrasement par des pièces mobiles ! Les pièces mobiles du store présentent un risque d'écrasement. – Sécurisez les bras de support et le rail d'extrémité pendant le montage. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 11 – Assurez-vous que le store ne peut pas se dégager des cordes. – Maintenez le store à l'horizontale lorsque vous le soulevez. – Ne pénétrez pas dans la zone de danger sous la charge. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 12 Notez certains composants sont lourds. Si nécessaire, utilisez un appareil de levage. – Sécurisez les composants pour éviter qu'ils ne tombent ou ne se renversent. – En cas de doute, consultez Biossun. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 13 – Ne déployez pas le store par temps de gel ou lorsqu'il neige. – Éliminez tous les obstacles. Équipement de protection individuelle Protection auditive Les protections auditives sont utilisées pour protéger l'ouïe des dommages causés par le bruit. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 14 Installation des éléments de fixation ■ Évaluation de la structure du bâtiment ■ Mise en service et utilisation du produit Le câblage électrique permanent ne peut être installé que par un électricien officiellement qualifié. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 15 – Pour éviter la corrosion par contact, n'utilisez pas de pièces en acier et en acier inoxydable ensemble. Gardez à portée de main les matériaux de fixation appropriés (non inclus). 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 16 Fig. 3 : Console pour montage mural Montage au plafond La console de plafond se compose de l'équerre de plafond et de la console murale. Fig. 4 : Console pour montage au plafond Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 17 Fig. 5 : Extension de console pour montage mural Gabarits de perçage Les consoles pour le montage mural peuvent également être utilisées comme gabarits de perçage. Fig. 6 : Gabarit de perçage/console 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 18 Préparer le montage Fig. 7 : Gabarit de perçage/élargissement de la console Les procédures de fixation de la console de plafond et de la console sont identiques. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 19 élément du bâtiment doit être ponté Fig. 9 : Aligner les consoles (p. ex. un joint de dilatation). Utilisez un niveau à bulle ou un cordon pour l'alignement horizontal des trous de fixation. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 20 Percez les trous pour la fixation de la console (Fig. 11). Fig. 11 : Perçage des trous Vissez les consoles sur la surface d'appui (Fig. 12). Fig. 12 : Vissage de la console (exemple de représentation) Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 21 – Si vous avez prévu de remonter le store, assurez-vous de disposer de toute la documentation. Demandez à Biossun tous les documents manquants. Fig. 13 : Assembler le store aux consoles Console de montage Store Évidement...
- Page 22 à la tension d'alimentation. – Respectez le manuel d'utilisation du moteur joint. Raccordez l'entraînement à l'alimentation électrique comme indiqué dans le manuel d'utilisation du moteur joint. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 23 (Fig. 15/2) et fixez-la dans les écrous à rainure des barres de chute. La cantonnière n'est pas connectée ! Un Fig. 15 : Monter l'arbre entraînement est installé pour chaque côté du système. 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 24 Sens inverse des aiguilles d'une montre : l'angle d'inclinaison augmente – le bras articulé s'abaisse. ■ Sens des aiguilles d'une montre : l'angle d'inclinaison diminue – le bras articulé se soulève. Vérifiez que le store est horizontal. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 25 Amenez les bras articulés en position horizontale en utilisant une clé de 5 sur le boulon du bras excentrique (Fig. 19/1) des bras articulés (Fig. 19/4). Serrez la vis de serrage à tête hexagonale M5×10 (Fig. 19/2). 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 26 Sens inverse des aiguilles d'une montre : le rail d'extrémité se lève. ■ Sens des aiguilles d'une montre : le rail d'extrémité se baisse. Serrez la tige filetée du boulon de serrage M5x10 (Fig. 20/1). Vérifiez que le rail d'extrémité est horizontal. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 27 1,0 cm sur l'articulation du bras central (Fig. 21). Sécurisez la position de fin de course inférieure sur le moteur comme indiqué dans le manuel d'utilisation du moteur. Fig. 21 : Déployer le store, Bio-KD Position de fin de Rétractez le store. course supérieure Le moteur s'arrête dans la position de fin de...
- Page 28 Variation de l'intensité lumineuse Maintenez le bouton HAUT (Fig. 22/1) de l'émetteur radio portatif enfoncé. La lumière s'intensifie. Maintenez le bouton BAS (Fig. 22/2) de l'émetteur radio portatif enfoncé. La lumière s'assombrit. Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 29 Respecter le manuel d'instructions du module store double émetteur/récepteur WEP � Remplacer les piles de l'émetteur radio portatif L'éclairage ne Piles à plat dans Manuel d'instruction de l'émetteur radio portatif. s'allume pas l'émetteur radio portatif 22.03.2021 Store à bras articulé Bio-KD, Bio-KD- double...
- Page 30 Manuel d'instructions mémoire. du module variateur et de l'émetteur radio portatif. Module variateur Faire réparer ou remplacer le variateur par le service d'assistance du fabricant. défectueux Store à bras articulé Bio-KD, Bio-KD- 22.03.2021 double...
- Page 31 Données techniques Données techniques Pour les données techniques concernant le store Store à bras articulé Bio-KD/Bio-KD- à bras articulé Bio-KD/Bio-KD-double, voir les double documents joints à la livraison. Bandeaux LED Spécification Valeur Tension 24 V Sortie par mètre 9,6 W Luminosité...
- Page 32 Console murale ......17 Bio-KD ......27 Contrôle de fonctionnement .
- Page 33 Utilisation conforme ......8 Type Bio-KD......5 Type Bio-KD-double .
