Manuels Connexes pour biossun Bio-PM
Sommaire des Matières pour biossun Bio-PM

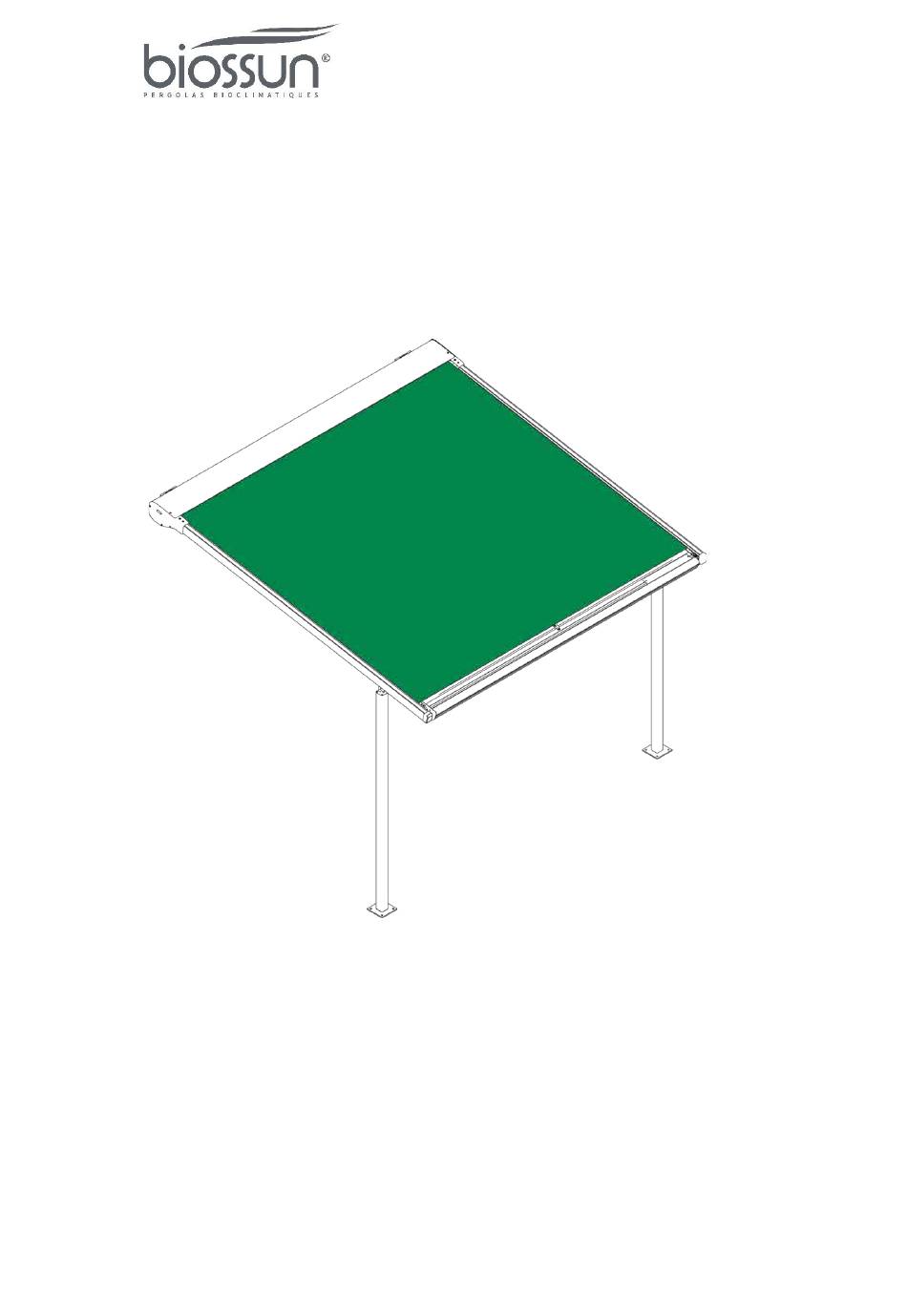

- Page 1 Notice montage Store de pergola Biossun Bio-PM Lisez les instructions avant d'effectuer toute tâche !
- Page 2 Biossun SAS 24 Rue de la Sure 38360 Sassenage FRANCE Téléphone : +33 480 42 08 10 Email : info@biossun.com Internet: www.biossun.com Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 3 Autres documents Manuel d'instructions pour le store de pergola ■ applicables Manuel d'utilisation du moteur ■ Si inclus : manuel d'utilisation de la télécommande radio ■ Si inclus : manuel d'instruction de la commande automatique 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 4 4.8 Raccorder l' entraînement........... Remarques sur le bloc d'alimentation et le variateur de l' éclairage..............32 Mettre le store en service..........34 Déprogrammer les composants individuels....35 Résolution des problèmes..........36 Données techniques............Index................... 39 Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 5 Rail de guidage Barre de chute Le store de pergola Bio-PM se compose d'une cassette (Fig. 1/2) dans laquelle se trouve le store enrouleur (Fig. 1/3). Le guidage latéral de la barre de chute (Fig. 1/8) est assuré par les deux rails de guidage (Fig.
- Page 6 '¼ page 6) lors du montage du store sur des balcons, des plafonds ou des soffites. Console de plafond Fig. 3 : Console de plafond Console de plafond Fig. 4 : Console de plafond Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 7 être boulonnés sur une surface horizontale à l'aide de plaques de base. Biossun recommande d'intégrer les poteaux du Bio-PM dans du béton. Pour ce faire, une fondation correspondante doit être créée sur place, selon les dimensions du Bio-PM. La taille, la profondeur et le renforcement indiqués (Fig.
- Page 8 Le rail de guidage (Fig. 8/1) est vissé sur la panne (Fig. 8/2) à l'aide du raccord pour rail de guidage de la panne (Fig. 8/3). Fig. 8 : Raccord pour rail de guidage de la panne Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 9 Les mots de signalisation décrits ci- dessus sont utilisés. Exemple : Desserrer la vis. PRUDENCE ! Risque de pincement par le couvercle ! Fermez le couvercle avec précaution. Serrez la vis. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 10 être effectués que par des électriciens qualifiés. – Le store ne peut être raccordé que si les spécifications de la plaque signalétique correspondent à la tension d'alimentation. – Respectez le manuel d'utilisation du moteur joint. Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 11 – Assurez-vous que le store ne peut pas se dégager des cordes. – Maintenez le store à l'horizontale lorsque vous le soulevez. – Ne pénétrez pas dans la zone de danger sous la charge. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 12 – Si vous avez prévu de remonter le store, assurez-vous de disposer de toute la documentation. Demandez à Biossun tous les documents manquants. – Assurez-vous que l'espace disponible est suffisant avant de commencer les travaux. – Manipulez les composants exposés et tranchants avec précaution.
- Page 13 Les lunettes de protection protègent vos yeux des pièces volantes et des projections de liquides. Chaussures de sécurité Les chaussures de sécurité protègent les pieds des chutes de pièces et évitent d'avoir les pieds écrasés ou de glisser sur des sols glissants. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 14 – Supports de plafonds – Console de plafond En option ■ Éclairage (intégré dans la cassette et/ou les rails de guidage) ■ Panne ■ Plaque perforée Assurez-vous que la surface d'appui a une capacité de charge suffisante. Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 15 à la présence de chlore dans l'air. – Pour éviter la corrosion par contact, n'utilisez pas de pièces en acier et en acier inoxydable ensemble. Gardez à portée de main les matériaux de fixation appropriés (non inclus). 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 16 Vissez la console murale sur la plaque de compensation. Le matériel de fixation n'est pas inclus. Répétez les étapes 2 à 4 sur toutes les consoles murales. Fig. 11 : Perçage des trous Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 17 Vissez les consoles de plafond. Le matériel de fixation n'est pas inclus. Répétez les étapes 2 à 4 sur toutes les consoles de plafond. Fig. 14 : Perçage des trous 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 18 UK Bord inférieur de la console murale La distance est calculée à partir de la projection (A) et de la hauteur libre (Y) (max. 450 cm). Hauteur (min. 180 cm) Largeur du poteau 6,6 cm Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 19 "Poteau avec base en acier pour montage sur panne (en option)" à la page 20 Poteau avec fondation Biossun recommande d'intégrer les poteaux du store dans du béton. Pour ce faire, une fondation correspondante doit être créée sur place, selon les dimensions du store.
- Page 20 Fig. 19 : Plan de perçage de la plaque de base Poteau avec base en acier pour montage sur panne (en option) Placez le poteau sur la base en acier. Fig. 20 : Mise en place du poteau Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 21 UK Bord inférieur de la console murale La distance est calculée à partir de la projection (A) et de la hauteur libre (Y) (max. 450 cm). Hauteur (min. 180 cm) Largeur du poteau 6,6 cm 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 22 Serrez les écrous de fixation. Répétez les étapes de montage pour le deuxième poteau. La panne est vissée sur le poteau et est prête à être montée. Fig. 24 : Raccordement de la panne au poteau Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 23 Vissez le support statique et la panne à l'aide de vis à tête hexagonale M8×16. Vissez le support statique et le poteau à l'aide de vis à tête hexagonale M8×20. Fig. 26 : Panne 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 24 Fig. 28 : Guide ZIP Lorsque les rails de guidage sont insérés dans la cassette, les fiches se connectent entre elles, ce qui rend inutile l'utilisation de câbles d'éclairage. Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 25 Placez la sangle de tension sur le rouleau d'entraînement. ■ Insérez la sangle de tension dans la chambre inférieure du rail de guidage. ■ Faites passer la sangle de tension sur le rouleau d'entraînement avant (Fig. 31/1). 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 26 Répétez les étapes 7 à 10 de l'autre côté. Vérifiez le mouvement de la sangle. Mettez en place les embouts des rails de guidage (Fig. 34/2) et serrez la tige filetée (Fig. 34/1). Fig. 34 : Embout des rails de guidage Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 27 Serrez le support de protection contre le vent à l'aide des trois vis auto-foreuses Pias TX A2 ST 3.9×13 (Fig. 37/1). Fig. 37 : Monter le support de protection contre le vent 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 28 Fixez l'écrou à rainure de la cassette aux vis de serrage M8×16 (Fig. 40/1). Répétez cette procédure sur toutes les consoles murales. Le store est assemblé et mis en place. Fig. 40 : Fixation du store Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 29 Vérifiez et ajustez la largeur entre les bords intérieurs des rails de guidage à la hauteur des supports de montage (Fig. 42). Saisissez les dimensions : ■ Y1 = ■ Y2 = Fig. 42 : Aligner le store 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 30 Vérifiez à nouveau les dimensions "Aligner les rails de guidage" à la page 29. Serrez à fond les vis de fixation M6×35 (Fig. 44/2). Le store est monté. Fig. 44 : Fixation du rail de guidage Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 31 – Le store ne peut être raccordé que si les spécifications de la plaque signalétique correspondent à la tension d'alimentation. – Respectez le manuel d'utilisation du moteur joint. Raccordez l'entraînement à l'alimentation électrique comme indiqué dans le manuel d'utilisation du moteur joint. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 32 4.4 "Pré- monter le store" à la page 24). Tirez l'auvent (Fig. 47/3) hors de la barre de chute et repoussez-le. Le bloc d'alimentation et le variateur sont exposés. Fig. 47 : Relâcher l'auvent Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 33 Débranchez les connexions des bandeaux LED (Fig. 48/7). Débranchez le câble secteur du bloc d'alimentation (Fig. 48/3) et du câble moteur (Fig. 48/1). Retirez le variateur (Fig. 48/6) et le bloc d'alimentation (Fig. 48/5) de la cassette. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 34 Assurez-vous que le moteur s'arrête. Si la cassette ne se ferme pas correctement : � ■ "Ajuster les positions de fin de course" à la page 34 La barre de chute ne doit pas dépasser l'embout. Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 35 Ces composants sont exclus de la remise à zéro. Appuyez sur le bouton Prog à l'arrière du transmetteur portatif jusqu'à ce que tous les composants sélectionnés aient confirmé deux fois. Les canaux correspondants ont été réinitialisés et peuvent être reprogrammés. 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 36 Le store n'atteint plus Le store est rails de guidage" à la page 29). ses fins de course. déformé. ■ Vérifier si quelque chose bloque. En cas d'autres dysfonctionnements, � contacter "Assistance" à la page 3 Biossun Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 37 Blanc chaud Catégorie de protection Classe de protection IP64 Bloc d'alimentation Donnée Valeur Unité Tension d'entrée 230 V Fréquence 50–60 Hz Tension de sortie 24 V DC Consommation d'énergie E/S 75 W Poids 0,9 kg 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 38 Données techniques Donnée Valeur Unité -10 à 40 °C Température ambiante admissible Classe de protection IP64 Store de pergola BIOSSUN Bio-PM 13.12.2021...
- Page 39 Symboles dans ces instructions ....9 Monter le store sur une panne ... . . 22 13.12.2021 Store de pergola BIOSSUN Bio-PM...
- Page 40 Support orientable ......7 Console murale ......6 Store de pergola BIOSSUN Bio-PM 13.12.2021...
