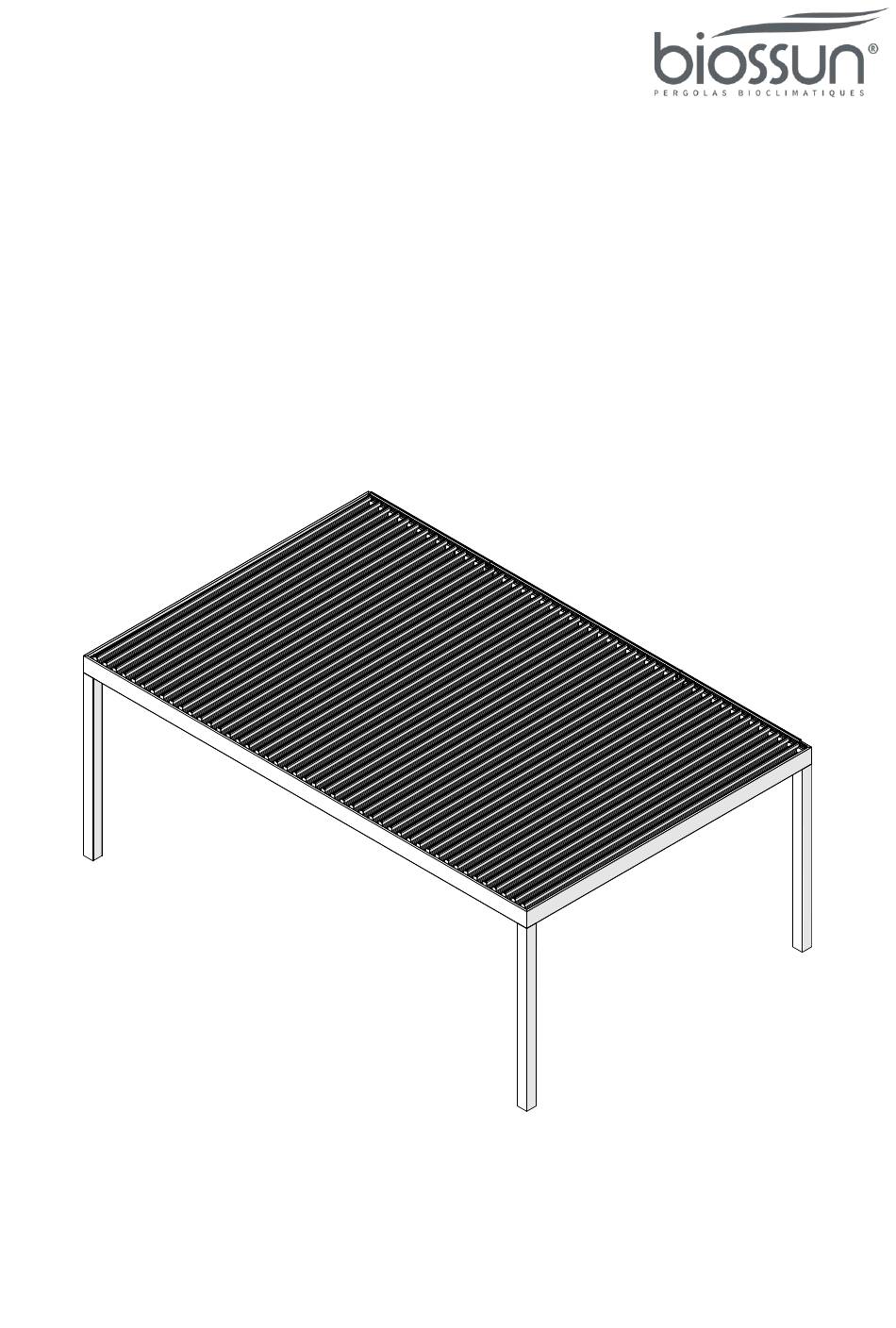

- Page 1 Instructions d'installation Pergola BIO230 NVS...
- Page 2 Monter le cache de la barre de positionnement opposée au moteur .............. 43 5.23. Installer l'électronique dans le poteau technique ..................... 44 5.24. Mettre en place les caches des poteaux ......................46 Résolution des problèmes ............................... 47 Données techniques ................................ 48 Index ....................................49 Pergola BIO230 NVS...
- Page 3 § Support Address Biossun SAS 24 rue de la Sure 38360 Sassenage FRANCE Phone +33 (0)4.80.42.08.10 e-mail info@biossun.com Autres documents applicables Manuel d'utilisation de la pergola § Si inclus : manuel d'utilisation de la télécommande radio § Pergola BIO230 NVS...
- Page 4 Vue d'ensemble des outils Masse Sledgehammer Foret à béton Concrete drill Extension de visseuse Screwer extension Clé dynamométrique Dynamometric wrench Clé plate Open-end spanner Spirit level Niveau à bulle Drill Perceuse Screwer Visseuse Silicone Silicone Tape measure Mètre ruban Pergola BIO230 NVS...
- Page 5 2.3. Options de fixation : o Standard (directement au sol) ˃ 105,00 mm >105. 00 mm ˃ 105,00 mm >105. 00 mm o Plaque large ˂ 105,00 mm <105. 00 mm ˂ 105,00 mm <105. 00 mm Pergola BIO230 NVS...
- Page 6 Les mots de signalisation décrits ci-dessus sont utilisés. Exemple : Desserrer la vis. PRUDENCE ! Risque de pincement par le couvercle ! Fermer le couvercle avec précaution Serrer la vis Pergola BIO230 NVS...
- Page 7 Les travaux sur les composants électriques ne doivent être effectués que par des électriciens qualifiés. La pergola ne peut être raccordée que si les spécifications de la plaque signalétique correspondent à la tension d'alimentation. Respectez le manuel d'utilisation du moteur joint. Pergola BIO230 NVS...
- Page 8 écrasement. Utiliser des élévateurs adaptés pour garantir un maintien suffisant de la pergola à hauteur Maintenez la pergola à l'horizontale lorsque vous la soulevez. Ne pénétrez pas dans la zone de danger sous la charge. Pergola BIO230 NVS...
- Page 9 Si vous avez prévu de remonter la pergola, assurez-vous de disposer de toute la documentation. Demandez à Biossun tous les documents manquants. Assurez-vous que l'espace disponible est suffisant avant de commencer les travaux. Manipulez les composants exposés et tranchants avec précaution.
- Page 10 Les lunettes de protection protègent vos yeux des pièces volantes et des projections de liquides. Chaussures de sécurité Les chaussures de sécurité protègent les pieds des chutes de pièces et évitent d'avoir les pieds écrasés ou de glisser sur des sols glissants. Pergola BIO230 NVS...
- Page 11 4. Préparer le montage 4.1. Vérifier les éléments de base fournis Poutre moteur Poutre opposée au moteur Protection de la barre de positionnement Pergola BIO230 NVS...
- Page 12 Poutre latérale droite Poutre latérale gauche Pergola BIO230 NVS...
- Page 13 Barre de mouvement Poteaux / Poteau technique Lames Pergola BIO230 NVS...
- Page 14 Assurez-vous que votre alimentation présente les caractéristiques suivantes : Tension : 230 V, Fréquence : 50 Hz, Protection électrique : Protection de 10 A avec un différentiel de 30 mA, Câble d'alimentation : Câble à trois fils avec mise à la terre (min. Ø1,5 mm Pergola BIO230 NVS...
- Page 15 140,00 mm 140, 00 mm En cas de montage mural, vous pouvez être confronté à deux situations : 90,00 mm 90,00 mm 70,00 mm 70,00 mm Installation sur un mur en béton Installation against a concrete wall Pergola BIO230 NVS...
- Page 16 100 mm au-dessus du sommet de la pergola : cle aran ce > 10 0 mm espace libre ˃ 100 mm 4.4. Choix des matériaux de fixation Que vous installiez la pergola au sol ou en façade, utilisez toujours des vis en acier inoxydable. Pergola BIO230 NVS...
- Page 17 5.1. Placer les poutres sur des tréteaux 5.2. Raccorder les différents câbles et extensions Connecter les couleurs correspondantes Connect matching colors Lors de cette étape, n'oubliez pas que les différents câbles doivent aboutir dans le poteau technique. Pergola BIO230 NVS...
- Page 18 La disposition des câbles des capteurs de vent et de pluie doit être réglée à cette étape, avant d'assembler les coins. 5.3. Assembler les coins et les sceller Pergola BIO230 NVS...
- Page 19 Vis TAPTITE II M6x16 TTPT TAPTITE II M6x1 6 TTPT screw s Pergola BIO230 NVS...
- Page 20 Monter les PDL supérieures AVERTISSEMENT WARNING La façon dont vous inclinez la PDL a un The way y ou angle t he PDL impac t the way the post is angled impact sur la façon dont le poteau est incliné Pergola BIO230 NVS...
- Page 21 En cas de montage mural, percez des trous dans le(s) cadre(s) destiné(s) à être placé(s) contre le(s) mur(s) 800,00 mm 80 0,00 mm 800,00 mm 80 0,00 mm 500,00 mm 50 0,00 mm 105,00 mm 105, 00 mm Pergola BIO230 NVS...
- Page 22 500,00 mm 50 0,00 mm 105,00 mm 105, 00 mm 125,00 mm 125, 00 mm 105,00 mm 105, 00 mm Pergola BIO230 NVS...
- Page 23 5.6. Mettre en place l'EP avec une couche de scellage Vis autotaraudeuses Tap pin g screws Ø4.2x16 TOR X Ø4,2x16 TORX Pergola BIO230 NVS...
- Page 24 5.7. Sceller tous les raccords Pergola BIO230 NVS...
- Page 25 5.8. Remonter la roue du (des) moteur(s) et installer le capot du moteur Pergola BIO230 NVS...
- Page 26 "Cli ck " « Clic » « Clic » "Cli ck" Pergola BIO230 NVS...
- Page 27 Vue de l'intérieur/à travers le poteau moteur View from inside/through the motor beam 5.9. Installer la barre de déplacement et la relier au(x) moteur(s) Pergola BIO230 NVS...
- Page 28 Tightening torque : 7 N.m Écrou autobloquant M6 Sel f-l ockin g nut M6 Vis à tête hexagonale avec collier M6x40 He x so cket b utto n hea d cap screw w ith coll ar M6x40 Pergola BIO230 NVS...
- Page 29 5.10. Installer une lame à chaque extrémité et à côté de chaque moteur Lames standard Stand ard sla ts Lame(s) moteur Motor sla t(s) LAME MOTEUR MOTOR SLAT Pergola BIO230 NVS...
- Page 30 Pergola BIO230 NVS...
- Page 31 5.11. Couper les poteaux à la bonne taille (si nécessaire, et déplacer les PDL inférieures à l'intérieur des poteaux) Pergola BIO230 NVS...
- Page 32 > 10 0 mm espace libre ˃ 100 mm 5.12. Surélever la pergola par rapport à sa hauteur d'installation Utilisez 2 à 4 élévateurs de pergolas Use 2 to 4 pergola-lifters for this manoeuvre pour cette manœuvre Pergola BIO230 NVS...
- Page 33 Couple de serrage : 57 Nm Tightening torque : 57 N.m Montage sur plaque large OPTIONAL EN OPTION Wide plate mounting Vis à tête hexagonale M12x20 He x h ead scre ws M12x2 0 (no t pro vide d) (non incluses) Pergola BIO230 NVS...
- Page 34 Montage sur plaque large OPTIONAL EN OPTION Wide plate mounting 5.14. Abaisser la pergola sur les poteaux Pergola BIO230 NVS...
- Page 35 5.15. En cas de montage mural, placez la pergola à côté du mur prévu, percez le mur et serrez la fixation. Pergola BIO230 NVS...
- Page 36 (Anchor bol ts not prov ided) (Boulons d'ancrage non fournis) Couple de serrage : 50 Nm Tightening torque : 50 N.m (Nu ts no t pro vide d) (Écrous non fournis) Pergola BIO230 NVS...
- Page 37 5.16. Vérifier que les poteaux sont verticaux et que les diagonales sont égales 5.17. Verrouiller les PDL supérieures en place Couple de serrage : 17 Nm Tightening torque : 17 N.m Pergola BIO230 NVS...
- Page 38 5.18. Fixer les poteaux au sol Montage standard Standard mounting (Boulons d'ancrage non fournis) (Anch or bol ts no t pro vide d) Montage standard Standard mounting Pergola BIO230 NVS...
- Page 39 Tightening torque : 50 N.m Couple de serrage : 50 Nm (Nu ts no t pro vide d) (Écrous non fournis) Montage standard Standard mounting Montage sur plaque large OPTIONAL EN OPTION Wide plate mounting Pergola BIO230 NVS...
- Page 40 OPTIONAL Wide plate mounting EN OPTION Tightening torque : 50 N.m Couple de serrage : 50 Nm (Nu ts no t pro vide d) (Écrous non fournis) Montage sur plaque large OPTIONAL Wide plate mounting EN OPTION Pergola BIO230 NVS...
- Page 41 5.19. Verrouiller les PDL inférieures en place Tightening torque : 17 N.m Couple de serrage : 17 Nm 5.20. Poser un tuyau pour l'EP (si nécessaire) Pergola BIO230 NVS...
- Page 42 Ø maxi 81,00 mm Ø mini 75,00 mm mini 7 5,00 mm 5.21. Mettre les lames en place For information on how to install the slats, refer to 5.10 Pour plus d'informations sur l'installation des lames, voir le point 5.1 Pergola BIO230 NVS...
- Page 43 5.22. Monter le cache de la barre de positionnement opposée au moteur Pergola BIO230 NVS...
- Page 44 (couleurs correspondantes) en passant par la PDL supérieure (matching colors) coming through the top PDL. Une fois qu'il n'y a plus de connecteurs libres, connectez le 230V. Once there is no free connectors left, connect the 230 V. Pergola BIO230 NVS...
- Page 45 THE NUMBER OF CABL ES AN D BOXES DEPENDS ON YOUR C O N F IGURAT ION LE NOMBRE DE CÂBLES ET DE BOÎTIERS DÉPEND DE VOTRE CONFIGURATION ENCODEUR MOTEUR ALIMENTATION MOTEUR 1 CAPTEUR DE PLUIE ALIMENTATION MOTEUR 2 CAPTEUR DE VENT ALIMENTATION (déjà connectée) Pergola BIO230 NVS...
- Page 46 5.24. Mettre en place les caches des poteaux Pergola BIO230 NVS...
- Page 47 6. Résolution des problèmes Pergola BIO230 NVS...
- Page 48 TENSION D'ALIMENTATION PUISSANCE MOTEUR DONNEE VALEUR UNITÉ TENSION D'ALIMENTATION PUISSANCE SPOT DONNEE VALEUR UNITÉ TENSION D'ALIMENTATION PUISSANCE PAR SPOT 3 / 5 LED BLANCHE DONNEE VALEUR UNITÉ TENSION D'ALIMENTATION PUISSANCE LED RGB DONNEE VALEUR UNITÉ TENSION D'ALIMENTATION PUISSANCE Pergola BIO230 NVS...
