KERN PES Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mode d'emploi

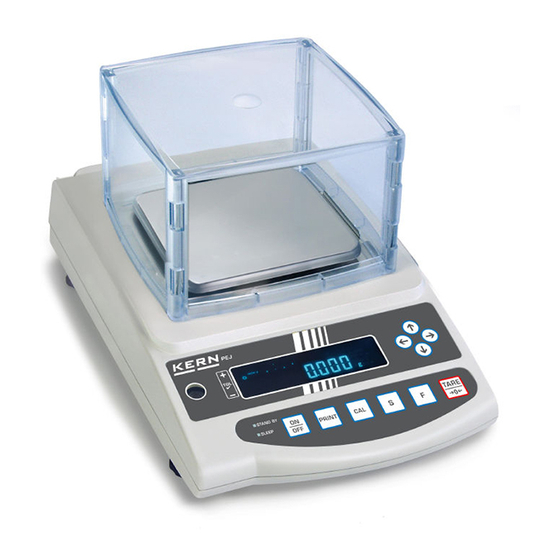

Balance de précision
KERN PES/PEJ
Version 1.7
05/2016
F
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
PES/PEJ-BA-f-1617

Publicité

Table des Matières
loading

Manuels Connexes pour KERN PES

Sommaire des Matières pour KERN PES

  • Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Mode d'emploi Balance de précision KERN PES/PEJ Version 1.7 05/2016 PES/PEJ-BA-f-1617...

  • Page 2: Table Des Matières

    KERN PES/PEJ Version 1.7 05/2016 Mode d'emploi Balance de précision Sommaire Caractéristiques techniques ................. 5 Déclaration de conformité ................10 Indications fondamentales (généralités) ........... 11 3.1. Utilisation conforme aux prescriptions ............. 11 3.2. Utilisation inadéquate.................. 11 3.3. Garantie ......................11 3.4.
  • Page 3 12.2.1. Dans le cas de 2 points seuil ..............59 12.2.2. Dans le cas de 3 ou 4 points seuil ............60 12.3. Réglages de base dans le cas de pesée avec champ de tolérance ..60 12.4. Evaluation de valeurs absolues .............. 61...
  • Page 4 12.4.1. Mémorisation de 2 valeurs seuil par pesée ........... 61 12.4.2. Mémorisation de 3 ou 4 valeurs seuil par pesée ........64 12.4.3. Mémorisation numérique de 2 valeurs seuil .......... 67 Evaluation à l’aide de valeurs différentielles ......... 70 12.5.

  • Page 5: Caractéristiques Techniques

    10° C à 30° C autorisées Degré hygrométrique max. 80 % rélative (non condensant) unités de pesage g, kg, ct Plaque de pesée, 140 x 120 mm acier inox Dimensions caisse 220 x 333 x 93 mm (l x L x h) Branchement secteur Adaptateur secteur 220V-240V;...
  • Page 6 10° C à 30° C autorisées Degré hygrométrique max. 80 % rélative (non condensant) unités de pesage g, kg, ct Plaque de pesée, acier 200 x 200 mm inox Dimensions caisse 220 x 333 x 93 mm (l x L x h) Branchement secteur Adaptateur secteur 220V-240V;...
  • Page 7 Poids net (kg) Conditions ambiantes 10° C à 30° C autorisées Degré hygrométrique max. 80 % rélative (non condensant) Unités g, kg, ct Plaque de pesée, acier 200x200 mm 200x200 mm 250x220 mm inox Dimensions caisse 220x333x93 mm 220x333x93 mm...
  • Page 8 10° C à 30° C autorisées Degré hygrométrique max. 80 % rélative (non condensant) unités de pesage g, kg, ct Plaque de pesée, 140 x 120 mm acier inox Dimensions caisse 220 x 333 x 93 mm (l x L x h) Branchement secteur Adaptateur secteur 220V-240V;...
  • Page 9 10° C à 30° C autorisées Degré hygrométrique max. 80 % rélative (non condensant) Unités g, kg, ct Plaque de pesée, acier 200 x 200 mm inox Dimensions caisse 220 x 333 x 93 mm (l x L x h) Branchement secteur Adaptateur secteur 220V-240V;...

  • Page 10: Déclaration De Conformité

    2. Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous: www.kern-sohn.com/ce Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fourni- tures. PES/PEJ-BA-f-1617...

  • Page 11: Indications Fondamentales (Généralités)

    3. Indications fondamentales (généralités) 3.1. Utilisation conforme aux prescriptions La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée.

  • Page 12: Vérification Des Moyens De Contrôle

    Avant l´expédition, détachez tous les câbles raccordés et toutes les pièces démon- tables/amovibles. Installez les éventuelles sécurités prévues pour le transport. Veillez à ce qu´aucune pièce, par ex. la cage ou le plateau de pesée, le bloc d´alimentation secteur etc., ne puisse glisser et être endommagée. PES/PEJ-BA-f-1617...

  • Page 13: Déballage, Installation Et Mise En Service

    6. Déballage, installation et mise en service 6.1. Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre ba- lance à...
  • Page 14 Aperçu de votre balance: Bulle d'air Couvercle sur dis- positif sous niveau Face arriére: interface RS 232 interface imprimante Connexion bloc Sécurité contre vol alimentation secteur PES/PEJ-BA-f-1617...

  • Page 15: Fournitures

     Bloc d'alimentation  Mode d'emploi  Capot de protection de travail 6.4. Implantation Positionnement du plateau de pesée: Niveller balance: Procéder à la mise à niveau de la balance à l´aide des vis des pieds, jusqu´à ce que la bulle d´air du niveau se trouve...

  • Page 16: Branchement Secteur

    L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation sec- teur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension lo- cale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. ...

  • Page 17: Première Mise En Service

    Une légère pression avec le doigt permet de contrôler si l’affichage de la balance change. Veille (Stand by) Allumer la balance avec la touche  . La balance est alors de nou- veau en veille (La DEL verte brille). PES/PEJ-BA-f-1617...

  • Page 18: Affichage Bar Graph

    Moitié de la charge maximale Charge maximale La plage de pesée de la balance est divisée en 40 briques graphiques. S’il n’y a pas de valeur de poids sur la balance, l’affichage graphique indique zéro (0). Si la ba- lance reçoit une charge équivalante à la moitié de sa plage de pesée, 20 briques graphiques s’affichent.

  • Page 19: Ajustage

    Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine).
  • Page 20 Le processus d’ajustage est terminé. Retirez le poids de contrôle, la balance re-  vient automatiquement en mode de pesage. En cas d’un erreur d’ajustage ou d’un poids d’ajustage non correct il s’affiche [- Err] vous devez répéter l’ajustage. PES/PEJ-BA-f-1617...

  • Page 21: Test D'ajustage Avec Poids Externe (Uniquement Pes)

    6.9.2. Test d’ajustage avec poids externe (uniquement PES) Pendant le test d’ajustage, la balance compare la valeur enregistrée du poids d’ajustage avec la valeur réelle. Une seule vérification est effectuée, c’est à dire qu’aucune valeur ne se voit modifiée. Procédure: Veillez à...
  • Page 22 S’affiche alors la différence entre la va-  leur enregistrée et la valeur mesurée.  Oter le poids d’ajustage. Presser n’importe quelle touche; le pro- cessus d’ajustage se termine alors et la balance se replace en mode de pesage.  PES/PEJ-BA-f-1617...

  • Page 23: Ajustage Automatique (Seulement Pej)

    Aut. CAL“ est affiché clignotant,  suivi par „CH. 0“ et „CH. F.S.“   Lorsque “END“ est affiché, l’ ajustage  automatique est terminé avec succès. La balance change dans le mode de pe- sage étant ainsi prête à peser. PES/PEJ-BA-f-1617...

  • Page 24: Ajustage Avec Poids Interne (Uniquement Pej)

    6.9.4. Ajustage avec poids interne (uniquement PEJ) Avec le poids d’ajustage incorporé la précision de la pesée est susceptible d’être contrôlée et réajustée à tout moment. Procédure à suivre pour l’ajustage: Veillez à avoir des conditions environnementales stables. Prévoyez un temps de préchauffage d’env.

  • Page 25: Test D'ajustage Avec Poids Interne (Uniquement Pej)

      La balance revient automatiquement en mode de pesée. 6.9.5. Test d’ajustage avec poids interne (uniquement PEJ) Pendant le test d’ajustage, la balance compare la valeur enregistrée du poids d’ajustage avec la valeur réelle. Une seule vérification est effectuée, c’est à dire qu’aucune valeur ne se voit modifiée.
  • Page 26 Le test se déroule automatiquement.    S’affiche alors la différence entre la va- leur enregistrée et la valeur mesurée.  Presser n’importe quelle touche; le pro- cessus d’ajustage se termine alors et la balance se replace en mode de pesage.  PES/PEJ-BA-f-1617...

  • Page 27: Vérification

    L’échéancier pour la vérification périodique est dépassé.  Pour les modèles PES 2200-2M, PES 4200-2M, PES 8200-1M, PES 15000-1M, la fonction d'ajustage "7 CA 4" doit être activée avant l'homologation. Ainsi, aprés l'ho- mologation l'ajustage externe n'est plus possible.

  • Page 28: Cachets Et Commutateurs De Déverrouillage

    Accès au commutateur de déverrouillage en ôtant éventuellement le cachet (le cali- brage n’est alors plus valable!) et le bouchon en caoutchouc (cf. figure). Position commutateur Etat de la situation déverrouillage L’ajustage est possible, la balance est dé- vers l’avant verrouillée Position calibrée – ajustage verrouillé vers l’arriére PES/PEJ-BA-f-1617...

  • Page 29: Menu D'application Et De Configuration 1

    7. Menu d’application et de configuration 1 Le menu permet de modifier les réglages de la balance et d’activer des fonctions. Ceci permet d’adapter la balance aux exigences individuelles de la pesée. Le menu est subdivisé en  Menu d’application: Pour l’adéquation de la balance aux besoins...
  • Page 30 Enregistrement de vos réglages: Vous quittez le menu des fonctions et revenez en mode de pesée. Généralités à propos de la mémorisation par l’intermédiaire des touches fléchées: La manipulation par l’intermédiaire des touches fléchées est plus rapide et plus con- fortable que par l’intermédiaire de la touche TARE et F...

  • Page 31: Aperçu Des Menus

    Sommer    Fonct. addi. Pesée avec tolérance (voir chap. 7.2.1) Pesée à tolérance / sommer Aucune correction du point zéro Egalisation à zéro La correction automatique du point zéro est activée. Sensible et rapide (lieu d'implantation très stable) ...
  • Page 32 Aucune unité Unités B Ce réglage permet de spéci- fier différentes unités d’affichage (A ou B) pour une valeur de pesée. Pres- (kg) sez la touche F afin de ] (ct) choisir entre les unités A et Affichage de la dernière po- sition après la virgule...

  • Page 33: Paramètres Fonctions Supplémentaires

    1- point seuil (OK/ -) 2- points seuil (/OK/-) Nombre de points seuil 3- points seuil (1-4) 4- points seuil (1-5) Evaluation dans le cas de valeurs absolues Evaluation Evaluation dans le cas de valeurs différentielles (avec poids de référence) PES/PEJ-BA-f-1617...
  • Page 34 Dans le cas du réglage de 2 seuils, l’affichage est possible au niveau du Bar Graph Emission continue dépendant du signal externe Relais regl. em. Emission commandée par le signal externe Fonction d’addition Totalisation Fonction somme avec AUTO-TARE PES/PEJ-BA-f-1617...

  • Page 35: Paramètres Pour L'interface Sériel

    été déchargée auparavant Une émission lors d’une valeur stable de Condition d’édition pesée. Aucune émission lors de valeurs ins- à l’interface tables de pesée. Nouvelle émission après stabilisation Une émission lors d’une valeur stable de pesée.
  • Page 36 Aucun bit de parité seul en réglage Parité impaire Parité paire Data Bits 7 bits seul en réglage 8 bits Stop Bits 1 bits seul en réglage 2 bits Toujours utiliser ce réglage non documenté Toujours utiliser ce réglage non documenté PES/PEJ-BA-f-1617...

  • Page 37: Menu De Configuration 2

    Presser la touche F en même temps que la touche TARE jusqu’à ce que s’affiche En relâchant, on affiche la première fonction [ Modification des fonctions: En continuant à presser les touches, on peut faire défiler les différentes fonctions du menu. PES/PEJ-BA-f-1617...

  • Page 38: Aperçu Des Menus

    Enregistrement de vos réglages: Vous quittez le menu des fonctions et revenez en mode de pesée. 8.2. Aperçu des menus La balance est réglée en usine selon une configuration standard déterminée. Celle ci est caractérisée par *.

  • Page 39: Commande

     "Veille (Stand by)" brille lorsque la balance est alimentée DEL (vert) par une prise électrique mais qu’elle est éteinte.  "Sleep" a la fonction d’un "Economiseur d’écran" et peut être désactivé par pression d’une touche ou par la modi- LED (rouge) fication de la charge appliquée. PES/PEJ-BA-f-1617...

  • Page 40: Vue D'ensemble Des Affichages

    Affichage de la position zéro moins ο Affichage de la stabilité Symbole de tare Brut Comptage Pesée de pourcentage Pesée avec tolérance Fonction somme activée ∑ Total Emission date/heure La balance exécute une fonction balance, par ex. comptage de mensuel pièces / affichage d’une valeur enregistrée...

  • Page 41: Mode De Pesage

    4. Peser/ déterminer la densité [ Hormis la fonction peser/ déterminer la densité et la sélection d’un mode de pesage, vous pouvez activer d’autres fonctions comme par ex. la pesée à tolérance, sommer (cf. chap. 7.2 “Fonctions supplémentaires“). Ainsi, vous pouvez choisir l’affichage des valeurs mesurées en fonction de vos besoins spécifiques.

  • Page 42: Tarage

    Commande Affichage Poser le récipient à tarer vide sur le pla- teau de pesée. Le poids total du réci- pient posé s’affiche. Mise à zéro de l’affichage; "0": Le poids du récipient est alors enregistré par le dispositif. L’écran affiche alors le symbole de tare "Net".
  • Page 43 Lorsque la balance est vide, la valeur de tare enregistrée s’affiche précédée d’un signe moins. Pour effacer la valeur de tare enregistrée, videz le plateau de pesée et appuyez ensuite sur la touche. Le processus de tarage peut être répété autant de fois que souhaité. La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.

  • Page 44: Net/Brut

    Le propre poids de récipients de pesage quelconques peut être retranché par une simple pression de bouton. Lors de pesées successives, il est possible d’afficher aussi bien le poids net du produit pesé que le poids brut du produit pesé + récipient de tare.

  • Page 45: Comptage De Pièces

    à l’affichage du poids net Ce procédé peut être répété indéfiniment (domaine de pesée maximal de la ba- lance). 10.2. Comptage de pièces Lors du comptage de pièces, il vous est possible, soit d’additionner le nombre de pièces placées dans un récipient, soit de soustraire le nombre de pièces retirées...
  • Page 46 En posant plus pièces (jusq'à la quantité triple), vs. pouvez optimiser la référence. Lors de chaque optimisation de référence, le poids de référence est calculé à nou- veau. Les pièces additionnelles élargis- sant la base pour l’extrapolation, la réfé- rence s’en trouve plus précise. PES/PEJ-BA-f-1617...
  • Page 47 Si le message d’erreur „Add“ apparaît, le nombre des pièces posées est trop pe-  tit pour une détermination correcte de la référence. Posez des pièces supplémen- taires sur la balance afin que la référence puisse être déterminée. PES/PEJ-BA-f-1617...

  • Page 48: Détermination Du Pourcentage

    10.3. Détermination du pourcentage Le mode pesées en pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence. La valeur du poids qui s’affiche est considérée en tant que pourcentage prédéfini (réglage standard: 100%). 10.3.1. Mémorisation du poids de référence par pesée...

  • Page 49: Mémorisation Numérique Du Poids De Référence

    Remarque :  Si la signalisation d’erreur "o-Err " apparaît, cela signifie que le poids de réfé- rence ne fait plus partie du domaine de pesée.  La référence de 100% est conservée jusqu’à ce que la balance soit coupée du secteur.
  • Page 50 0-9, de la virgule et du signe moins (-) Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): Un signal acoustique retentit; le poids de référence indiqué se voit mémorisé PES/PEJ-BA-f-1617...
  • Page 51 Remarque :  Si la signalisation d’erreur "o-Err " apparaît, cela signifie que le poids de réfé- rence ne fait plus partie du domaine de pesée.  La référence de 100% est conservée jusqu’à ce que la balance soit coupée du secteur.

  • Page 52: Détermination De La Densité De Solides (Pesée Hydrostatique)

    La densité [g/cm3] de ce liquide est connue (loi d’Archimède). Commande Affichage La détermination de la densité est effectuée à l’aide d’un dispositif de pesée sous balance. Préparer la balance de la manière suivante:  Retourner la balance ...
  • Page 53 (Domaine de mémorisation de 0,0001 à 9,9999 g/cm3). Presser et maintenir le bouton jusqu’à ce que l’affichage clignotant apparaisse La mémorisation de la densité s’effectue par l’intermédiaire des touches TARE et F; la touche S permet ensuite d’enregistrer cette valeur (cf. mémorisa- tion de la température) PES/PEJ-BA-f-1617...
  • Page 54 Attendre que l’affichage du poids indiqué par la balance se soit stabilisé Le poids de l’échantillon dans l’air se voit enregistré 2. Poids de l’échantillon dans le liquide de mesure  ƒ Immerger le porte-échantillon et effec- tuer le tarage PES/PEJ-BA-f-1617...
  • Page 55 La densité de votre échantillon s’affiche et est marquée par u symbole en haut à droite. Le poids de l’échantillon dans le liquide de mesure se voit enregis- tré Retour au mode de détermination de la densité PES/PEJ-BA-f-1617...

  • Page 56: Somme Des Valeurs Affichées

    Des pesages individuels à volonté sont automatiquement totalisés en une somme totale, par exemple tous les pesages individuels constituant un lot. La fonction permettant de sommer peut être activée pour toutes les fonctions du mode de pesée (sauf pour la détermination de la densité). Commande Affichage 1.

  • Page 57: Addition Par Auto-Tare

    Oter le poids et y placer d’autres poids; dans le cas de chaque poids, répéter les étapes 4 à 6 8. Somme de toutes les pesées indivi- duelles:  Changement de la valeur affichée en d’autres fonctions activées en pres- sant plusieurs fois la touche F.

  • Page 58: Balances Avec Gamme De Tolérance

    être alors programmées. Un signal acoustique facilite la divi- sion en portions, le dosage et le tri. Au niveau du menu (cf. chap. 7) activez la fonction de pesée à tolérance: ou bien la combinaison pesée à tolérance / somme (Contrôle de la tolérance en fonction de la pesée respective):...

  • Page 59: Représentation Des Résultats

    Dans le cas de 2 points seuil La marque de tolérance triangulaire ( ) située dans la partie supérieure de l’affichage, indique si le produit pesé se trouve bien entre les deux valeurs seuil ex- trêmes. La marque de tolérance ne fonctionne qu’en mode de fonctionnement pesée à tolé- rance, autrement elle n’est pas visible.

  • Page 60: Dans Le Cas De 3 Ou 4 Points Seuil

    1. Point seuil  Poids < 2. Point seuil Seuil  Seuil 1 Poids < 1. Point seuil Seuil 12.3. Réglages de base dans le cas de pesée avec champ de tolérance Commande Affichage 1. Activer fonction de pesage de tolé- rance [ ] ou [ (voir chap.

  • Page 61: Evaluation De Valeurs Absolues

    12.4. Evaluation de valeurs absolues 12.4.1. Mémorisation de 2 valeurs seuil par pesée Indication importante! Toujours saisir la valeur seuil inférieure, et seulement après la valeur seuil supé- rieure. Commande Affichage 1. Activer fonction de pesage de tolé- rance [ ] ou [ (voir chap.
  • Page 62 ( 5. Poser l’échantillon pour la valeur seuil inférieure (donc la plus petite) sur le plateau de pesée: 6. Enregistrer: Un signal acoustique retentit, la valeur de poids inférieure enregistrée se voit alors brièvement affichée.*...
  • Page 63 à tolérance. À partir de là, le dispositif juge si le pro- duit pesé est bien situé dans le domaine des deux seuils de tolérance. * Si vous voulez mettre pour votre pesage de tolérance seulement 1 point de seuil (sélection des paramètres [...

  • Page 64: Mémorisation De 3 Ou 4 Valeurs Seuil Par Pesée

    12.4.2. Mémorisation de 3 ou 4 valeurs seuil par pesée Commande Affichage 1. Activer fonction de pesage de tolé- rance [ ] ou [ (voir chap. 7). 2. Actionner la sélection des para- mètres Sélection de paramètres pour 3 points seuil: nécessaire jusqu’à...
  • Page 65 L’affichage clignotant (dernière valeur enregistrée) vous demandera de spéci- fier la première valeur seuil inférieure 5. Placer l’échantillon pour la première valeur seuil sur le plateau de pesée: Un signal acoustique retentit, la pre- 6. Enregistrer: mière valeur de poids enregistrée se voit alors brièvement affichée.*...
  • Page 66 La balance se replace en mode de pe- sée à tolérance. A partir de là, le dispositif porte un juge- ment et constate si le produit pesé se trouve bien dans le domaine des seuils de tolérance. Affichage du seuil de tolérance: ...

  • Page 67: Mémorisation Numérique De 2 Valeurs Seuil

    Sélection de paramètres pour la valeur absolue: 3. Quitter le menu fonctionnel La balance se trouve alors en mode de pesée à tolérance; la marque de tolé- rance ( ) apparaît 4. Mémorisation des valeurs seuil: Presser pendant environ 4 secondes, jusqu’à...
  • Page 68 Chaque pression sur la touche TARE ou sur les touches fléchées fait défiler les chiffres 0-9, la virgule et le signe négatif moins (-) Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): PES/PEJ-BA-f-1617...
  • Page 69 La balance se replace en mode de pe- sée à tolérance. À partir de là, le dispositif juge si le pro- duit pesé est bien situé dans le domaine des deux seuils de tolérance. Pour la mémorisation de 3 ou 4 valeurs seuil [...

  • Page 70: Evaluation À L'aide De Valeurs Différentielles

    12.5. Evaluation à l’aide de valeurs différentielles 12.5.1. Mémorisation de 2 valeurs seuil par pesée Indication importante! Toujours saisir la valeur seuil inférieure, et seulement après la valeur seuil supé- rieure. Commande Affichage 1. Activer fonction pesage de tolérance ] ou activer [ (voir chap.
  • Page 71 L’affichage clignotant (dernière valeur enregistrée) vous demandera de spéci- fier un poids de référence 5. Placer le poids de référence sur le plateau de pesée: 6. Enregistrer Un signal acoustique retentit, le poids de référence enregistré se voit brièvement affiché.* L’affichage clignotant (dernière valeur...
  • Page 72 à tolérance. À partir de là, le dispositif juge si le pro- duit pesé est bien situé dans le domaine des deux seuils de tolérance. * Si vous voulez mettre pour votre pesage de tolérance seulement 1 point de seuil (sélection des paramètres [...

  • Page 73: Mémorisation De 3 Ou 4 Valeurs Seuil Par Pesée

    12.5.2. Mémorisation de 3 ou 4 valeurs seuil par pesée Pour la mémorisation de 3 ou 4 valeurs seuil [ ] - [ ] ou bien [ répéter respectivement les étapes 7 et 8 (cf. également chap. 12.4.2). Affichage du seuil de tolérance: ...
  • Page 74 Chaque pression de la touche TARE ou des touches fléchées déclenche le défi- lement des chiffres 0-9, de la virgule et du signe moins (-) Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): PES/PEJ-BA-f-1617...
  • Page 75 Un signal acoustique retentit, la valeur inférieure de différence enregistrée se voit brièvement affichée. L’affichage clignotant (dernière valeur enregistrée) vous demandera de spéci- fier la valeur supérieure de différence 10. Spécifier le seuil supérieur Répéter les étapes 5 et 6 PES/PEJ-BA-f-1617...

  • Page 76: Réglage De L'heure Et De La Date

    La balance se replace en mode de pe- sée à tolérance. À partir de là, le dispositif juge si le pro- duit pesé est bien situé dans le domaine des deux seuils de tolérance. Pour la mémorisation de 3 ou 4 valeurs seuil [...
  • Page 77 La date s’affiche après enregistrement 3. Enregistrer de vos paramètres. 4. Retour en mode de pesage La touche TARE permet d’arrondir la valeur affichée vers le haut (à *Remarque : partir de 30 s) ou vers le bas (jusqu'à 29s). PES/PEJ-BA-f-1617...

  • Page 78: Date

    (cf. aperçu des menus figurant au chap. 7.2.). Commande Affichage 1. Affichage du menu Maintenir enfoncée jusqu’à ce que ] s’affiche. Actionner une nouvelle fois La dernière heure enregistrée s’affiche Actionner une nouvelle fois La dernière date enregistrée s’affiche PES/PEJ-BA-f-1617...
  • Page 79 Le chiffre à remplacer clignote Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): Réglage des valeurs numériques Après enregistrement de vos para- 3. Enregistrer mètres, la balance se replace en mode pesage. PES/PEJ-BA-f-1617...

  • Page 80: Fonction Émission D'intervalles

    2. Définir l’intervalle Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): Réglage des valeurs numériques 3. Enregistrer: Après enregistrement de vos para- mètres, la balance se replace en mode pesage. PES/PEJ-BA-f-1617...

  • Page 81: Emission De L'intervalle Marche/Arrêt

    Emission de l’intervalle marche/arrêt 13.3.2. Commande Affichage Lancer émission Stopper émission La balance revient automatiquement en mode de pesée. PES/PEJ-BA-f-1617...

  • Page 82: Mémorisation Du Numéro Identifiant De La Balance

    Presser la touche F en même temps que la touche TARE jusqu’à ce que s’affiche ] , cf. chap. 8. 2. Activer la fonction 3. Affichage du n°- ID Le dernier numéro enregistré s’affiche 4. Mémorisation du n°- ID Le chiffre à remplacer clignote PES/PEJ-BA-f-1617...
  • Page 83 Sélection du chiffre qui doit être modifié (le champ respectivement actif est indi- qué par son clignotement): Réglage des valeurs numériques 5. Enregistrer: Votre réglage est enregistré et le pro- chain sous-menu s’affiche. 6. Retour en mode de pesage PES/PEJ-BA-f-1617...

  • Page 84: Sortie Des Données

    Le transfert des données est asynchrone et sous forme de codification ASCII. Attribution des broches du connecteur de sortie de la balance: N°- broche Signal Input/Output Fonction Input Receive data Output Transmit data Output HIGH Signal ground PES/PEJ-BA-f-1617...

  • Page 85: Interface Imprimante (Échange Données Dans Une Seule Direction)

    Le choix d’un type de fonctionnement déterminé permet de régler le format de sortie, la commande de sortie, la vitesse de transmission et le bit de parité. Les différentes possibilités sont décrites au chap. 7.2.2 „Paramètres pour l’interface sérielle“. PES/PEJ-BA-f-1617...

  • Page 86: Emission De Données

    30 H – 39 H Données 0 à 9 (max. 6 caractères en format à 6) 0 - 9 2 EH Position du point décimal non fixée Espaces vides, zéro avant la virgule n’est pas affi- 20 H ché Le slash “/“ est inséré après a valeur e. 2 FH PES/PEJ-BA-f-1617...

  • Page 87: Unités

    Produit pesé au-dessous du seuil de tolé- rance inférieur Produit pesé est compris dans le domaine 1 ou 2 points de tolérance seuil Le produit pesé est au-delà du seuil de tolé- rance supérieur Seuil 1 Seuil 2 3 ou 4 points Seuil 3...

  • Page 88: Statut Des Données

    Lorsqu’une émission d’intervalle est lancée ou stoppée, il y a affichage d’un entête et d’un pied de page. Entête  composé de 15 mots Bas de page  deux interlignes sont insérées. 14.4.8. Emission de l'heure * hh: Heures (00-23), mm: Minutes (00-59), ss: Secondes (00-59) PES/PEJ-BA-f-1617...

  • Page 89: Commandes À Distance

    Aucune émission de données Emission de données en continu Emission permanente de valeurs stables de pesée Emission de valeurs stables et instables de pesée après pression de la touche IMPRIMER (PRINT) Une émission lors d’une valeur stable de pesée, après que la balance ait été déchargée auparavant Une émission lors d’une valeur stable de pesée.

  • Page 90: Maintenance, Entretien, Élimination

    16. Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.
  • Page 91 Mess.d'erreur Cause possible Domaine de pesage dépassé o-Err Le plateau de pesée est en contact avec des corps étrangers u-Err Contrôler les conditions environnantes (Courant d’air, vibrations, b-Err etc.) Système électronique endommagé d-Err Automatisme interne d’ajustage défectueux...
