Connexions NMEA 0183

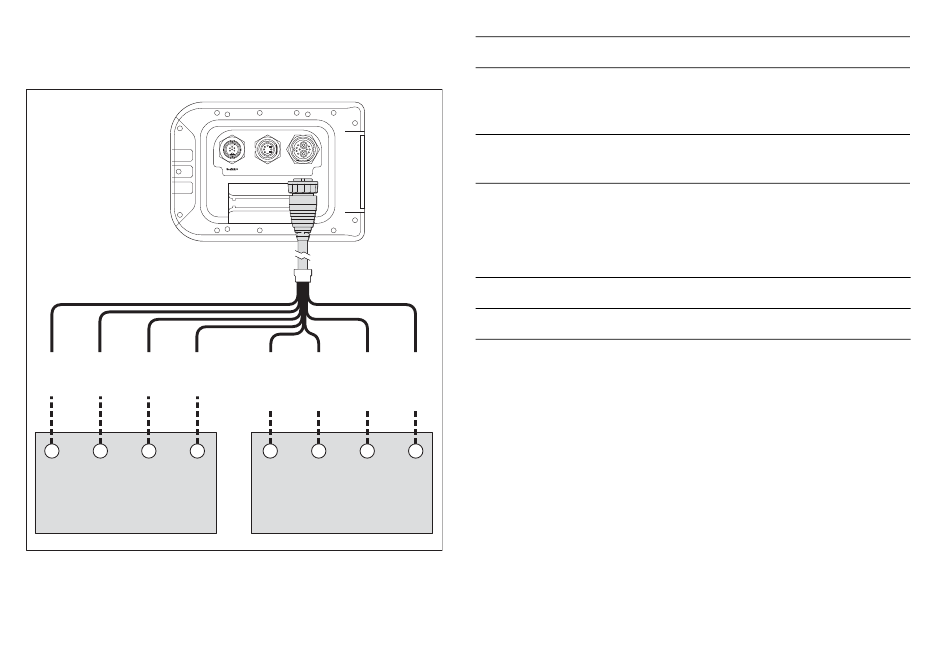

L'écran Série A comprend 2 ports NMEA. La connexion à ces ports
s'effectue via le câble alimentation/NMEA fourni.
Écran Série A
Blanc
Vert
Jaune
Brun
IN
IN
OUT
OUT
+
-
+
OUT
OUT
IN
IN
+ve
-ve
+ve
-ve
Instrument NMEA 0183
4,8 kBd à 38,4 kBd
24
SONAR
PWR/NMEA
Sondeur/traceur de cartes
Orange/
Orange/
Orange/
Blanc
Vert
Jaune
-
IN
IN
OUT
+
-
+
OUT
OUT
IN
+
-
+
Instrument NMEA 0183
4,8 kBd à 38,4 kBd
Câble NMEA 0183
Câble
2 m (6.56 ft)
A50/A57/A70 Câble
d'alimentation et NMEA
Pour les autres câbles et accessoires reportez-vous en section
accessoires en page 56
Prolongation du câble NMEA
Toute prolongation du câble NMEA nécessite le respect des pres-
criptions suivantes :
Longueur (maxi)
10 m (32.8')
Orange/
Brun
OUT
-
IN
-
D11239-1
Réf.
Notes
R62157
Fourni d'origine avec l'écran
Série A.
Section du Câble (AWG)
20
