Note: Ce modèle a une double capacité 2G/3G et il fonctionne sur les fréquences de réseaux
standard 850/900/1800/1900MHz.
Micro SIM
Insert this
Insérer de cette façon
way!
Assurez-vous que l'alimentation électrique soit déconnectée.
1)
2)
Glissez le porte-carte SIM en direction « open », puis ouvrez prudemment le porte-carte. NE
LE FORCEZ PAS!
Micro SIM
Insert this
Insérer de cette façon
way!
24v DC
Optional gate
Commutateur de fin
position limit switch
de course optionelle
P a g e
| 5
Insérer la carte SIM
Assurez-vous que la carte SIM est compatible avec le réseau 2G..
N'utilisez pas une carte SIM data pour tablettes parce qu'elles ne sont pas
compatibles avec des appels et des SMS. On a besoin simplement d'une
carte SIM normale pour téléphone portable.

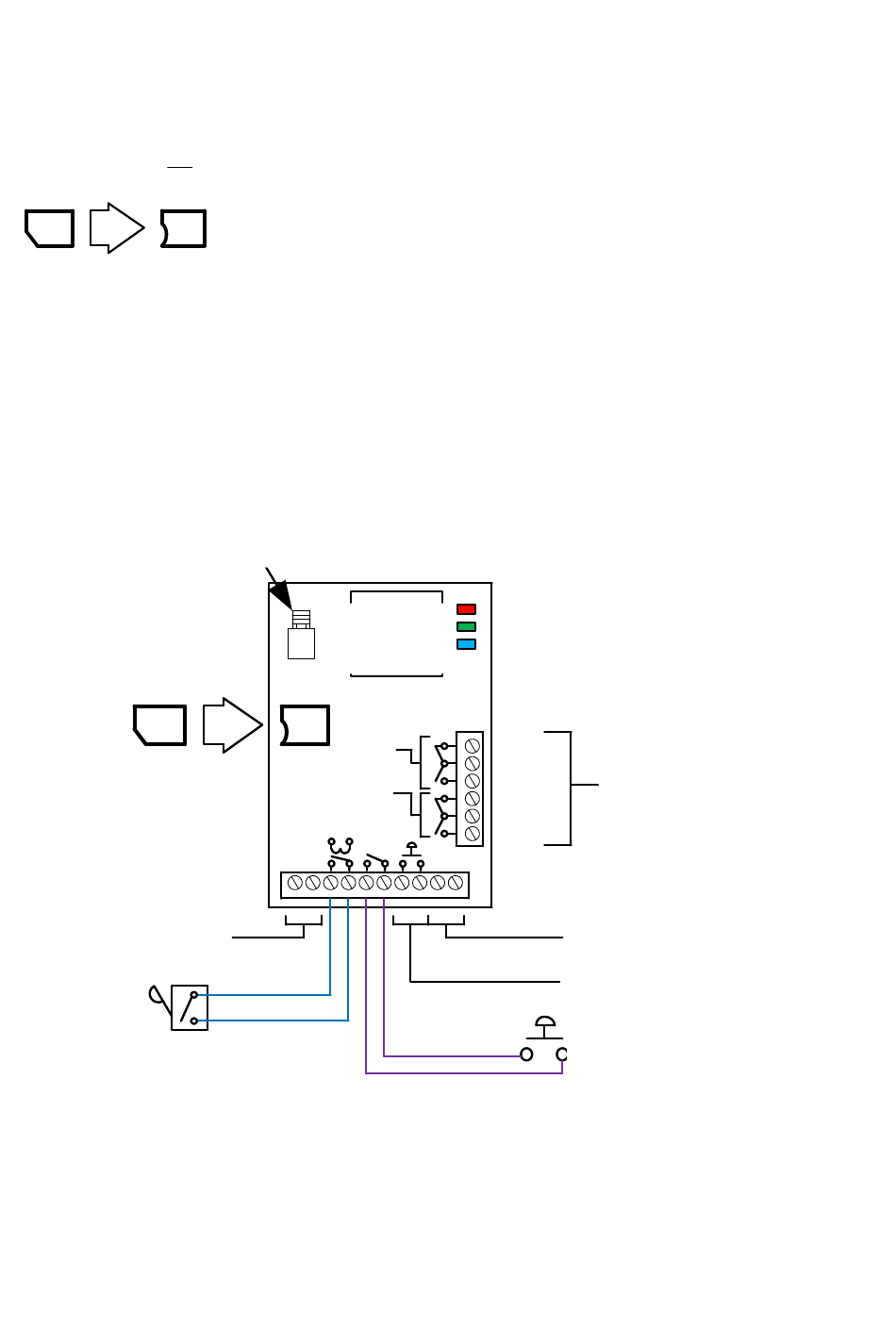

Connexions sur le contrôleur GSM
Connexion Antenne
Antenna connection
Out 1
Out 2
24v
ac/dc
Alimentation
Power
GSM
Modem
CPU
CPU (unité centrale)
modem
GSM
Signal LED
Signal LED
N/C
COM
N/O
N/C
COM
N/O
eg
12v dc
Relay
Sorties Relais
outputs
12v dc output (not
Sortie 12v dc (pas
used)
utilisé)
Pre-wired to push button
Pré-cablé au bouton pressoir
Optional exit button,
Bouton de sortie pour déclenchement
triggers output 1 for
de sortie 1 à horaire programmé
programmed time.
